جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ROHS,FCC,CE
شماره مدل: سری LNK-IRS
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد مبدل فیبر مدیا
زمان تحویل: 5-12 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000 عدد در ماه
کلمه کلیدی: |
مبدل سریال به فیبر |
رابط فیبر: |
SFP، FC، SC یا ST |
ورودی برق: |
12~48VDC |
مصرف برق: |
<6 وات |
وزن: |
0.55 کیلوگرم |
ابعاد (LxWxH): |
119 × 114 × 50 میلی متر |
کلمه کلیدی: |
مبدل سریال به فیبر |
رابط فیبر: |
SFP، FC، SC یا ST |
ورودی برق: |
12~48VDC |
مصرف برق: |
<6 وات |
وزن: |
0.55 کیلوگرم |
ابعاد (LxWxH): |
119 × 114 × 50 میلی متر |
صنعتسری RS232/RS485/RS422فیبر نوریمودم
مزایا مودم فیبر
طراحی بدون فن و دین ریل برای محیط صنعتی خشن
در دو جهت RS232/422/485 ((بلاک ترمینال) پورت سریال ساخته شده است
پشتیبانی از پورت های داده سریالی چند کانال: 4~16Ch RS232، 4~16Ch RS485 یا 2~8Ch RS422
داده های سریال کاملا شفاف است، نرخ باد خود سازگاری است، هیچ تنظیم مورد نیاز نیست
پشتیبانی از SFP، FC، SC یا ST چند حالت 2Km، تک حالت 20Km
داده های سریال با سرعت بالا می توانند برای ارتباطات DMX512 در کنترل نورپردازی صحنه استفاده شوند
پشتیبانی از ولتاژ ورودی 12 ~ 48VDC
از حفاظت از قطب معکوس پشتیبانی می کند
️ قاب آلومینیومی IP40
-40°C تا 80°C (-40°F تا 176°F) دمای کار
۵ سال گارانتی
شاخص های فنی کنورتر رسانه فیبر نوری صنعتی
| رابط فیبر نوری | |
| رابط فیبر | SFP، FC، SC یا ST |
| الزامات کابل |
چند حالت: 50/125um، 62.5/125um تک حالت: 9/125um |
| پورت فیبر | 1 پورت فیبر |
| فاصله انتقال |
چند حالت: 2 کیلومتر یک حالت: 20 کیلومتر |
| طول موج | 1310nm/1490nm/1550nm |
| رابط سریال RS232 | |
| رابط فیزیکی | ترمینال پیچ استاندارد صنعتی |
| نوع داده | تا 16Ch RS232 دو جهت |
| سیگنال های RS-232 | TxD، RxD، GND |
| فاصله خط بندر سریال (سنگ) | 15 متر |
| نرخ بود | 0 ~ 800kbps |
| رابط سریال RS422 | |
| رابط فیزیکی | ترمینال پیچ استاندارد صنعتی |
| نوع داده | تا 8Ch RS422 دو جهت |
| سیگنال های RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| فاصله خط بندر سریال (سنگ) | 1000 متر |
| نرخ بود | 0 ~ 800kbps |
| رابط سریال RS485 | |
| رابط فیزیکی | ترمینال پیچ استاندارد صنعتی |
| نوع داده | تا 16Ch RS485 دو جهت |
| سیگنال های RS-485 | داده+، داده-، GND |
| فاصله خط بندر سریال (سنگ) | 1000 متر |
| نرخ بود | 0 ~ 800kbps |
| نیاز به انرژی | |
| قدرت ورودی | 12~48VDC |
| مصرف برق | <6W |
| کانکتور برق | بلوک ترمینال |
| حفاظت از قدرت | حفاظت از قطب معکوس |
| شاخص LED | |
| PWR | منبع برق |
| FL | وضعیت پیوندهای فیبر |
| داده های 1 تا 16 | سیگنال داده های سریال |
| ماشین آلات | |
| ابعاد (LxWxH) | 119 × 114 × 50 میلی متر |
| وزن | 0.55 کيلوگرم |
| قفس | کیس آلومینیومی |
| گزینه های نصب | نصب DIN-Rail |
| محیط زیست | |
| دمای کار | -40°C تا 80°C (-40°F تا 176°F) |
| دمای ذخیره سازی | -40°C تا 85°C (-40°F تا 185°F) |
| رطوبت کاری | ۵٪ تا ۹۵٪ (غیر فشرده سازی) |
| MTBF | 216388 ساعت |
| مجوزهای قانونی | |
| وام جهانی | FCC Part15، CISPR (EN55022) کلاس A |
| نظام اقتصادی اروپا |
EN61000-4-2 (ESD) سطح 4، معیارهای B EN61000-4-3 (RS) سطح 3، معیارهای A EN61000-4-4 (EFT) سطح 3، معیارهای A EN61000-4-5 (طوفان) سطح 3، معیارهای B EN61000-4-6 (CS) سطح 3، معیارهای A |
| شوک / سقوط آزاد / ارتعاش |
شوک: ميتود 5165 سقوط آزاد: روش 516 MIL-STD-810F5 ارتعاش: MIL-STD-810F روش 514.5 C-1 و C-2 |
| سبز | تطابق با RoHS |
| گواهینامه ها: | FCC، CE |
تبدیل کننده رسانه SFPمرور کلی

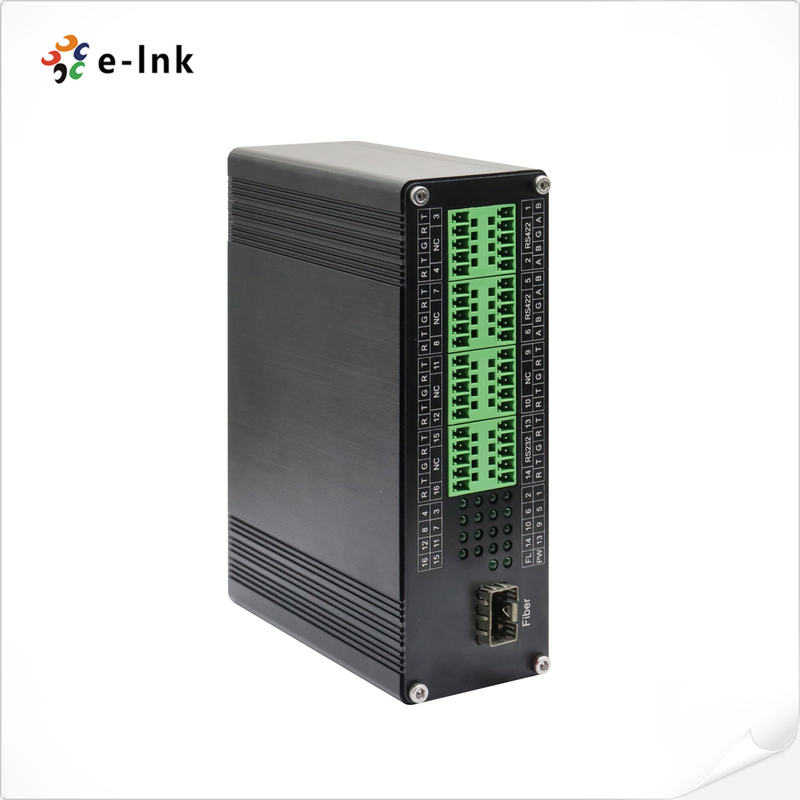

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiber. از پورت های داده سریال چند کانال پشتیبانی می کند: 4 ~ 16Ch RS232 ، 4 ~ 16Ch RS485 یا 2 ~ 8Ch RS422. همچنین می توان آن را با سیگنال های مخلوط ، مانند 8Ch RS232 + 8Ch RS485 ، 8Ch RS232 + 4Ch RS422 پیکربندی کرد.8Ch RS485 + 4Ch RS422، و غیره دارای طراحی Din-Rail Type است تا به کاربران نصب و نگهداری آسان در هر محیط صنعتی سخت را ارائه دهد.
استفاده از ارتباطات فیبر نوری مشکلات تداخل الکترومغناطیسی، تداخل حلقه زمین و آسیب صاعقه را حل می کند.و محرمانه بودن ارتباطات داده، و می تواند به طور گسترده ای در کنترل های مختلف صنعتی، کنترل فرآیند، کنترل نورپردازی صحنه و موقعیت های کنترل ترافیک استفاده شود.
.
| کانال داده | نرخ باود بدون خطا اندازه گیری شده (bps) |
حداکثر نرخ بایود پشتیبانی شده (Kbps) |
کاربرد معمولی |
| 1 | 460800 | 800 | سیستم کنترل نورپردازی صحنه DMX512-500Kbps، نظارت بر امنیت، آژیر آتش نشانی، کنترل صنعتی و غیره |
| 2 | 460800 | 800 | سیستم کنترل نورپردازی صحنه DMX512-500Kbps، نظارت بر امنیت، آژیر آتش نشانی، کنترل صنعتی و غیره |
| 3 | 230400 | 250 | نظارت بر امنیت، هشدار آتش سوزی، کنترل صنعتی و غیره |
| 4 | 230400 | 250 | نظارت بر امنیت، هشدار آتش سوزی، کنترل صنعتی و غیره |
| 5 | 460800 | 800 | سیستم کنترل نورپردازی صحنه DMX512-500Kbps، نظارت بر امنیت، آژیر آتش نشانی، کنترل صنعتی و غیره |
| 6 | 460800 | 800 | سیستم کنترل نورپردازی صحنه DMX512-500Kbps، نظارت بر امنیت، آژیر آتش نشانی، کنترل صنعتی و غیره |
| 7 | 230400 | 250 | نظارت بر امنیت، هشدار آتش سوزی، کنترل صنعتی و غیره |
| 8 | 230400 | 250 | نظارت بر امنیت، هشدار آتش سوزی، کنترل صنعتی و غیره |
| 9 | 460800 | 500 | سیستم کنترل نورپردازی صحنه DMX512-500Kbps، نظارت بر امنیت، آژیر آتش نشانی، کنترل صنعتی و غیره |
| 10 | 460800 | 500 | سیستم کنترل نورپردازی صحنه DMX512-500Kbps، نظارت بر امنیت، آژیر آتش نشانی، کنترل صنعتی و غیره |
| 11 | 230400 | 250 | نظارت بر امنیت، هشدار آتش سوزی، کنترل صنعتی و غیره |
| 12 | 230400 | 250 | نظارت بر امنیت، هشدار آتش سوزی، کنترل صنعتی و غیره |
| 13 | 230400 | 250 | نظارت بر امنیت، هشدار آتش سوزی، کنترل صنعتی و غیره |
| 14 | 230400 | 250 | نظارت بر امنیت، هشدار آتش سوزی، کنترل صنعتی و غیره |
| 15 | 230400 | 250 | نظارت بر امنیت، هشدار آتش سوزی، کنترل صنعتی و غیره |
| 16 | 230400 | 250 | نظارت بر امنیت، هشدار آتش سوزی، کنترل صنعتی و غیره |
