جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: CE
شماره مدل: LNK-IRS232-C04-SFP
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: USD105/PCS
جزئیات بسته بندی: بسته بندی کارتن استاندارد چند کاناله RS-232/422/485 مبدل سریال به فیبر
زمان تحویل: 7-10 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000000 عدد در ماه
رابط فیبر: |
SFP، FC، SC یا ST |
نیاز کابل: |
چند حالته: 50/125um، 62.5/125um تک حالت: 9/125um |
پورت فیبر: |
1 پورت فیبر |
ورودی برق: |
12~48VDC |
پوشش: |
کیس آلومینیومی |
دمای عملیاتی: |
-40 تا 80 درجه سانتی گراد |
رابط فیبر: |
SFP، FC، SC یا ST |
نیاز کابل: |
چند حالته: 50/125um، 62.5/125um تک حالت: 9/125um |
پورت فیبر: |
1 پورت فیبر |
ورودی برق: |
12~48VDC |
پوشش: |
کیس آلومینیومی |
دمای عملیاتی: |
-40 تا 80 درجه سانتی گراد |
12VDC 48VDC ورودی اترنت صنعتی سوئیچ RS232 به فیبر مدیا تبدیل
مبدل سری به فیبر صنعتی 4Ch RS-232، ورودی برق 12~48VDC SFP
مبدل های سری به فیبر چند کاناله RS-232/422/485 مزایای:
شاخص های فنی
| رابط سریال RS232 | |
| رابط فیزیکی | ترمینال پیچی استاندارد صنعتی |
| نوع داده | تا 16Ch RS232 Bi-Direction |
| سیگنال های RS-232 | TxD، RxD، GND |
| فاصله خط پورت سریال (مسی) | 15 متر |
| نرخ باد | 0 ~ 800 کیلوبیت بر ثانیه |
| رابط سریال RS422 | |
| رابط فیزیکی | ترمینال پیچی استاندارد صنعتی |
| نوع داده | تا 8Ch RS422 Bi-Direction |
| سیگنال های RS-422 | Tx+، Tx-، Rx+، Rx-، GND |
| فاصله خط پورت سریال (مسی) | 1000 متر |
| نرخ باد | 0 ~ 800 کیلوبیت بر ثانیه |
| رابط سریال RS485 | |
| رابط فیزیکی | ترمینال پیچی استاندارد صنعتی |
| نوع داده | تا 16Ch RS485 Bi-Direction |
| سیگنال های RS-485 | Data+، Data-، GND |
| فاصله خط پورت سریال (مسی) | 1000 متر |
| نرخ باود | 0 ~ 800 کیلوبیت بر ثانیه |
| نیازمندی های قدرت | |
| ورودی برق | 12~48VDC |
| مصرف برق | <6W |
| اتصال دهنده برق | بلوک ترمینال |
| حفاظت از قدرت | حفاظت از قطبیت معکوس |
| نشانگر LED | |
| PWR | منبع تغذیه |
| FL | وضعیت پیوند فیبر |
| داده 1 ~ 16 | سیگنال داده سریال |
| مکانیکی | |
| ابعاد (LxWxH) | 119 × 114 × 50 میلی متر |
| وزن | 0.55 کیلوگرم |
| پوشش | کیس آلومینیومی |
| گزینه های نصب | DIN-Rail Mount |
بررسی اجمالی

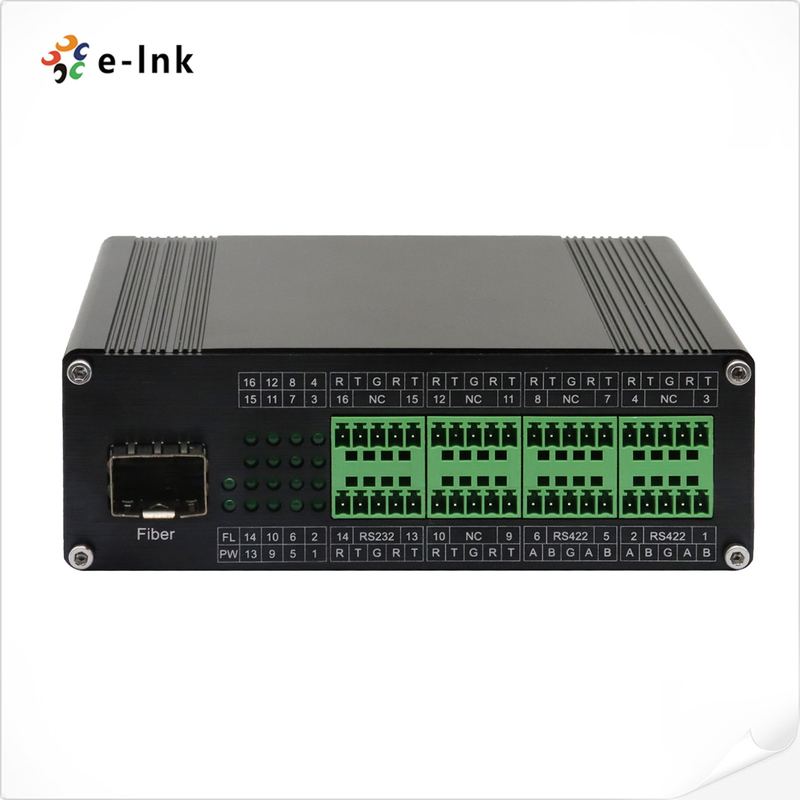

سری E-link LNK-IRS یک مبدل صنعتی چند کاناله RS232/RS485/RS422 به فیبر نوری است که
سیگنال استاندارد RS232/RS485/RS422 به یک پیوند فیبر نوری برای گسترش سیگنال تا 2 کیلومتر در فیبر چند حالته و 20 کیلومتر
روی فیبر تک حالتهاین پورت داده سریال چند کاناله را پشتیبانی می کند: 4~16Ch RS232، 4~16Ch RS485 یا 2~8Ch RS422.
همچنین می توان آن را با سیگنال های ترکیبی، مانند 8Ch RS232 + 8Ch RS485، 8Ch RS232 + 4Ch RS422، 8Ch پیکربندی کرد.
RS485 + 4Ch RS422 و غیره. دارای طراحی Din-Rail Type برای نصب آسان و آسان کاربران است.
هدف نگهداری در هر محیط صنعتی خشن
استفاده از ارتباطات فیبر نوری مشکلات تداخل الکترومغناطیسی، تداخل حلقه زمین را حل می کند
و آسیب صاعقهتا حد زیادی قابلیت اطمینان، امنیت و محرمانه بودن ارتباطات داده را بهبود می بخشد،
و می تواند به طور گسترده ای در موارد مختلف کنترل صنعتی، کنترل فرآیند، کنترل روشنایی صحنه و موارد کنترل ترافیک استفاده شود.
ترتیب اطلاعات
| مدل | شرح |
| LNK-IRS232-C04-SFP | مبدل سریال به فیبر 4Ch RS-232، پورت SFP (بدون شامل ماژول های SFP)، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS232-C04 | مبدل سری به فیبر صنعتی 4Ch RS-232، چند حالته، 1310 نانومتر، فیبر دوگانه، 2 کیلومتر، SC، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS232-C04-20 | مبدل سری به فیبر صنعتی 4Ch RS-232، تک حالته، 1310 نانومتر، فیبر دوگانه، 20 کیلومتر، SC، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS232-C04-S20A | مبدل 4Ch RS-232 سری به فیبر، تک حالته، تک فیبر، 1310 نانومتر Tx/1550 نانومتر RX، 20 کیلومتر، SC، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS232-C04-S20B | مبدل 4Ch RS-232 سری به فیبر، تک حالته، تک فیبر، 1550 نانومتر Tx/1310 نانومتر RX، 20 کیلومتر، SC، -40 درجه سانتیگراد تا 80 درجه سانتیگراد |
| LNK-IRS485-C04-SFP | مبدل سری به فیبر صنعتی 4Ch RS-485، پورت SFP (بدون شامل ماژول های SFP)، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS485-C04 | مبدل سری به فیبر صنعتی 4Ch RS-485، چند حالته، 1310 نانومتر، فیبر دوگانه، 2 کیلومتر، SC، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS485-C04-20 | مبدل سری به فیبر صنعتی 4Ch RS-485، تک حالته، 1310 نانومتر، فیبر دوگانه، 20 کیلومتر، SC، -40 درجه سانتی گراد تا 80 درجه سانتی گراد |
| LNK-IRS485-C04-S20A | مبدل سری به فیبر 4Ch RS-485 صنعتی، تک حالته، تک فیبر، 1310 نانومتر Tx/1550 نانومتر RX، 20 کیلومتر، SC، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS485-C04-S20B | مبدل سریال به فیبر صنعتی 4Ch RS-485، تک حالته، تک فیبر، 1550 نانومتر Tx/1310 نانومتر RX، 20 کیلومتر، SC، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS422-C02-SFP | مبدل سریال به فیبر 2Ch RS-422 صنعتی، پورت SFP (بدون شامل ماژول های SFP)، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS422-C02 | مبدل سریال به فیبر 2Ch RS-422 صنعتی، چند حالته، 1310 نانومتر، فیبر دوگانه، 2 کیلومتر، SC، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS422-C02-20 | مبدل سریال به فیبر 2Ch RS-422 صنعتی، تک حالته، 1310 نانومتر، فیبر دوگانه، 20 کیلومتر، SC، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS422-C02-S20A | مبدل سریال به فیبر 2Ch RS-422 صنعتی، تک حالته، تک فیبر، 1310 نانومتر Tx/1550 نانومتر RX، 20 کیلومتر، SC، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| LNK-IRS422-C02-S20B | مبدل سریال به فیبر 2Ch RS-422 صنعتی، تک حالته، تک فیبر، 1550 نانومتر Tx/1310 نانومتر RX، 20 کیلومتر، SC، -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| گزینه های نصب | ► براکت DIN-Rail پیش فرض نصب شده است |
| گزینه های برق | ► منبع تغذیه DIN-Rail.سیم برای بلوک ترمینال را باز کنید |
| ◄ منبع تغذیه باید جداگانه خریداری شود |
