جزئیات محصول
Place of Origin: China
نام تجاری: E-link
گواهی: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: 1pcs
قیمت: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

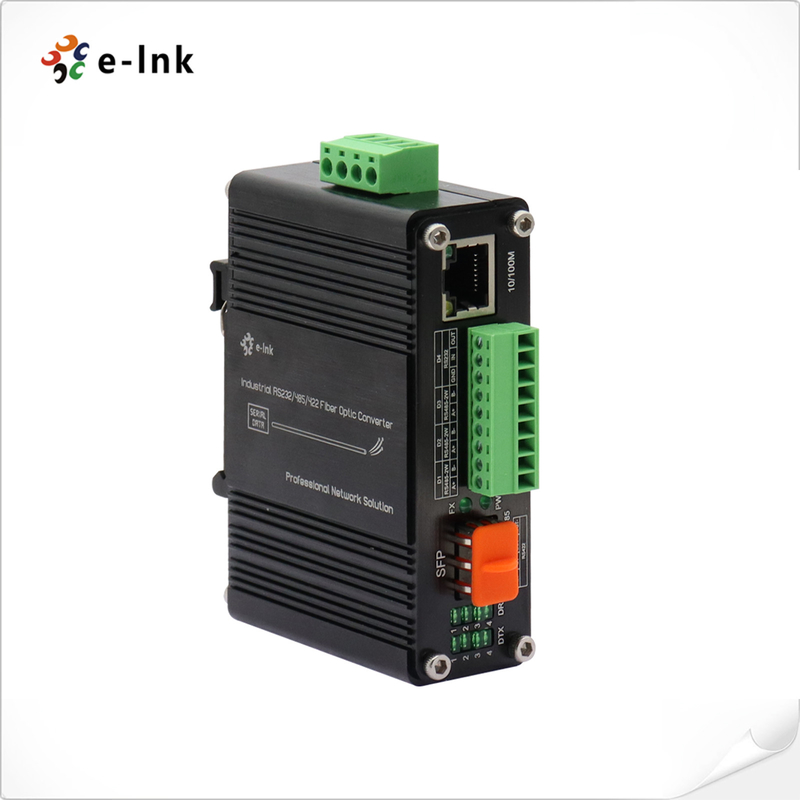

مینی صنعتی 10/100Base-T به 100Base-X SFP فیبر اترنت رسانه تبدیل
مبدل رسانه ای اترنتویژگی ها
1 x 10/100BASE-T پورت RJ45 با عملکرد اتوماتیک MDI / MDI-X
1 x پورت SFP، 100Base-FX
1 x RS232/RS485/RS422 پورت سریال
پشتیبانی از Full/Half-duplex، مذاکره خودکار
️ مطابق با IEEE 802.3az انرژی کارآمد اترنت (EEE)
شاخص های LED گسترده برای تشخیص شبکه
️ حفاظت از تشعشع و حالت
️ 12 ~ 48VDC ورودی قدرت بلوک ترمینال
پشتیبانی از نصب DIN-Rail و دیوار
-40°C تا 75°C
(-40 درجه فارنهایت تا 167 درجه فارنهایت) دمای کار
مرور کلی
LNK-IMCRS1100-SFP یک تبدیل رسانه DIN ریل است که از ماژول های SFP خارجی و
با استاندارد EN55022 مطابقت دارد. این یک محصول درجه سخت است که محدوده دمای کار آن
-40°C تا +75°C. LNK-IMCRS1100-SFP از 10/100Base-T و 100Base-X SFP و RS232/RS485/RS422 پشتیبانی می کند
داده های سریالی. پورت اترنت هر دو حالت نیمه دوگانه و کامل دوگانه را پشتیبانی می کند. کاربران می توانند از انواع مختلف داده های سریالی استفاده کنند.
ماژول های SFP (فایبر تک حالت / چند حالت ، 1/2 هسته) به صورت مورد نیاز. این یک RS232 / RS485 / RS422 استاندارد را تبدیل می کند
سیگنال / داده های RJ45 به یک لینک فیبر نوری به عنوان گسترش سیگنال تا 2Km در فیبر چند حالت و 80Km در
فیبر تک حالت
شاخص های فنی
| اترنت | |
| استانداردها | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az اترنات کارآمد انرژی (EEE) | |
| نوع پردازش | ذخیره و انتقال |
| نرخ فیلتر جلو | 14،880pps (10Mbps) |
| 148،800pps (100Mbps) | |
| حافظه بافر بسته | 1 مگابیت |
| حداکثر طول بسته | 9K بایت |
| اندازه جدول آدرس | آدرس های 2K MAC |
| رابط | |
| پورت اترنت: | 1 x RJ45 |
| پورت نوری: | 1 × SFP 100Base-FX |
| پورت سریال | 1 x ترمینال صنعتی RS232/RS485/RS422 |
| RS232/RS485/RS422 | |
| رابط سریال | ترمینال صنعتی |
| پورت های سیگنال | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H را می توان به 1Ch RS422 با سرعت بالا گروه بندی کرد |
| نرخ بود | RS485/RS422/RS232:4800-460800 |
| استاندارد | EIA /TIA RS232/485/422 |
| فاصله سریال | RS232: 15 متر، RS485/422: 1000 متر |
| نرخ | حداکثر 2 مگابايت در ثانیه |
| RS-232 | TXD، RXD، GND - دو جهت |
| RS-485 | D+, D-, GND - دو جهت |
| حفاظت استاتیک | حفاظت از تخلیه ایستاتیک الکتریکی (ESD) 15KV |
| حفاظت از افزایش | محافظت از 1500W/ ثانیه |
| برق و مکانیک | |
| قدرت ورودی | 12~48VDC، بلوک پایانی 4 پین |
| مصرف برق | 3 وات مکس |
| ابعاد (WxDxH) | 95 × 70 × 30 میلی متر |
| وزن | 0.25 کيلوگرم |
| قفس | کیس آلومینیومی |
| گزینه های نصب: | DIN-Rail / دیوار |
| شاخص های LED | |
| PWR | وضعیت قدرت |
| ارز خارجی | وضعیت لینک داده |
| 10/100M | وضعیت اترنت |
| DTX 1 2 3 4 | وضعیت داده های سریال |
| DRX 1 2 3 4 | وضعیت داده های سریال |
| محیط زیست | |
| دمای کار: | -40°C تا 75°C (-40°F تا 167°F) |
| دمای ذخیره سازی: | -40°C تا 85°C (-40°F تا 185°F) |
| رطوبت نسبی: | ۵ تا ۹۵٪ بدون فشرده سازی |
| MTBF | > 200،000 ساعت |
| مجوزهای قانونی | |
| ISO9001، CE، FCC، RoHS | |
SMI: EN55022:2010+AC: 2011، کلاس A EN 61000-3-2: 2006+A1: 2009+A2: 2009 استاندارد EN 61000-3-3: 2013 EN55024: 2010 | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (افزایش) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
درخواست
اطلاعات سفارش
| مدل | توضیحات |
| LNK-IMCRS1100-SFP | مینی صنعتی 10/100Base-T به 100Base-X SFP فیبر اترنت رسانه تبدیل با 1Ch RS232/RS485/RS422 |
| گزینه های SFP | گزینه SFP. لطفا SFP خود را در صفحه گزینه های SFP (SFP صنعتی) انتخاب کنید. |
| ماژول SFP باید جداگانه خریداری شود. | |
| گزینه های نصب | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| گزینه های قدرت | منبع برق 24 ولت / 1A 24VDC. سیم باز برای بلوک ترمینال |
| منبع برق باید جداگانه خریداری شود. |
