جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ROHS,FCC,CE
شماره مدل: LNK-IRS93-SC20
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: negotiable
جزئیات بسته بندی: بسته صادراتی استاندارد مبدل فیبر مدیا
زمان تحویل: 5-12 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000 عدد در ماه
کلمه کلیدی: |
مبدل فیبر سری صنعتی |
پورت فیبر: |
کانکتور SC |
فاصله انتقال: |
20 کیلومتر |
حفاظت از موج: |
1500 وات بر ثانیه |
دمای عملیات: |
-25 درجه سانتیگراد تا +75 درجه سانتیگراد |
پوشش: |
کیف آلومینیومی IP40 |
کلمه کلیدی: |
مبدل فیبر سری صنعتی |
پورت فیبر: |
کانکتور SC |
فاصله انتقال: |
20 کیلومتر |
حفاظت از موج: |
1500 وات بر ثانیه |
دمای عملیات: |
-25 درجه سانتیگراد تا +75 درجه سانتیگراد |
پوشش: |
کیف آلومینیومی IP40 |

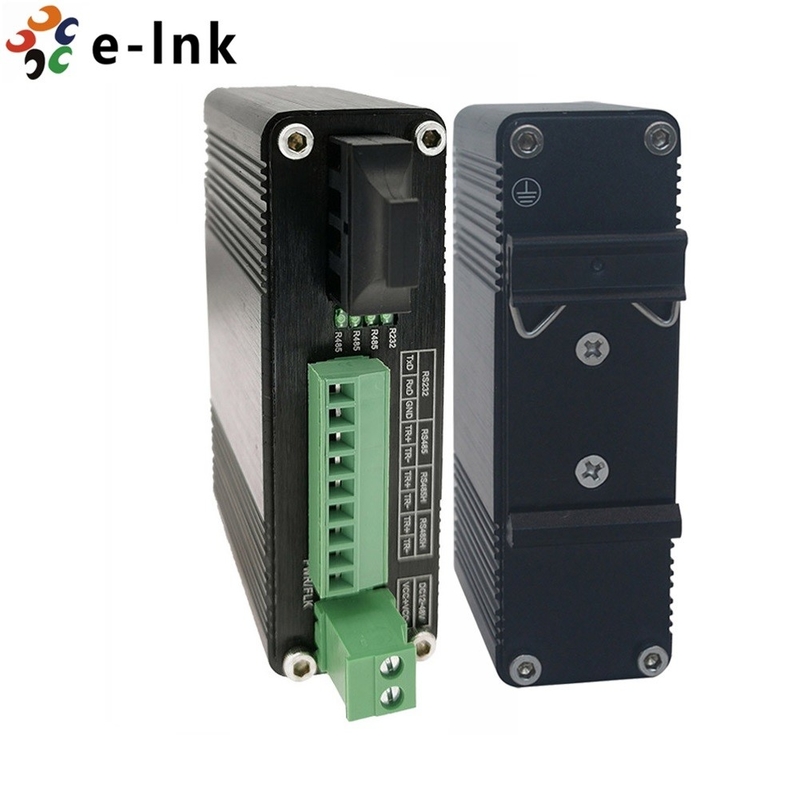

سریال صنعتی RS232 RS485 RS422 Fiber SC Media Converter Modem Single Mode 20KM
مودم فیبر نوریمحتوای بسته
► مودم فیبر نوری سری LNK-IRS93 x 1
◄ راهنمای شروع سریع x 1
◄ براکت پایه دیواری L شکل x 1
مبدل رسانه های صنعتینصب و راه اندازی
اتصال پورت فیبر نوری SC/ST (پیش‌فرض SC، ST اختیاری)
مفهوم پشت درگاه و کابل SC/ST ساده است.فرض کنید در حال اتصال دستگاه های I و II هستید.برخلاف سیگنال های الکتریکی، سیگنال های نوری برای انتقال داده ها نیازی به مدار ندارند.در نتیجه، یکی از خطوط نوری برای انتقال داده ها از دستگاه I به دستگاه II استفاده می شود و خط نوری دیگر برای انتقال داده ها از دستگاه II به دستگاه I برای انتقال کامل دوطرفه استفاده می شود.
تنها چیزی که باید به خاطر داشته باشید این است که پورت Tx (انتقال) دستگاه I را به پورت Rx (دریافت) دستگاه II و پورت Rx (دریافت) دستگاه I به پورت Tx (انتقال) دستگاه II متصل کنید.اگر کابل‌های خود را می‌سازید، پیشنهاد می‌کنیم دو طرف یک خط را با حرف یکسان (A-to-A و B-to-B، مانند شکل زیر، یا A1-to-A2 و B1-to-B2) برچسب بزنید. ).
توجه:
1. این محصول لیزر/LED کلاس 1 است.برای جلوگیری از آسیب جدی به چشم، مستقیماً به پرتو لیزر خیره نشوید.
2. متن بالا فقط برای اتصال پورت فیبر دوگانه است.اگر برای اتصال یک پورت فیبر، فقط از 1 کابل فیبر برای اتصال استفاده کنید، نیازی به گفتن سمت Tx یا Rx نیست.
مبدل سریال RS232 RS422 RS485برپایی
الف) پورت RS232/422/485 مبدل مدیا را با کابل سریال به دستگاه سریال وصل کنید.
ب) کابل فیبر را از دستگاه (مبدل رسانه) در انتهای دیگر به کانکتور SC/ST وصل کنید.
ج) پس از روشن شدن دستگاه، نشانگر PWR همگی روشن خواهد شد.اگر نشانگرها روشن نیستند، اتصال منبع تغذیه را بررسی کنید.
د) پس از اتصال صحیح همه کابل ها، نشانگرها مطابق با LED وضعیت پورت روشن می شوند
اطلاعات سفارش مبدل داده به فیبر نوری RS485
|
مدل |
شرح |
|
LNK-IRS93-SC20 |
سری صنعتی RS232/RS485/RS422 , SC SM 1310nm, 20m |
|
گزینه های نصب |
◄ براکت پیش‌فرض DIN-Rail نصب شده است، براکت پایه دیواری گنجانده شده است. |
|
گزینه های برق |
◄ منبع تغذیه باید جداگانه خریداری شود |
