4 کانال 3G-SDI فیبر کنورتر با RS485 Tally 20km پخش

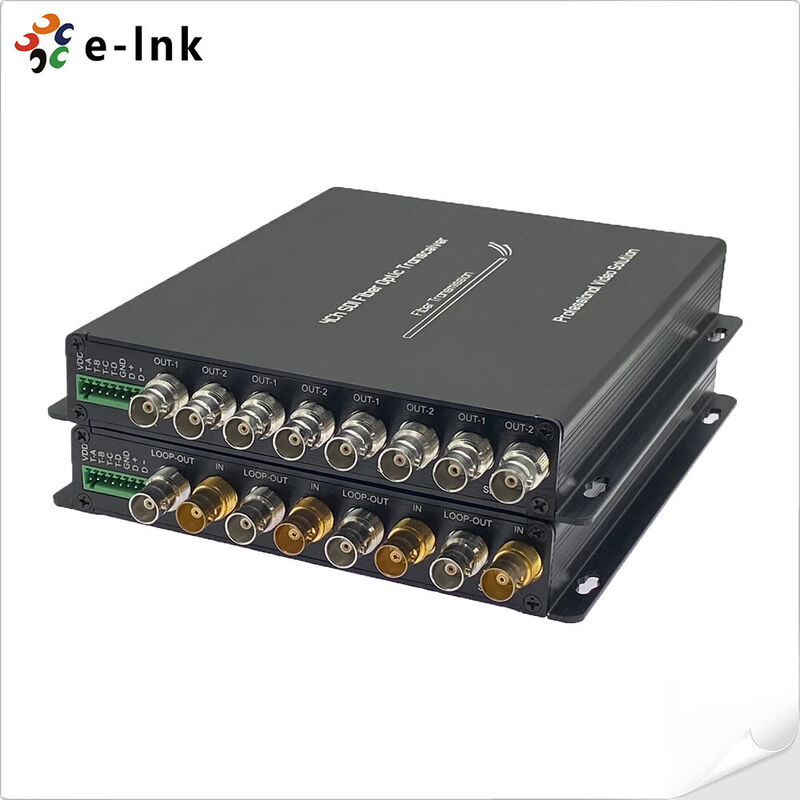

مبدل فیبر 4 کاناله 3G-SDI با RS485 Tally 20km Broadcast
حالتl: LNK-3GSDI-4V1DT Series
توضیحات محصول و بررسی اجمالی
مبدل فیبر 4 کاناله 3G-SDI با RS485 و Tally یک راهحل یکپارچه با چگالی بالا ارائه میدهد
برای انتقال سیگنالهای پخش حرفهای. این سیستم پیشرفته چهار کانال مستقل را ادغام میکند
از ویدئوی با کیفیت 3G-SDI، چهار کانال سیگنالدهی tally و یک داده RS485 دو جهته
مسیر بر روی یک فیبر نوری واحد. جفت فرستنده و گیرنده منطبق برای حفظ طراحی شده است
کیفیت ویدیویی 1080p با استفاده از فناوری انتقال غیر فشرده و سطح پخش، اطمینان حاصل میشود
از دست دادن نسل صفر برای خواستارترین محیطهای تولید.
با استفاده از فناوری پیچیده مالتی پلکسینگ فیبر نوری، این مبدل زیرساخت را به طور قابل توجهی ساده میکند
با کاهش پیچیدگی کابل در حالی که به هر کانال ویدئویی یک خروجی حلقه اختصاصی برای
نظارت محلی. رابط RS485 یکپارچه امکان کنترل از راه دور قابل اعتماد دوربینها، رباتیک را فراهم میکند
سیستمها و سایر تجهیزات استودیو، در حالی که سیستم tally چند کاناله ارتباط بصری واضح را تضمین میکند
بین اتاق کنترل و اپراتورهای دوربین. این ادغام سیگنال جامع سیستم را میسازد
ایده آل برای پخش زنده، تولید ورزشی و برنامههای استودیویی که فضا، قابلیت اطمینان و وضوح سیگنال
در درجه اول اهمیت دارند.
این مبدل که به طور خاص برای صنعت پخش طراحی شده است، به طور گسترده در پخش خارج از منزل استفاده میشود
(OB) وسایل نقلیه، اتاقهای کنترل تولید و پیوندهای استودیو به فرستنده. توانایی آن در مدیریت چندین ویدیو
فیدها در کنار سیگنالهای کنترل و ارتباطی حیاتی بر روی یک فیبر واحد، آن را به سنگ بنای
تاسیسات پخش مدرن و کارآمد. با ارائه مصونیت در برابر تداخل الکترومغناطیسی و سیگنال
تخریب، این راهحل به پخشکنندگان روشی قابل اعتماد و آیندهنگر برای گسترش آنها ارائه میدهد
قابلیتهای تولید در حالی که بالاترین استانداردهای کیفیت ویدئو و کنترل عملیاتی را حفظ میکند.
ویژگیهای کلیدی گلولهها
-
انتقال ویدئوی HD چند کاناله
4 کانال مستقل از ویدئوی 3G/HD-SDI را از طریق یک فیبر نوری واحد منتقل میکند.
-
تضمین یکپارچگی سیگنال هوشمند
برابرسازی خودکار کابل، کیفیت سیگنال بهینه را در تمام پیوندهای متصل حفظ میکند.
-
بازیابی سیگنال چند سرعته دقیق
تکرار خودکار برای نرخ داده از 270 مگابیت بر ثانیه تا 3 گیگابیت بر ثانیه، بازسازی سیگنال پایدار را تضمین میکند.
-
ادغام تولید حرفهای
سازگاری مستقیم با دوربینهای 3G/HD-SDI و شامل خروجی حلقه 4 کاناله برای نظارت.
-
فاصله انتقال انعطافپذیر
از انتقال تا 20 کیلومتر پشتیبانی میکند، با فواصل اختیاری موجود برای پاسخگویی به نیازهای مختلف برنامه.
-
سیستم Tally چند کاناله
سیگنالدهی tally 4 کاناله یکپارچه برای ارتباط بصری واضح در محیطهای تولید زنده.
-
کیفیت ویدئوی درجه پخش
فناوری دیجیتال غیر فشرده کامل، انتقال ویدئوی بدون تلفات در سطح استودیو را ارائه میدهد.
-
کنترل و ارتباط جامع
از 1 کانال RS485 عقبرونده برای کنترل دستگاه در کنار عملکرد tally 4 کاناله پشتیبانی میکند.
-
عملکرد محیطی پایدار
عملکرد قابل اعتماد در محدوده دمای کاری -10℃ تا +55℃.
مشخصات فنی و شاخصها
|
ورودی SDI
|
SMPTE 424M، SMPTE 292M، SMPTE 259M، DVB-ASI، DVB-SSI و Telecom/Datacom
|
|
270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه – 3 گیگابیت بر ثانیه
|
|
تعداد ورودی: 4
|
|
افت بازتاب: >15DB
|
|
تعادل: 0-150 متر @3Gb/s
|
|
کانکتور: BNC
|
|
اپتیک
|
کانال: 1
|
|
نوع: تک حالته
|
|
فاصله انتقال: 20km (فاصله دیگر اختیاری)
|
|
افت بازتاب: > 15dB
|
|
لرزش: < 0.2UI
|
|
کانکتور: FC/UPC (SC، LC، ST اختیاری)
|
|
خروجی SDI
|
تعداد خروجی: 4
|
|
سطح سیگنال: 800mV اسمی
|
|
زمان افزایش/کاهش: 200ps نشانگر
|
|
بیشجهش: < 10% دامنه
|
|
افت بازتاب: >15dB
|
|
لرزش: < 0.2UI
|
|
کانکتور: 75Ω BNC
|
|
داده
|
1Ch RS-485 (تمام/نیمه دوبلکس) و پشتیبانی از NRZ، RZI و منچستر
|
|
حداکثر 57600bps برای RS485
|
|
کانکتور: ترمینال پیچ استاندارد صنعتی
|
|
4Ch Tally: A, B , C, D
|
|
نشانگر قدرت و محیطی
|
دمای عملیاتی: -10℃～＋55℃
|
|
ورودی برق: 1A@12VDC
|
|
EMI/RFI: مطابق با FCC Part 15 Class A، استاندارد EU EMC
|
|
میانگین زمان بدون مشکل: >100000 ساعت
|
|
فرمت ویدئویی SDI پشتیبانی میکند
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
|
اطلاعات سفارش
|
LNK-HDSDI-4V1D4T
|
4-Ch HD-SDI Video با خروجی حلقه + 1Ch backward RS485 + 4Ch Tally، SM 20km، FC، شامل 1 فرستنده و 1 گیرنده، که به صورت جفت استفاده میشود
|
|
LNK-3GSDI-4V1D4T
|
4-Ch 3G-SDI Video با خروجی حلقه + backward RS485 + 4Ch Tally، SM 20km، FC، شامل 1 فرستنده و 1 گیرنده، که به صورت جفت استفاده میشود
|
سناریوهای کاربردی
-
سیستمهای تولید پخش زنده استودیویی چند دوربینه
-
راهاندازی واحد تولید سیار و ون پخش خارج از منزل
-
انتقال و کنترل ویدئوی چند فید رویدادهای ورزشی
-
دوربین استودیویی تلویزیونی حرفهای و شبکههای tally
-
تولید از راه دور با سیستمهای کنترل دوربین یکپارچه
