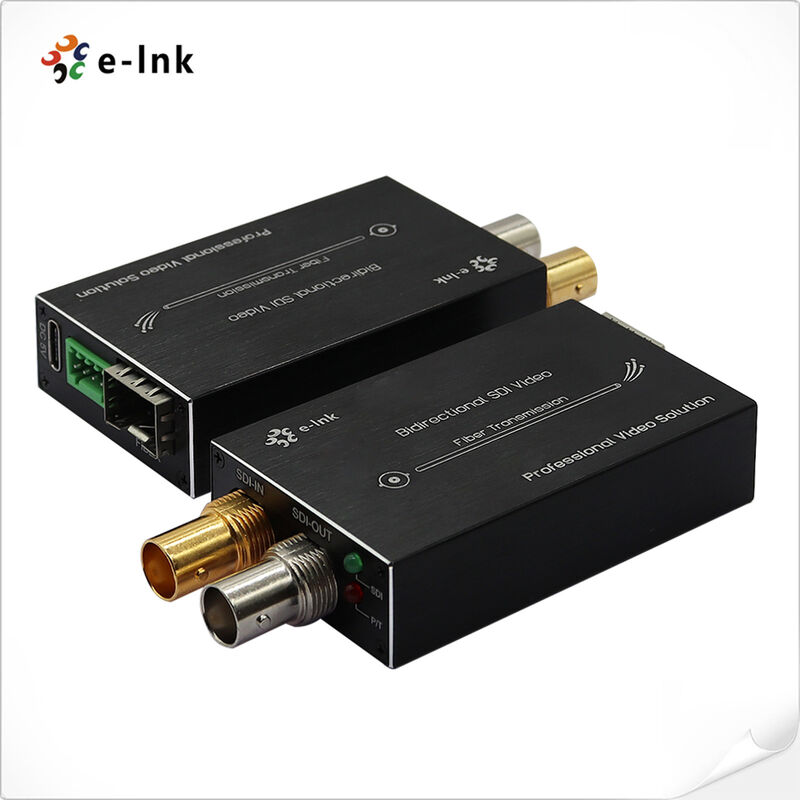

ميني 3G-SDI فايبر کنورتر دو طرفه HD-SDI 80km Hot Plug
ميني 3G-SDI فايبر کنورتر دو طرفه HD-SDI 80km Hot Plug
مدل: سری LNK-M3G-BI20
توضیحات محصول و مرور کلی
مینی دو جهت HD / 3G-SDI به فیبر تبدیل یک راه حل جمع و جور اما قدرتمند برای
انتقال ویدئویی با کیفیت بالا، که امکان انتقال قابل اعتماد سیگنال 1080p را از طریق زیرساخت های فیبر نوری فراهم می کند.
این سیستم شامل یک جفت فرستنده و گیرنده متناسب است که از یک دو کانال تک کانال پشتیبانی می کند.
جریان ویدئویی 3G / HD-SDI جهت دار با صدای جاسازی شده، که آن را برای فضای محدود ایده آل می کند
نصب بدون به خطر انداختن عملکرد. کنورتر از فایبر نوری پیشرفته استفاده می کند
تکنولوژی برای اطمینان از انتقال کامل دیجیتال بدون فشرده سازی در سطح پخش، حفظ
یکپارچگی سیگنال حتی در مسافت های طولانی در حالی که رسیدگی به تمام SMPTE بیماری
الگوهای آزمایش برای حداکثر قابلیت اطمینان
طراحی شده با توجه به انعطاف پذیری در ذهن، این تبدیل کوچک دارای یک معماری کاملا دیجیتالی است
که نیاز به فشرده سازی سیگنال را از بین می برد و در نتیجه کیفیت ویدیوی اصلی را بدون
این قابلیت دو طرفه اجازه می دهد تا برای انتشار انعطاف پذیر در نقطه به نقطه
-پیوندهای نقطه ای که سیگنال های ویدئویی و کنترل باید در هر دو جهت در یک جفت فیبر واحد حرکت کنند.
فاکتور فرم فشرده دستگاه آن را به ویژه مناسب برای ادغام در flypacks، دوربین
backplates، و قفسه های سخت تجهیزات به طور معمول در واحدهای تولید تلفن همراه و پخش مدرن یافت می شود
امکانات.
این کنورتر با کارایی بالا برای پاسخگویی به خواسته های سختگیرانه حرفه ای طراحی شده است
برنامه های کاربردی، استفاده گسترده ای در ارتباطات استودیوی پخش، تولید رویدادهای زنده، امنیت بالا
سیستم های نظارت و محیط های کنفرانس ویدیویی شرکت.
سیگنال های SDI به فرمت نوری، سیستم ایمنی کامل به تداخل الکترومغناطیسی را فراهم می کند
و حل مشکلات حلقه زمین، اطمینان از عملکرد پایدار در تنظیمات سر و صدا الکتریکی.
پخش کنندگان، یکپارچه سازان امنیتی و متخصصان AV یک روش قابل اعتماد و با کیفیت بالا برای گسترش
اتصال های ویدیویی HD و 3G-SDI در حالی که حفظ سادگی و کارایی مورد نیاز در دنیای امروز
چشم انداز تولید سریع.
ویژگی های اصلی گلوله
-
صداي چند كانالي جاسازی شده
هر کانال SDI از 4 کانال صوتی جاسازی شده برای انتقال یکپارچه صوتی و تصویری پشتیبانی می کند.
-
مدیریت پیشرفته یکپارچگی سیگنال
تعادل اتوماتیک کابل برای تمام نرخ های داده تا 3.2 گیگابایت در ثانیه، اطمینان از عملکرد مطلوب در مسافت های طولانی.
-
بازیابی ساعت دقیق و بازیافت
بازپرداخت اتوماتیک در 270 Mbps، 1.48 Gbps و 3 Gbps برای بازسازی سیگنال پایدار.
-
سازگاری سیستم دوربین حرفه ای
سازگاری مستقیم پلگ و پلی با سیستم های دوربین HD / 3G-SDI استاندارد صنعت.
-
انتقال طولانی مدت
از فاصله انتقال ویدئویی قابل اعتماد تا 80 کیلومتر از طریق فیبر تک حالت پشتیبانی می کند.
-
عملیات قابل تعویض گرم
امکان تعویض گرم و وصل کردن گرم برای نگهداری صفر و ارتقاء سیستم را فراهم می کند.
-
پردازش سیگنال در سطح پخش
تمام الگوهای پاتولوژیکی را با عدم فشرده سازی دیجیتال کامل، با حفظ کیفیت سطح پخش، مدیریت می کند.
-
نظارت بر وضعیت در زمان واقعی
شاخص های جامع وضعیت LED برای تایید بصری فوری شرایط عملیاتی.
-
عملکرد نوری برتر
طراحی نوری با دامنه دینامیکی بالا که نیازی به تنظیم دستی برای شفافیت سیگنال مطلوب ندارد.
-
مقاومت در برابر دمای صنعتی
طیف گسترده ای از دمای کار از -20 °C تا +70 °C برای عملکرد قابل اعتماد در محیط های خشن.
مشخصات فنی و شاخص ها
|
رابط فیبر نوری
|
|
رابط فیبر
|
SLC غیرفعال
|
|
فاصله انتقال
|
0 تا 20 کيلومتر (فاصلۀ دیگر در دسترس است)
|
|
ویدیو
|
|
رابط ویدیویی
|
BNC
|
|
ویدیو مقاومت ورودی/خرید
|
75Ω
|
|
ولتاژ ورودی/خرید ویدئو
|
معمولاً: 1Vpp حداقل 0.5Vpp، حداکثر 1.5Vpp
|
|
نرخ بیت ویدیو
|
حداکثر 3.2Gb/s
|
|
سود متمایز (10٪)️90٪ APL)
|
< ۱٪
|
|
پشتیبانی از فرمت SDI
|
625/25 PAL
|
|
525/29.97 NTSC، 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/5994
|
|
1080P 23.98/24/30/50/60
|
|
استاندارد SDI ویدئو
|
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI)
|
|
SMPTE425M3Gb/s نقشه برداری ((3G-SDI)
|
|
SMPTE424M 3Gb / s رابط سریال ((3G-SDI)
|
|
برق
|
|
قدرتورودی
|
دی سی5V، پورت برق USB-C
|
|
مصرف برق
|
<5W
|
|
شاخص LED
|
|
SDI
|
ویدیوی SDI
|
|
P/T
|
منبع برق
|
|
ماشین آلات
|
|
ابعاد (LxWxH)
|
73 x 44 x17 mm
|
|
Wهشت
|
0.45کیلوگرم/جفت
|
|
قفس
|
کیس آلومینیومی
|
|
گزینه های نصب
|
دسکتاپ
|
|
محیط زیست
|
|
دمای کار
|
-20°C+70°C
|
|
دمای ذخیره سازی
|
-40°C+80°C
|
|
رطوبت کاری
|
0 تا 95%
|
|
MTBF
|
≥100000 ساعت
|
اطلاعات سفارش
|
مدل
|
توضیحات
|
|
LN K-MHD-BIMM
|
نوع مینی دو جهتHD-SDIبه Fiber Converter،صندوق های پولی، اتصال فايبر LC500 متراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود
|
|
LNK-MHD-BI20
|
نوع مینی دو جهتHD-SDI به Fiber Converter،SMF، اتصال فايبر LC20 کيلومتراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود
|
|
LNK-MHD-BI40
|
نوع مینی دو جهتHD-SDI به Fiber Converter،SMF، اتصال فايبر LC40 کيلومتراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود
|
|
مدل
|
توضیحات
|
|
LNK-M3G-BIMM
|
نوع مینی دو جهت3G-SDIبه Fiber Converter،صندوق های پولی، اتصال فايبر LC500 متراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود
|
|
LNK-M3G-BI20
|
نوع مینی دو جهت3G-SDI به Fiber Converter،SMF، اتصال فايبر LC20 کيلومتراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود
|
|
LNK-M3G-BI40
|
نوع مینی دو جهت3G-SDI به Fiber Converter،SMF، اتصال فايبر LC40 کيلومتراز جمله فرستنده و گیرنده، که توسط جفت استفاده می شود
|
سناریوهای کاربرد
-
سیستم های مخلوط پخش موبایل و سیستم های پرواز
-
پیوندهای دوربین از راه دور برای تولید ENG و رویداد
-
تجهیزات نظارت و نظارت با امنیت بالا
-
سیستم های ویدئو کنفرانس حرفه ای و اتاق های هیئت مدیره
-
توزیع سیگنال بین تاسیسات با کیفیت استودیو
