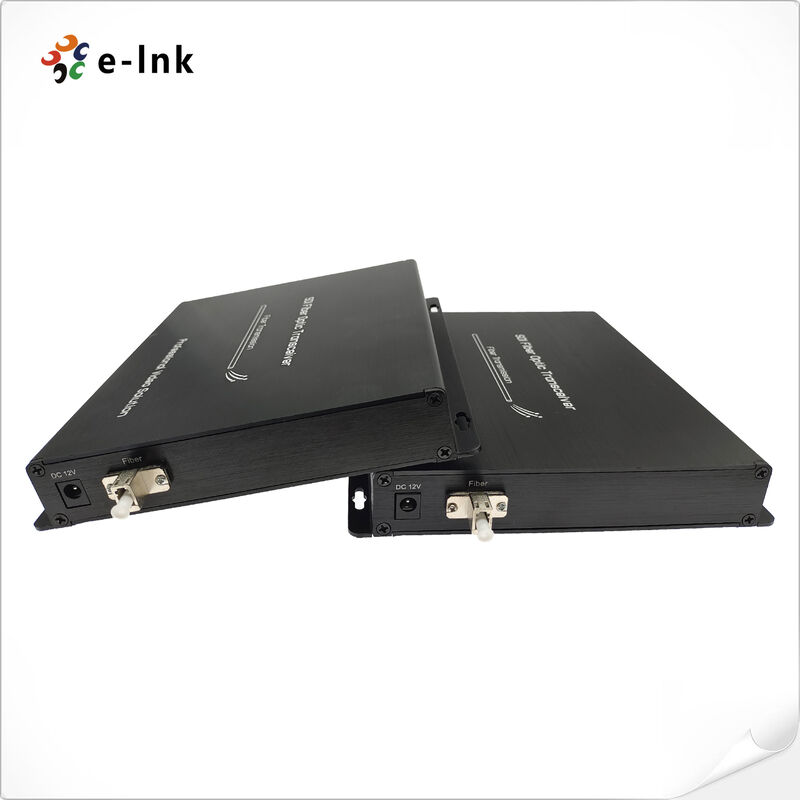

3G-SDI Fiber Extender با آڈیو آنالوگ RS422 اترنت Tally Sync 20km

مدل: LNK-3G2V2BA2D1E1T1S

توضیحات محصول و مرور کلی

این پیشرفته 3G-SDI Fiber Extender یکپارچه سازی سیگنال جامع برای حرفه ای ارائه می دهد

برنامه های پخش و نظارت، پشتیبانی از انتقال ویدیویی دو طرفه 3G-SDI ترکیب شده

با سیگنال های کمکی متعدد از طریق زیرساخت فیبر تک حالت.

راه حل کامل مدیریت سیگنال با یک کانال دو طرفه 3G-SDI، دو کانال

صوتی آنالوگ به عقب، ارتباطات داده RS422 دو طرفه، اتصال 100M Ethernet،

سیگنال گیری حساب به عقب و انتقال همگام سه سطح آنالوگ به عقب.

جفت گیرنده به صورت یکپارچه از طریق کابل های نوری تک حالت کار می کند، که فاصله طولانی قابل اطمینان را فراهم می کند

گسترش سیگنال با حفظ استانداردهای کیفیت پخش.

اين فايبر افزاينده براي کارايي برتر در محیط هاي سخت ساخته شده

تکنولوژی نوری برای اطمینان از کیفیت ویدئوی بی نقص و قابلیت های پردازش در زمان واقعی.

رابط IP مقیاس پذیری سیستم را افزایش می دهد و سازگاری با زیرساخت های شبکه مدرن را تضمین می کند.

در حالی که پشتیبانی کامل از سیگنال امکان کنترل کامل تولید از راه دور را فراهم می کند.

تکنولوژی انتقال ایمنی کامل را به تداخل الکترومغناطیسی، حلقه های زمین،

و تداخل فرکانس رادیویی، به طور قابل توجهی بهبود قابلیت اطمینان سیستم و امنیت سیگنال در مقایسه با

به سیستم های کابلی هم محوری سنتی.

افزون کننده پشتیبانی می کند فاصله انتقال انعطاف پذیر تا 20 کیلومتر با پیکربندی اختیاری

گسترش به 40km، 60km، یا 80km محدوده، آن را مناسب برای نصب در مقیاس بزرگ و توزیع

این راه حل به ویژه برای برنامه های پخش زنده، ورزش،

مکان ها، امکانات آموزش از راه دور و سیستم های نظارت با وضوح بالا که نیاز به انتقال سیگنال های متعدد دارند

با تحکیم انواع سیگنال های متعدد از طریق یک اتصال فیبر واحد، سیستم

پیچیدگی کابل کشی را کاهش می دهد در حالی که اتصال قوی و بدون تداخل را فراهم می کند که از محدودیت ها فراتر می رود

از سیستم های مبتنی بر کواکسیال متعارف، ایجاد استانداردهای جدید برای یکپارچگی سیگنال و قابلیت اطمینان عملیاتی

در کاربردهای حرفه ای انتقال ویدیو.

ویژگی های اصلی گلوله

• ادغام فیبر چند سیگنال
  انتقال 1 ویدیو دو طرفه 3G-SDI، 2 صوتی آنالوگ به عقب، 1 RS422 دو طرفه، 1 اترنت، 1 شمارش به عقب و 1 همگام سازی سه سطح به عقب از طریق فیبر تک

• سازگاری کامل استاندارد
  پشتیبانی از فرمت های HD-SDI، SD-SDI، DVB-ASI با پهنای باند از 19.4Mb / s تا 2.97Gb / s

• تکنولوژی پیشرفته بازیابی ساعت
  سیستم بازیابی ساعت سازگار با SMPTE 424M (2.97Gb / s) که همگام سازی دقیق سیگنال را تضمین می کند

• پردازش ویدیو چند استاندارد
  سازگار با استانداردهای SMPTE 424M، 292M، 259M و 297M برای برنامه های 3G-SDI، HD-SDI، SD-SDI و ASI

• سیستم نوری CWDM یکپارچه
  تکنولوژی CWDM داخلی با ماژول های SFP برای هر مسیر سیگنال که امکان چندگانه سازی تقسیم طول موج را فراهم می کند

• برابری سیگنال هوشمند
  تعادل خودکار کابل بر اساس نرخ داده های شناسایی شده برای یکپارچگی بهینه سیگنال

• نظارت بر سیستم در زمان واقعی
  شاخص های وضعیت LED که نظارت مداوم بر پارامترهای عملیاتی حیاتی را فراهم می کنند

• ظرفیت انتقال گسترده
  پشتیبانی از مسافت انتقال تا 20km با پیکربندی 40/60/80km اختیاری در دسترس است

• برنامه های کاربردی حرفه ای پخش
  ایده آل برای پخش زنده، سیستم های نظارت HD و محیط های تولید ویدیوی حرفه ای

• افزایش امنیت سیگنال
  انتقال فیبر نوری که ایمنی کامل را در برابر تداخل EMI و RF فراهم می کند

مشخصات فنی و شاخص ها

سناریوهای کاربرد
