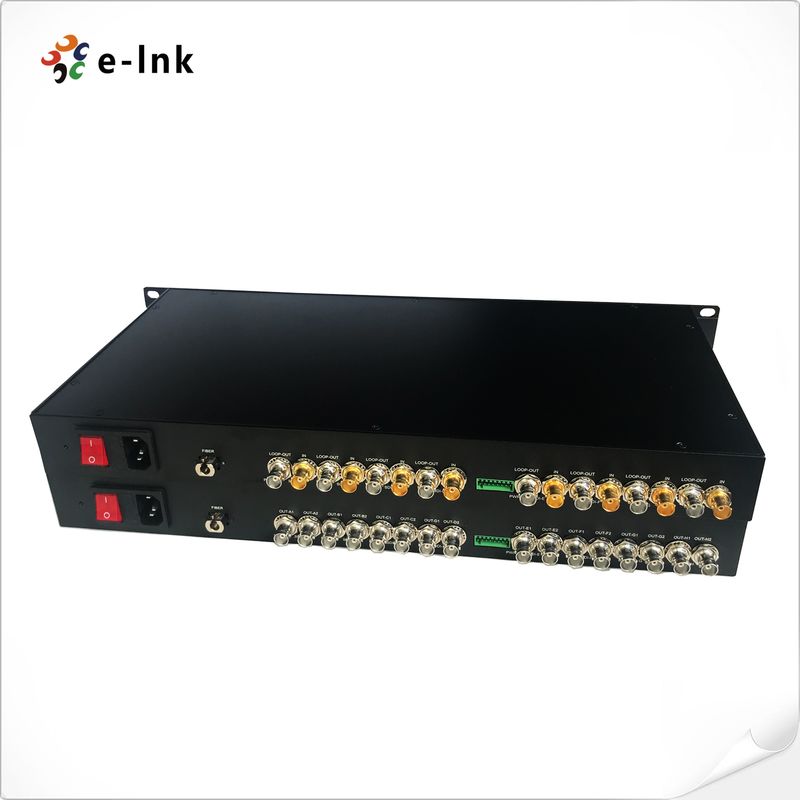

4 کانال 3G-SDI فیبر نوری تبدیل دو طرفه انتقال ویدیو 120 کیلومتر
4 کانال 3G-SDI فیبر نوری تبدیل دو طرفه انتقال ویدیو 120 کیلومتر
مدل: سری LNK-3GSDI-4BV
توضیحات محصول و مرور کلی
4-کانال دو طرفه 3G-SDI فیبر کنورتر نشان دهنده یک راه حل پیشرفته برای حرفه ای
برنامه های پخش و انتقال ویدیو که نیاز به توزیع سیگنال با چگالی بالا دارند.
سیستم فیبر نوری امکان انتقال همزمان چهار کانال دو طرفه 3G-SDI با وضوح بالا را فراهم می کند
سیگنال های ویدئویی بر روی یک فیبر نوری واحد، حفظ وضوح کامل 1080p و پخش استاندارد ویدیو
کیفیت در سراسر مسیر انتقال. هر کانال شامل هر دو خروجی حلقه 3G / HD-SDI محلی است
برای نظارت بر سیگنال و قابلیت انتقال فیبر نوری در مسافت های طولانی، ارائه یک سیستم جامع
انعطاف پذیری مدیریت سیگنال برای محیط های تولید زنده.
این جفت کنورتر که برای برآورده کردن استانداردهای سختگیرانه صنعت پخش طراحی شده است از طول موج پیشرفته استفاده می کند
تکنولوژی تقسیم چندگانه برای یکپارچه سازی چندین کانال ویدئویی در کنار داده های RS-485 معکوس
ارتباط از طریق یک رشته فیبر واحد. کانال داده RS-485 یکپارچه پشتیبانی از دو طرفه
سیگنال های کنترل برای عملیات دوربین PTZ، سیستم های کنترل لنز و سایر تجهیزات پخش که نیاز به
ارتباطات سریال قابل اعتماد. سیستم عملکرد صوتی استثنایی را با انتقال کیفیت سی دی ارائه می دهد
قابلیت های جدید، اطمینان از همگام سازی کامل بین قطعات ویدئویی و صوتی در مسافت های طولانی.
این کنورتر فیبر با عملکرد بالا کاربرد ایده آل در استودیوهای پخش، تولید رویدادهای زنده،
مکان های ورزشی و امکانات آموزش از راه دور که انتقال قابل اطمینان چند کانال ویدیو بسیار مهم است.
طراحی فشرده و پیاده سازی یک فیبر به طور قابل توجهی پیچیدگی کابل و زیرساخت را کاهش می دهد
هزینه ها در حالی که ایمنی از تداخل الکترومغناطیسی و مشکلات حلقه زمین رایج در سیستم های سنتی را فراهم می کند
این راه حل با ساخت قوی و اجزای پخش درجه ارائه می دهد
این برنامه برای شبکه های تلویزیونی، شرکت های تولید و یکپارچه سازندگان AV یک پلت فرم قابل اعتماد و مقیاس پذیر برای توزیع
محتوای ویدیویی تعریف شده در سراسر محیط های دانشگاه، بین ساختمان ها، یا در سراسر امکانات بزرگ در حالی که
حفظ بالاترین استانداردهای کیفیت مورد نیاز برای برنامه های پخش حرفه ای.
ویژگی های اصلی گلوله
-
انتقال ویدیوی چند کانال HD
پشتیبانی از انتقال ویدیویی 3G-SDI دو طرفه 4 کانال از طریق یک کابل فیبر نوری
-
حفاظت پیشرفته از یکپارچگی سیگنال
تعادل خودکار کابل و ساعت مجدد از 270Mbps به 3Gbps کیفیت سیگنال مطلوب را تضمین می کند
-
کیفیت ویدیوی استاندارد پخش
انتقال کامل دیجیتال بدون فشرده سازی با حفظ ویدیو در سطح پخش و صدا با کیفیت سی دی
-
ادغام سیستم دوربین حرفه ای
سازگاری مستقیم با دوربین های 3G-SDI و پشتیبانی از پروتکل های کنترل RS-485 معکوس
-
انتقال فاصله طولانی
قابلیت انتقال در مسافت های دور از 10 تا 120 کیلومتر بدون تخریب سیگنال
-
طراحی انرژی صنعتی
ورودی قدرت بلوک ترمینال برای اتصال قابل اعتماد در کاربردهای صنعتی و پخش
-
عملیات قابل تعویض گرم
پشتیبانی از تبادل گرم و وصل کردن گرم برای نگهداری سیستم بدون وقفه
-
تکنولوژی پیشرفته نوری
از تکنیک های فیبر WDM / CWDM / DWDM با محدوده پویا نوری برتر استفاده می کند
-
عملکرد در دمای وسیع
محدوده درجه حرارت صنعتی بسیار گسترده (-40 °C تا + 85 °C) برای استفاده در محیط های شدید
-
عملیات پیکربندی صفر
سیستم انتقال فیبر نوری نیاز به تنظیم قبل از نصب و استفاده ندارد
مشخصات فنی و شاخص ها
|
رابط فیبر نوری
|
|
رابط فیبر
|
SLC غیرفعال
|
|
فاصله انتقال
|
۵۵۰ متر تا ۲۰ کیلومتر
|
|
طول موج
|
1310nm/1550nm
|
|
ویدیو
|
|
رابط ویدیویی
|
BNC
|
|
ویدیو مقاومت ورودی/خرید
|
75Ω
|
|
ولتاژ ورودی/خرید ویدئو
|
معمولاً: 1Vpp حداقل 0.5Vpp، حداکثر 1.5Vpp
|
|
نرخ بیت ویدیو
|
حداکثر 3.2Gb/s
|
|
سود متمایز (10٪)️90٪ APL)
|
< ۱٪
|
|
پشتیبانی از فرمت SDI
|
625/25 PAL
|
|
525/29.97 NTSC، 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/5994
|
|
1080P 23.98/24/30/50/60
|
|
استاندارد SDI ویدئو
|
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI)
|
|
SMPTE425M3Gb/s نقشه برداری ((3G-SDI)
|
|
SMPTE424M 3Gb / s رابط سریال ((3G-SDI)
|
|
داده ها
|
|
رابط فیزیکی
|
ترمینال پیچ استاندارد صنعتی
|
|
نوع داده
|
RS4 عقب85
|
|
حمایت از فرکانس/ نرخ
|
حداکثر 57600bps برای RS485
|
|
BER
|
<109
|
|
برق
|
|
آداپتور برق
|
AC 110220 ولت
|
|
مصرف برق
|
<15W
|
|
شاخص LED
|
|
SDI A/B/C/D/E/F/G/H
|
ویدیوی SDI
|
|
PWR
|
منبع برق
|
|
ماشین آلات
|
|
ابعاد (LxWxH)
|
19 اينچ 1U (483 × 220 × 44.45 میلی متر)
|
|
Wهشت
|
7 کیلوگرم در هر جفت
|
|
قفس
|
کیس آلومینیومی
|
|
گزینه های نصب
|
نصب رَک
|
|
محیط زیست
|
|
دمای کار
|
-20°C+70°C
|
|
دمای ذخیره سازی
|
-40°C+80°C
|
|
رطوبت کاری
|
0 تا 95%
|
|
MTBF
|
≥100000 ساعت
|
اطلاعات سفارش
|
مدل
|
توضیحات
|
|
LNK-3GSDI-4BV
|
4-چ دو طرفه 3G-SDI ویدیو با حلقه خارج، 20 کیلومتر، SM،FC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
|
|
LNK-3GSDI-4BV1R
|
ویدیوی SDI دو طرفه 4-Ch با حلقه + 1-Ch RS485 داده های معکوس، 20km، SM،FC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
|
سناریوهای کاربرد
-
سیستم های تولید زنده چند دوربین استودیوی پخش
-
مکان ورزشی پخش ویدیوی HD با صفحه نمایش بزرگ
-
شبکه های توزیع ویدیو در کلاس های آموزش از راه دور
-
انتقال سیگنال نمایش چند صفحه ای برای رویدادهای زنده
-
تمدید سیگنال ایستگاه تلویزیونی در فضای باز
