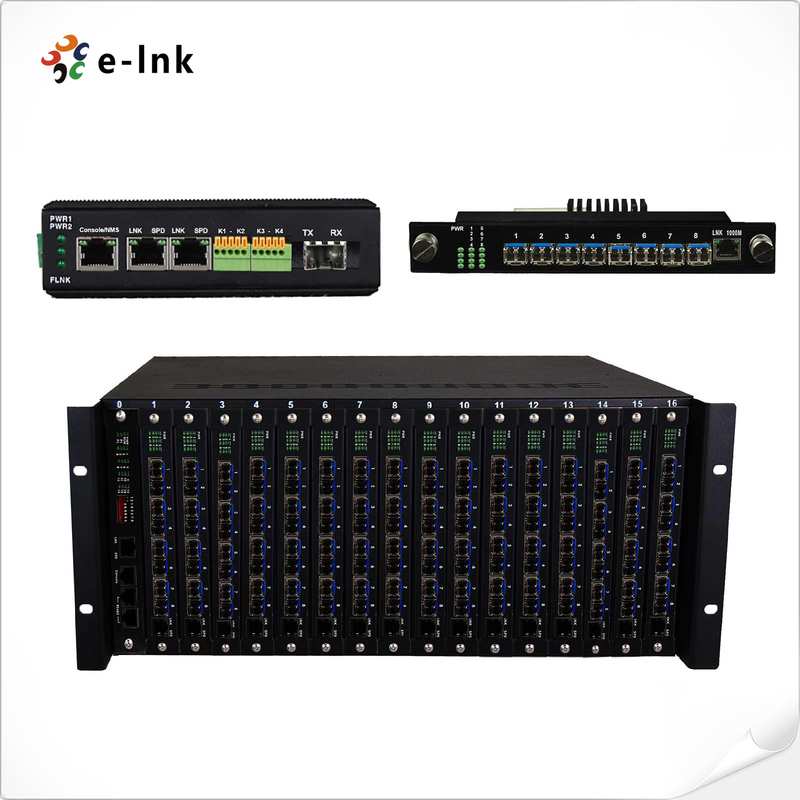

پورت صنعتی 2 RS232 RS485 RS422 به سیستم سرور اترنت SNMP
پورت صنعتی 2 RS232 RS485 RS422 به سیستم سرور اترنت SNMP
مدل: LNK-ISE200
توضیحات محصول و مرور کلی
سیستم سرور صنعتی 2xRS232/422/485 به اترنت یک راه حل جامع برای
یکپارچه سازی دستگاه های سریالی قدیمی در شبکه های مدرن مبتنی بر IP.
دو قطعه اصلی: واحد از راه دور با طراحی صنعتی DIN-rail که غوطه ور می شود
2 کانال از داده های سریال RS232/422/485 به بسته های IP و تجهیزات اداری مرکزی ساخته شده در اطراف
یک پلت فرم شاسی 4U که جمع آوری و مدیریت چندین اتصال از راه دور. واحد از راه دور
به طور موثر ارتباطات سریالی را به داده های شبکه تبدیل می کند
پورت ها و رابط نوری Fast Ethernet واحد، امکان گزینه های اتصال انعطاف پذیر برای انواع
محیط های صنعتی
در دفتر مرکزی، سیستم مبتنی بر شاسی، قابلیت های انکشاف با چگالی بالا را با
هشت پورت نوری Fast Ethernet و یک پورت Gigabit Ethernet uplink، که ظرفیت مقیاس پذیر را فراهم می کند
برای مدیریت چندین دستگاه سریال از راه دور در شبکه های توزیع شده.
تکنولوژی پیشرفته بسته بندی برای اطمینان از انتقال قابل اعتماد داده های سریالی از طریق شبکه های IP،
حفظ یکپارچگی داده ها در حالی که امکان نظارت و کنترل در زمان واقعی تجهیزات از راه دور را فراهم می کند.
این معماری به طور موثر شکاف بین سیستم های ارتباطی سریالی سنتی و سیستم های ارتباطی مدرن را برطرف می کند.
زیرساخت های اترنت، ایجاد یک پلت فرم یکپارچه برای برنامه های اتوماسیون صنعتی.
طراحی شده برای کاربردهای صنعتی سخت، این سیستم سرور عملکرد قوی در
شرایط سخت عملیاتی در حالی که قابلیت های جامع مدیریت شبکه را فراهم می کند.
این راه حل به ویژه برای سیستم های SCADA، شبکه های اتوماسیون صنعتی و تاسیسات مناسب است.
برنامه های کاربردی مدیریت که در آن تبدیل سریال به اترنت قابل اعتماد بسیار مهم است.
طراحی شاسی و واحدهای از راه دور درجه صنعتی، این سیستم انعطاف پذیری استثنایی برای گسترش
اتصال دستگاه سریال در حالی که حفظ کنترل متمرکز و نظارت از طریق استاندارد
پروتکل های مدیریت شبکه، که آن را انتخاب ایده آل برای مدرن سازی ارتباطات صنعتی می کند
زیرساخت بدون جایگزینی تجهیزات سریال موجود.
ویژگی های اصلی گلوله
-
واحد از راه دور صنعتی DIN-Rail
دستگاه های کامپکت ریموت نصب شده بر روی ریل با رابط مدیریت کنسول (RS232) برای نصب و نگهداری ساده
-
تبدیل دوگانه سریال به IP
پشتیبانی از 2 پورت سریالی RS232/422/485 با بسته بندی IP از طریق تراشه سوئیچ پیشرفته اترنت و معماری FPGA
-
رابط سه گانه اترنت
2 پورت الکتریکی Fast Ethernet و 1 پورت نوری Fast Ethernet را با قابلیت مدیریت OAM از راه دور فراهم می کند
-
مدیریت مرکزی شاسی
شاسی کارت 4U با 8 پورت نوری Fast Ethernet و 1 Gigabit Ethernet uplink برای انتشار چگالی بالا
-
مدیریت SNMP جامع
پشتیبانی کامل از مدیریت شبکه SNMP که امکان پیکربندی و نظارت از راه دور از هر دو دستگاه محلی و همتا را فراهم می کند
-
مدیریت پهنای باند
تخصیص پهنای باند اترنت قابل تنظیم بین انتهای محلی و از راه دور برای بهینه سازی عملکرد شبکه
-
عملکرد OAM از راه دور
پشتیبانی از چارچوب عملیاتی، مدیریت و نگهداری از راه دور برای تشخیص شبکه پیشرفته
-
معماری سیستم مقیاس پذیر
طراحی شاسی ماژولار که از چندین واحد از راه دور با مدیریت و نظارت متمرکز پشتیبانی می کند
-
محیط صنعتی
ساخت و ساز محکم مناسب برای محیط های صنعتی خشن با عملکرد قابل اعتماد
-
نظارت در زمان واقعی
نظارت مداوم بر وضعیت و پیکربندی پارامتر برای تجهیزات محلی و از راه دور
مشخصات فنی و شاخص ها
|
رابط فیبر نوری
|
|
طول موج کاری
|
1310nm، 1490nm، 1550nm
|
|
نرخ
|
100M، حالت دوگانه کامل یا نیمه دوگانه
|
|
پروتکل
|
از IEEE 802 پشتیبانی می کند.3، IEEE 802.1Q (VLAN)
|
|
جدول آدرس های MAC
|
شما می توانید 4096 آدرس های MAC یاد بگیرند
|
|
رابط فیزیکی
|
FC / SC / ST / LC
|
|
فاصله انتقال
|
فاصله ای که فیبر حمل می شود به دلیل از دست دادن مسیر نوری و از دست دادن اضافی به دلیل ترمینال های اتصال، کانکتورها، پانل های پچ محدود می شود.فاصله انتقال همچنین ممکن است توسط پهنای باند فیبر نوری محدود شود.
|
|
رابط 10/100M Ethernet
|
|
پروتکل
|
مطابق با IEEE 802 است.3، IEEE802.1Q (VLAN)
|
|
نرخ
|
10 / 100M سازگاری، کامل / نیمه دوگانه کاملا سازگاری MAC
|
|
جدول آدرس
|
شما می توانید آدرس 8K MAC را یاد بگیرید
|
|
رابط فیزیکی
|
پورت RJ45، پشتیبانی از Auto-MDIX (تعدیل خطی / مستقیم)
|
|
رابط RS232/422/485
|
|
نرخ
|
0-115200Kbps
|
|
ویژگی های رابط
|
EIA RS232 RS422 RS485
|
|
کانکتور
|
ترمینال فونیکس
|
|
محیط کار
|
|
دمای کار
|
-40°C ~ 80°C
|
|
رطوبت کاری
|
۵٪ تا ۹۵٪ (بدون فشرده سازی)
|
|
دمای ذخیره سازی
|
-40°C ~ 85°C
|
|
MTBF
|
> 100000 ساعت
|
|
مشخصات و مکانیک
|
|
مدل
|
LNK-ISE200
|
|
توضیحات عملکرد محصول
|
2*RS232/422/485 سرور سریال
|
|
 تجارت شرح بندر
|
2* رابط برقی ایثرنتی سریع؛
|
|
1* رابط نوری سریع اترنت
|
|
2* RS232/422/485 رابط
|
|
منبع برق
|
دو ورودی برق اضافی DC9-48V/AC9-48V،
|
|
مصرف برق <10W
|
|
حفاظت از بیش از حد: پشتیبانی؛ محافظت از قطب معکوس: پشتیبانی؛ محافظت از افزوده: پشتیبانی
|
|
ترمینال دسترسی: 4-پین پلگ-این ترمینال پچ 5.08mm
|
|
ابعاد (LxWxH)
|
133mm × 120mm × 41mm
|
|
قفس
|
حفاظت IP30، قاب فلزی
|
|
نصب
|
35mm DIN-Rail، نصب روی دیوار
|
|
وزن
|
750 گرم
|
اطلاعات سفارش
|
ماده
|
توضیحات
|
|
ريموت
|
|
LNK-ISE200
|
صنعت2xRS232/422/485 به سرور اترنت:2xRS232/422/485 پورت + 2x10/100M پورت اترنت + 1x100M پورت SFP, به استثنای ماژول SFP، مستقل، پشتیبانی از نصب DIN-Rail و نصب دیوار، 12 ~ 36VDC واردات برق،بدون آداپتور برق, دمای کار -40°C ~ 80°C
|
|
پایان محلی
|
|
|
LNK-F8G1
|
سرور سریال کارت 8*100Base-FX+1GE:پورت SFP 2x100M + پورت Ethernet 1x10/100/1000M, پورت نوری SFP، بدون ماژول SFP، مي تونه وارد شاسي LNK-C4U بشه
|
|
LNK-C4U
|
شاسی 4U برای کارت نوع 8*100Base-FX+1GE سرور سریالی، پشتیبانیمدیریت SNMP,منبع برق دوگانه,16 اسلات، می تواند 16pcs کارت نوع 8*100Base-FX + 1GE سرور سریال وارد
|
سناریوهای کاربرد
-
سیستم های شبکه دستگاه های از راه دور اتوماسیون صنعتی
-
تجهیزات کارخانه شبکه های تبدیل سریال به اترنت
-
شبکه های ارتباطی واحد پایانی از راه دور سیستم SCADA
-
سیستم های یکپارچه سازی شبکه کنترل کننده اتوماسیون ساختمان
-
شبکه های نظارت و مدیریت تجهیزات توزیع برق
