صنعتی 4 کانال RS232 RS485 RS422 فیبر رسانه تبدیل دو حلقه اضافی

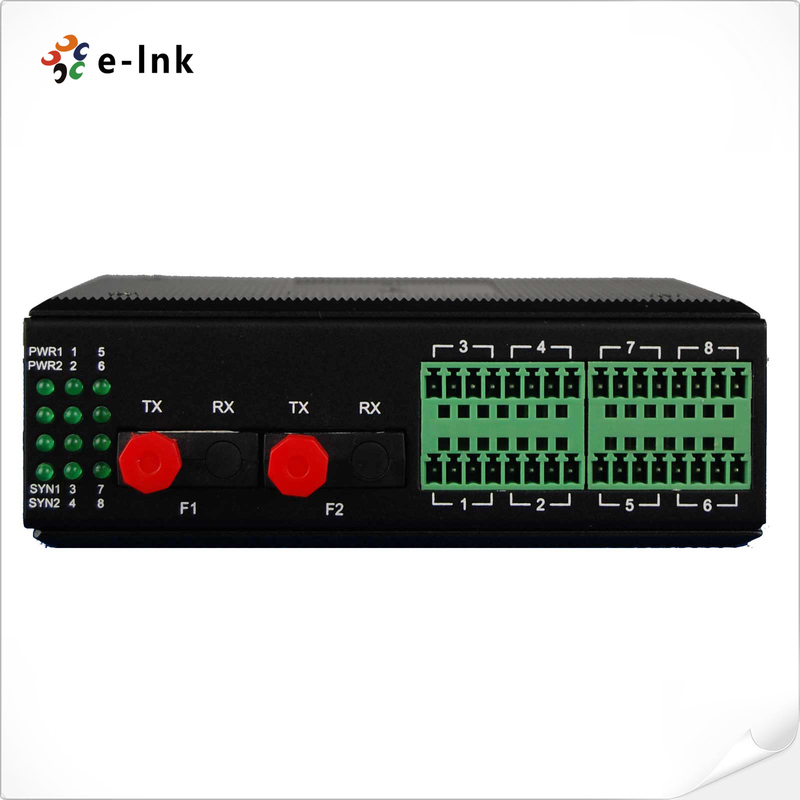

مبدل رسانه فیبر نوری صنعتی 4 کاناله RS232 RS485 RS422 با حلقه دوگانه افزونه

مدل: سری LNK-GYS200

 توضیحات محصول و بررسی اجمالی

مبدل رسانه فیبر نوری حلقه دوگانه صنعتی 1 تا 4 کاناله RS232/RS422/RS485، یک راه‌حل شبکه‌ای پیشرفته برای سیستم‌های ارتباط سریال صنعتی است که به قابلیت اطمینان بالا و پیکربندی‌های توپولوژی انعطاف‌پذیر نیاز دارد. این مبدل رسانه قوی از 1 تا 4 کانال RS232، RS422 و RS485 از طریق زیرساخت فیبر نوری پشتیبانی می‌کند و امکان معماری‌های شبکه متنوعی از جمله اتصالات نقطه به نقطه، شبکه‌های زنجیره‌ای، پیکربندی‌های ستاره‌ای و توپولوژی‌های حلقه افزونه با قابلیت خودترمیمی را فراهم می‌کند. مکانیسم حفاظت حلقه دوگانه، عملکرد مداوم را با تشخیص خودکار شکستگی فیبر و مسیریابی مجدد داده‌ها از طریق مسیرهای جایگزین در عرض 30 میلی‌ثانیه تضمین می‌کند و ارتباط بدون وقفه را در برنامه‌های صنعتی حیاتی حفظ می‌کند.

این مبدل که به‌طور خاص برای محیط‌های صنعتی سخت طراحی شده است، محدودیت‌های سنتی ارتباطات رابط سریال را با افزایش فواصل انتقال و در عین حال حفظ سرعت داده بالا تا 115.2 کیلوبیت بر ثانیه در هر کانال، به‌طور موثر برطرف می‌کند. پیاده‌سازی فناوری فیبر نوری، تداخل الکترومغناطیسی، مشکلات حلقه زمین و آسیب ناشی از صاعقه را که معمولاً شبکه‌های سریال مبتنی بر مس را آزار می‌دهد، به‌طور کامل از بین می‌برد. ایزولاسیون نوری پیشرفته دستگاه، جداسازی الکتریکی کاملی را بین تجهیزات متصل فراهم می‌کند و قابلیت اطمینان، امنیت و محرمانگی ارتباطات داده را در تمام کانال‌های انتقال به طور قابل توجهی افزایش می‌دهد.

این مبدل رسانه پیچیده، کاربرد ایده‌آلی را در بخش‌های مختلف صنعتی از جمله اتوماسیون کارخانه، سیستم‌های کنترل فرآیند و نظارت بر زیرساخت‌های حیاتی پیدا می‌کند که در آن قابلیت اطمینان شبکه بسیار مهم است. پشتیبانی از توپولوژی انعطاف‌پذیر، امکان ادغام یکپارچه در شبکه‌های موجود را فراهم می‌کند و در عین حال مقیاس‌پذیری را برای توسعه‌های آینده فراهم می‌کند. این راه‌حل با ساختار قوی و قابلیت‌های خودترمیمی هوشمند خود، به اپراتورهای صنعتی یک پلتفرم ارتباطی قابل اعتماد و ایمن ارائه می‌دهد که به طور چشمگیری انعطاف‌پذیری شبکه را بهبود می‌بخشد و در عین حال هزینه‌های نگهداری مرتبط با سیستم‌های ارتباط سریال سنتی را در محیط‌های چالش‌برانگیز الکتریکی کاهش می‌دهد و آن را به ویژه برای سیستم‌های مدیریت حمل و نقل، شبکه‌های توزیع انرژی و برنامه‌های اینترنت اشیا صنعتی که به تحویل داده تضمین شده نیاز دارند، مناسب می‌کند.

ویژگی‌های کلیدی

گلوله‌ها

معماری IC اختصاصی

ساخته شده بر روی مدارهای مجتمع توسعه یافته خود، ارائه پردازش سیگنال بهینه و افزایش قابلیت اطمینان سیستم

طراحی رابط مستقل چند کاناله

پورت‌های سریال مستقل 1 تا 4 کاناله قابل تنظیم با جداسازی فیزیکی کامل بین تمام کانال‌ها

حفاظت حلقه افزونه فیبر دوگانه

خطوط فیبر نوری دوگانه با سوئیچینگ خودکار زیر 50 میلی‌ثانیه در هنگام خرابی خط برای حفظ یکپارچگی ارتباطات

گزینه‌های پیکربندی رابط انعطاف‌پذیر

پشتیبانی از رابط‌های RS232/RS422/RS485 با پشتیبانی 3 سیمه RS232 و سیگنال‌های کنترل جریان جامع

تنظیم خودکار نرخ باود

تمام کانال‌های سریال از تشخیص خودکار نرخ باود از 0 تا 115200bps برای انتقال داده‌های ناهمزمان پشتیبانی می‌کنند

پشتیبانی از توپولوژی شبکه پیشرفته

امکان پیکربندی‌های شبکه نقطه به نقطه، زنجیره‌ای، ستاره‌ای و حلقه افزونه با قابلیت خودترمیمی

حفاظت الکتریکی درجه صنعتی

ایزولاسیون نوری کامل که ایمنی در برابر EMI، حلقه‌های زمین و نوسانات ناشی از صاعقه را فراهم می‌کند

خودترمیمی شبکه با سرعت بالا

حفاظت شبکه حلقه افزونه با تشخیص و بازیابی خودکار خطا در عرض 30 میلی‌ثانیه

محدوده دمای عملیاتی گسترده

رتبه دمای صنعتی از -40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد برای استقرار در محیط‌های سخت

انتقال داده ایمن

فناوری فیبر نوری که جداسازی الکتریکی کامل و محرمانگی داده‌ها را در تمام کانال‌ها تضمین می‌کند

• مشخصات فنی و شاخص‌ها
  فیبر

• فیبر چند حالته
  :

• 50/125um، 62.5/125um
  حداکثر فاصله انتقال

• 2
  کیلومتر @ 62.5/ 125um

• چند
  حالت

• فیبر، تضعیف (3dbm/km) طول موج
  820nm

• توان انتقال
  -12dBm (حداقل) ~ -9dBm (حداکثر)

• حساسیت گیرنده
  -28dBm (حداقل)

• بودجه لینک
  16dBm

• فیبر تک حالته
  :

8/125um، 9/125um

4
