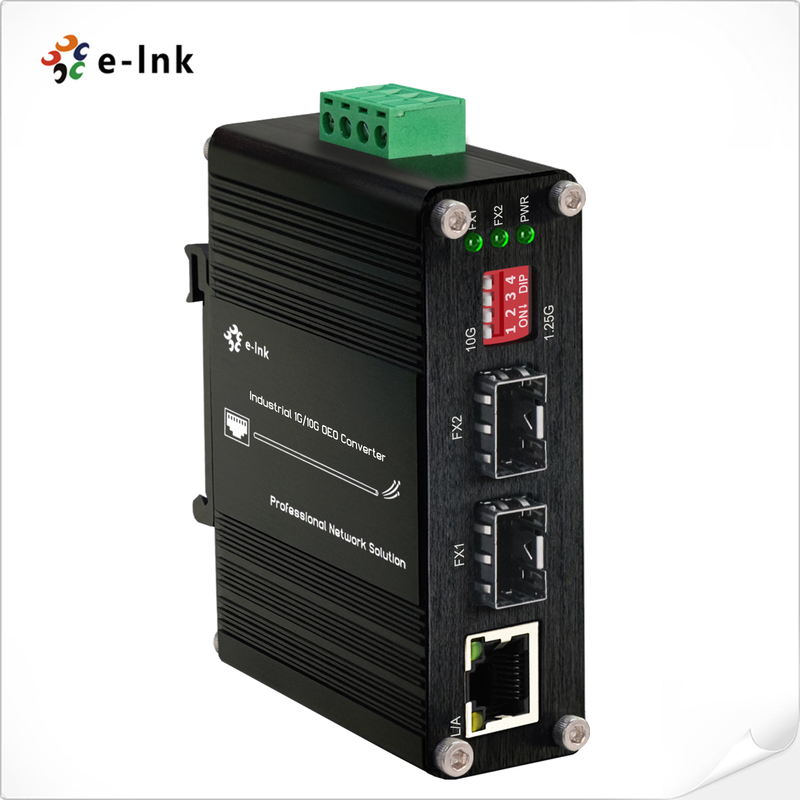

10G صنعتی SFP+ به SFP+ OEO Converter (3R Repeater) با رسانه های 1G Ethernet

مبدل OEO صنعتی 1G/10G SFP+ به SFP+ (تکرارکننده 3R) با 1G عملکرد مبدل رسانه اترنت

بررسی اجمالی محصول:

سری ETH-IMC2402-OEO یک مبدل نوری-الکتریکی-نوری (OEO) 1G/10G SFP+ به SFP+ با درجه صنعتی است که برای توسعه شبکه با سرعت بالا و تبدیل رسانه در محیط‌های پر تقاضا طراحی شده است. این دستگاه همه کاره هم به عنوان تکرارکننده فیبر 3R (تقویت مجدد، شکل‌دهی مجدد، زمان‌بندی مجدد) برای انتقال 10 گیگابیت بر ثانیه در مسافت‌های طولانی و هم به عنوان مبدل رسانه اترنت 1G عمل می‌کند و یکپارچگی سیگنال را در بخش‌های شبکه گسترده تضمین می‌کند.

این مبدل که از چندین پروتکل از جمله SDH/SONET STM-64/OC-192، 10G Fiber Channel و 10G Ethernet پشتیبانی می‌کند، برای برنامه‌های ستون فقرات شبکه در زیرساخت‌های SAN، LAN و MAN ایده‌آل است. این دستگاه دارای تبدیل طول موج نوری انعطاف‌پذیر (1310 نانومتر/1550 نانومتر/CWDM/DWDM) و عملکرد حلقه برگشتی است و آن را برای اتاق‌های مخابرات، مراکز داده و آزمایشگاه‌های تحقیق و توسعه مناسب می‌کند.

این مبدل با محدوده دمای عملیاتی گسترده از -40 درجه سانتی‌گراد تا 80 درجه سانتی‌گراد و طراحی صنعتی قوی، اتصالات فیبر نوری را تا 120 کیلومتر به طور قابل اعتماد گسترش می‌دهد و در عین حال تبدیل یکپارچه بین رابط‌های فیبر و مسی را فراهم می‌کند. قابلیت‌های بازسازی سیگنال پیشرفته آن عملکرد بهینه را در شرایط محیطی سخت تضمین می‌کند و آن را به یک راه‌حل ضروری برای استقرار زیرساخت‌های شبکه پرسرعت مدرن تبدیل می‌کند.

ویژگی های محصول:

✅ بازسازی سیگنال 3R پیشرفته: دارای فناوری Reamplify، Reshape و Retiming (3R) برای اطمینان از یکپارچگی سیگنال و به حداقل رساندن از دست رفتن داده‌ها در مسافت‌های انتقال طولانی.

✅ انتقال شفاف با تأخیر کم: تبدیل پروتکل شفاف را با تأخیر بسیار کم ارائه می‌دهد که برای برنامه‌های بی‌درنگ و شبکه‌های داده با سرعت بالا ایده‌آل است.

✅ طراحی SFP+ با قابلیت اتصال داغ: از ماژول‌های SFP+ با قابلیت تعویض داغ با نشانگرهای LED وضعیت جامع برای نصب آسان و نظارت بی‌درنگ پشتیبانی می‌کند.

✅ پشتیبانی از طول موج انعطاف‌پذیر: با طول موج‌های DWDM/CWDM تجویز شده توسط ITU-T سازگار است و دارای نظارت تشخیصی دیجیتال (DDM) برای مدیریت دقیق فیبر است.

✅ آزمایش شبکه پیشرفته: از عملکرد Loop-back و انتقال فریم Jumbo برای تشخیص کارآمد شبکه و توان عملیاتی داده بهینه شده پشتیبانی می‌کند.

✅ انعطاف‌پذیری فیبر با نرخ دوگانه: سوئیچ DIP امکان جابجایی یکپارچه بین نرخ داده فیبر 1.25G و 10G را فعال می‌کند و گزینه‌های استقرار متنوعی را ارائه می‌دهد.

✅ تبدیل رسانه چند منظوره: هم به عنوان مبدل OEO 10G و هم به عنوان مبدل رسانه اترنت 1G عمل می‌کند و از تبدیل مسی به فیبر و فیبر به فیبر پشتیبانی می‌کند.

✅ طراحی صنعتی مقاوم: محفظه آلومینیومی با درجه IP40 عملکرد قابل اعتماد را در محیط‌های سخت با محافظت EMI برتر تضمین می‌کند.

✅ گزینه‌های نصب انعطاف‌پذیر: از نصب ریل DIN و نصب دیواری برای استقرار آسان در کابینت‌های صنعتی و محیط‌های محدود به فضا پشتیبانی می‌کند.

✅ عملکرد در دمای گسترده: عملکرد پایدار را در محدوده دمایی -40 درجه سانتی‌گراد تا 80 درجه سانتی‌گراد حفظ می‌کند که برای کاربردهای محیطی شدید مناسب است.

سناریوهای کاربردی

• شبکه‌های ستون فقرات مخابرات: بازسازی سیگنال 10G و تبدیل طول موج را برای شبکه‌های SDH/SONET STM-64/OC-192 در شبکه‌های منطقه شهری (MAN) و شبکه‌های گسترده (WAN) با عملکرد 3R فراهم می‌کند که یکپارچگی سیگنال را تضمین می‌کند.

• اتصال متقابل مرکز داده: اتصالات فیبر از راه دور را بین مراکز داده با استفاده از طول موج‌های DWDM/CWDM فعال می‌کند و از فریم‌های جامبو و انتقال با تأخیر کم برای شبکه‌های منطقه ذخیره‌سازی (SAN) و مزارع سرور پشتیبانی می‌کند.

• ستون فقرات اتوماسیون صنعتی: شبکه‌های اترنت صنعتی 10G را در تأسیسات تولید با محافظت IP40 و عملکرد در دمای گسترده (-40 درجه سانتی‌گراد تا 80 درجه سانتی‌گراد) برای اتصال محیط‌های سخت گسترش می‌دهد.

• نظارت و آزمایش شبکه فیبر: از عملکرد حلقه برگشتی و پشتیبانی DDM برای تشخیص شبکه و نظارت بر عملکرد در اتاق‌های مخابرات و زیرساخت‌های حامل استفاده می‌کند.

• سیستم‌های انتقال از راه دور: بازسازی سیگنال نوری را برای مسافت‌های تا 120 کیلومتر در شبکه‌های پردیس، سیستم‌های حمل و نقل هوشمند و ارتباطات ابزار با تبدیل پروتکل شفاف تسهیل می‌کند.

• مهاجرت شبکه ترکیبی: به عنوان مبدل رسانه با نرخ دوگانه بین اترنت مسی 1G و شبکه‌های فیبر 10G عمل می‌کند و از ارتقاء یکپارچه شبکه و ادغام شبکه ناهمگن پشتیبانی می‌کند.

• زیرساخت شبکه تلفن همراه: از اتصالات 5G front-haul و backhaul با انعطاف‌پذیری SFP+ با قابلیت تعویض داغ و همگام‌سازی زمان‌بندی دقیق برای استقرار شبکه تلفن همراه پشتیبانی می‌کند.

شاخص‌های فنی

داده های عملکرد	شاخص های فنی
عملکرد تجهیزات	تکرارکننده 3R
سرعت انتقال	10G: 8.5 گیگابیت بر ثانیه - 11.7 گیگابیت بر ثانیه
پروتکل ها	8.5G Fiber Channel SONET OC-192, SDH STM-64 (9.95 گیگابیت بر ثانیه) 10G WAN (10 گیگابیت بر ثانیه) 10G LAN (10.31 گیگابیت بر ثانیه) OTN OTU-2 (G.709) (10.70 گیگابیت بر ثانیه) 10G LAN با کدگذاری FEC 255/237 (11.09 گیگابیت بر ثانیه) 10G Fiber Channel (11.32 گیگابیت بر ثانیه) 10G POS
نوع رابط	SFP+ به SFP+
فاصله انتقال	ماژول SFP+: تا 80 کیلومتر
حداکثر بسته نرخ ارسال	14,880,950/S
دمای عملیاتی	-40 درجه سانتی‌گراد تا 80 درجه سانتی‌گراد (-40 درجه فارنهایت تا 176 درجه فارنهایت)
دمای ذخیره سازی	-40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)
رطوبت نسبی	5٪ تا 95٪ غیر متراکم
MTBF	> 200,000 ساعت
Eمشخصات مبدل رسانه thernet
استانداردها	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x کنترل جریان Full-duplex
حالت کار	10/100/1000BASE-T به 1000BASE-SX/LX
نوع پورت	SFP به RJ45
کابل های شبکه	جفت تابیده 10BASE-T: 2-جفت UTP Cat. 3,4,5، تا 100 متر 100BASE-TX: 2-جفت UTP Cat. 5، تا 100 متر 1000BASE-T: 4-جفت STP Cat 5 تا 100 متر کابل فیبر نوری 1000BASE-SX: کابل فیبر چند حالته 50/125 میکرومتر یا 62.5/125 میکرومتر، تا 220/550 متر/2 کیلومتر. 1000BASE-LX: کابل تک حالته 9/125 میکرومتر، ارائه فاصله طولانی برای 10/20/40/80/120 کیلومتر (بسته به ماژول SFP)
الکتریکی و مکانیکی
ورودی برق	12~48VDC، برق اضافی (بلوک ترمینال 6 پین)
مصرف برق	8W حداکثر
حفاظت
اضافه بار ورودی برق	تنظیم مجدد خودکار
قطبیت معکوس	حاضر
DIP Switch
عملکرد سوئیچ DIP 4 رقمی	DIP	عملکرد	تنظیمات
	SW 1	1.25G/10G	روشن - 1.25~8.5G	خاموش - 10.3G یا 14.025G
	SW 2	رزرو شده	روشن - رزرو شده	خاموش - رزرو شده
	SW 3	رزرو شده	روشن - رزرو شده	خاموش - رزرو شده
	SW 4	رزرو شده	روشن - رزرو شده	خاموش - رزرو شده
نشانگرهای LED:
PWR	وضعیت برق
FX1	پورت SFP-1
FX2	پورت SFP-2
L/A	TP LINK/ACT
ابعاد (WxDxH)	95 x 70 x 30 میلی متر
وزن	0.25 کیلوگرم
محفظه	محفظه آلومینیومی
گزینه های نصب:	نصب ریل DIN
تاییدیه های نظارتی
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، کلاس A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

اطلاعات سفارش

برنامه I: مبدل OEO 1G/10G (تکرارکننده 3R)

برنامه II: عملکرد تجهیزات اترنت فیبر به مسی 1 گیگابیت بر ثانیه به عنوان مبدل رسانه فیبر به مسی
