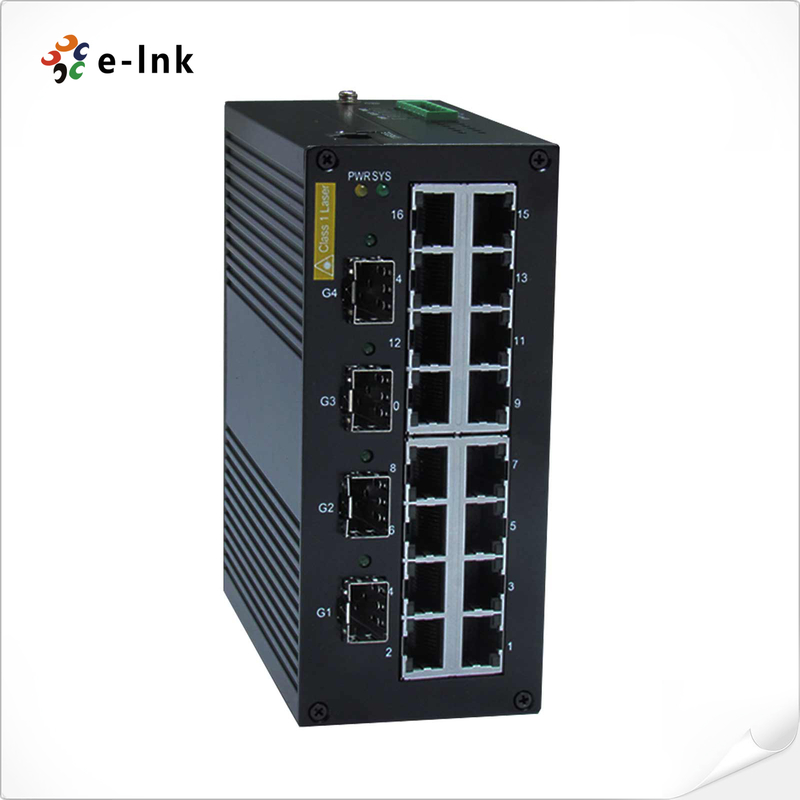

سوئیچ Ethernet صنعتی مدیریت شده: 16 x 10/100BASETX + 4 x 1000BaseX SFP

مدل

پورت های 16x10/100BaseTX+4x1000BaseX (جایگاه های SFP)

مزایا

رابط خط فرمان (CLI) برای پیکربندی سریع توابع مدیریت شده

پروتکل حلقه FMC "Fi Ring" (زمان بازیابی < 20ms) و RSTP/STP برای افزوده شدن شبکه

بررسی IGMP برای فیلتر کردن ترافیک چندرسانه ای

VLAN مبتنی بر پورت، IEEE 802.1Q VLAN و GVRP برای تسهیل برنامه ریزی شبکه

پشتیبانی از انعکاس پورت

لیست کنترل دسترسی پشتیبانی (ACL)

کنترل طوفان برای هر ترکیبی از کنترل ترافیک چند پخش، پخش و DLF

ویژگی های غنی QoS برای کنترل و مدیریت ترافیک داده

پورت ترنک برای استفاده بهینه از پهنای باند

SNMPv3، IEEE 802.1X، HTTPS و SSH برای افزایش امنیت شبکه

SNMPv1/v2c/v3 برای سطوح مختلف مدیریت شبکه

RMON برای نظارت موثر بر شبکه و توانایی پیشگیرانه

مدیریت پهنای باند از وضعیت غیر قابل پیش بینی شبکه جلوگیری می کند

عملکرد بندر قفل برای مسدود کردن دسترسی غیرمجاز بر اساس آدرس MAC

هشدار خودکار از طریق ایمیل، خروجی رله

با NMS FiVision (برنامه مدیریت شبکه صنعتی) برای نظارت بر ترافیک و رفع مشکلات شبکه کار می کند

مشخصات

استانداردها

IEEE 8023

IEEE 802.3u

IEEE 802.3z

IEEE 802.1D-2004 برای STP

IEEE 802.1w برای STP سریع

IEEE 802.1Q برای برچسب گذاری VLAN

IEEE 802.1p برای کلاس خدمات

IEEE 802.1X برای احراز هویت

IEEE 802.3ad برای پورت ترنک با LACP

IEEE 802.3x برای کنترل جریان

پروتکل ها

IGMPv1/v2، GVRP، SNMPv1/v2c/v3، DHCP Client،

TFTP، SMTP، RMON، HTTP، HTTPS، Telnet، Syslog،

SSH، SNMP Inform، SNTP سرور/مشتری

MIB

MIB-II، Ethernet-Like MIB، P-BRIDGE MIB، Q-BRIDGE MIB،

پل MIB، RSTP MIB، RMON MIB گروه 1، 2، 3، 9

کنترل جریان

کنترل جریان IEEE 802.3x، کنترل جریان فشار عقب

ویژگی های سوئیچ

صف های اولویت: 4

حداکثر تعداد VLAN های موجود: 256

دامنه شناسه VLAN: VID 1 تا 4094

گروه های IGMP: 256

اندازه جدول MAC: 8K

اندازه ی بافر بسته: 2 مگابایت

رابط

پورت های فیبر: 1000BaseX (SFP) ، 100BaseFX

پورت های RJ45: 10/100BaseTX مذاکره اتوماتیک

پورت کنسول: RS-232 ((RJ45) کانکتور)

تماس هشدار: 2 خروجی رله با ظرفیت حمل جریان 1A@24V

نیاز به انرژی

ولتاژ ورودی: 24 VDC (18 تا 36 VDC) ، ورودی های دوگانه اضافی

جریان ورودی:

در Access 740: <0.55A@24VDC

OnAccess 746: <0.55A@24VDC

حفاظت از جریان بیش از حد: در حال حاضر

حفاظت از قطب معکوس: در حال حاضر

کانکتور: بلوک های پایانی 6 تماس

خواص مکانیکی

محفظه: فلزی، حفاظت IP30

ابعاد: 60 × 112 x 138.5 میلی متر

وزن: 760 گرم

نصب: نصب DIN-Rail، نصب دیواری

محدودیت های زیست محیطی

دمای کار:

مدل های دمای وسیع: -40 تا +80°C (-40 تا 18)0°F)

رطوبت نسبی محیط: 5 تا 95 درصد (غیر فشرده سازی)

استانداردها و گواهینامه ها

ایمنی: UL 60950-1

EMI: FCC Part 15 Subpart B کلاس A، EN 55022 کلاس A

EMS:

EN 61000-4-2 (ESD) سطح 3، EN 61000-4-3 (RS) سطح 3

EN 61000-4-4 (EFT) سطح3، EN 61000-4-5 (Surge) سطح 3،

EN 61000-4-6 (CS) سطح 3، EN 61000-4-8 سطح 3

شوک: IEC 60068-2-27

سقوط آزاد: IEC 60068-2-32

ارتعاش: IEC 60068-2-6

دوره گارانتی: 5 سال
