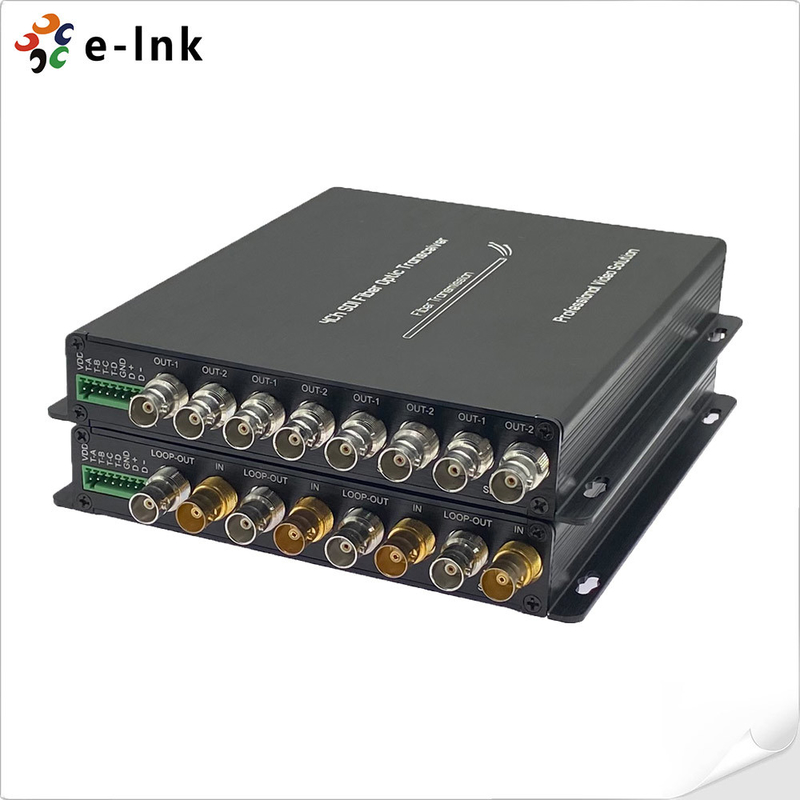

4-کانال 3G-SDI فیبر کنورتر با RS485 و Tally

ورودی SDI

SMPTE 424M، SMPTE 292M، SMPTE 259M، DVB-ASI، DVB-SSI و مخابرات/داتا کام

270Mbit/s - 1.48Gbit/s ️ 3Gbit/s

شماره ورودی: 4

از دست دادن انعکاس: >15DB

تعادل: 0 تا 150 متري3Gb/s

کانکتور:BNC

اپتیک

کانال: 1

نوع: تک حالت

فاصله انتقال: 20km (فاصله های دیگر اختیاری)

از دست دادن انعکاس: > 15dB

دیتر کردن: < 0.2UI

کانکتور:FC/UPC (SC)، LC، ST اختیاری)

خروجی SDI

شماره خروجی:4

سطح سیگنال: 800mV اسمی

زمان بالا رفتن/پایینی: 200ps

بیش از حد: <10٪ آمپلیت

از دست دادن انعکاس: >15dB

دیتر کردن: < 0.2UI

کانکتور: 75Ω BNC

داده ها

1ChRS-485 (full/half duplex) و پشتیبانی از NRZ، RZI و منچستر

حداکثر 57600bps برای RS485

کانکتور: ترمینال پیچ استاندارد صنعتی

تعداد چهار نفر: A، B، C، D

نشان قدرت و محیط زیست

دمای کار: -10°C+55°C

قدرت ورودی: 1A@12VDC

EMI/RFI: مطابق با استاندارد FCC Part 15 کلاس A، EMC اتحادیه اروپا

زمان متوسط بدون مشکل: >100000 ساعت

پشتیبانی از فرمت ویدئویی SDI

625/25PAL؛ 525/29.97NTSC؛ 525/23.98NTSC؛ 720p50؛ 720p59.94;

1080P23.98/24/30/50/60؛ 1080i 23/24/30/50/59.94;

LNK-HDSDI-4V1D4T

4-چ HD-SDI ویدیو با خروجی حلقه +1Ch به عقبRS485 + 4Chشمارش، اس ام 20 کيلومتر,FC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود

LNK-3GSDI-4V1D4T

4-چ 3G-SDI ویدیو با خروجی حلقه+ به عقبRS485 + 4Chشمارش، اس ام 20 کيلومتر,FC، از جمله یک فرستنده و یک گیرنده، که به صورت جفت استفاده می شود
