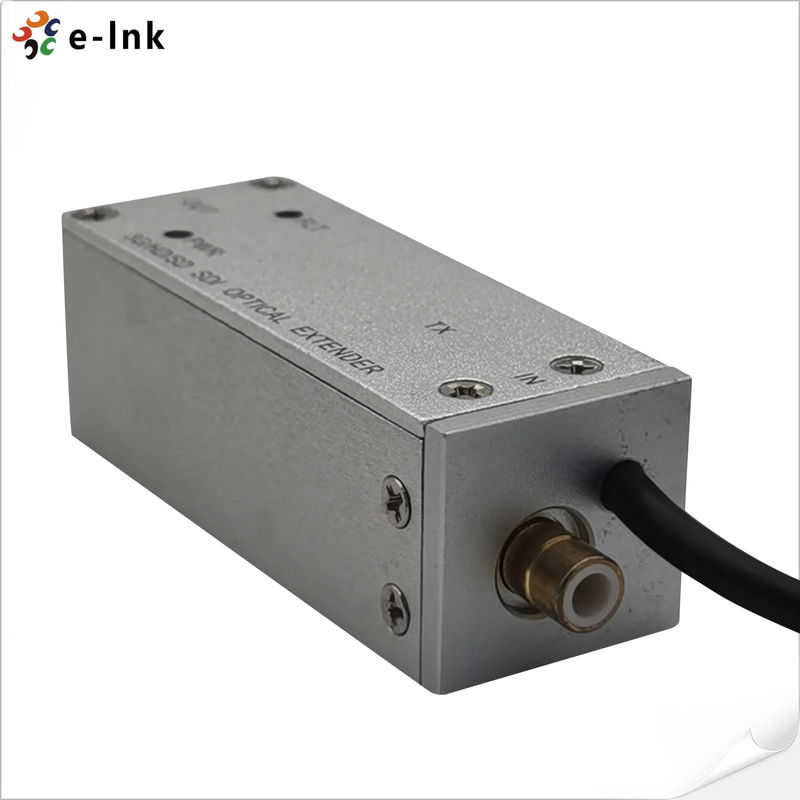

میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI

Name: میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI
Brand: E-link China Technology Co.,LTD
SKU: LNK-M3G-SMB1V-20 Series
Price: 594.00 USD
Availability: InStock

جزئیات محصول

Place of Origin: China

نام تجاری: E-link

Model Number: LNK-M3G-SMB1V-20 Series

شرایط پرداخت و حمل و نقل

Minimum Order Quantity: 1 pcs

قیمت: قابل مذاکره

Packaging Details: Carton Packaging

Delivery Time: 3-12 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal

Supply Ability: 1000 pcs/month

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                      مبدل فیبر نوری SMB SDI,افزایش دهنده 3G HD SDI,فرستنده نوری میکرو SDI, 3G HD SDI extender, micro SDI optical transmitter


Dimensions (LxWxH):	58 x 21 x 20 mm	Casing:	Aluminum Case
Mounting Options:	Desktop	Weight:	100g/pair
Operating Temperature (℃):	-20℃～+70℃	Storage Temperature:	-40℃～+80℃

Dimensions (LxWxH):	58 x 21 x 20 mm
Casing:	Aluminum Case
Mounting Options:	Desktop
Weight:	100g/pair
Operating Temperature (℃):	-20℃～+70℃
Storage Temperature:	-40℃～+80℃

توضیحات

میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI

SMB 3G/HD/SD-SDI میکرو-اکستندر نوری

مزایا

► تشخیص خودکار سیگنال 3G-SDI/HD-SDI/SD-SDI، بدون نیاز به انتخاب دستی

► فاصله انتقال تا 120 کیلومتر

► فناوری CWDM برای اجازه دادن به انتقال تا 16 (18) کانال از طریق یک فیبر

► مطابق با SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M، SMPTE344N

► مطابق با DVB-ASI (EN50083-9)

► دستورالعمل راحت وضعیت LED. نشانگر لینک فیبر، برق.

► برد PCB سازگار با محیط زیست (بدون سرب)

► برد PCB با طراحی چند لایه برای اطمینان از انتقال سیگنال پایدار و قابل اعتماد

بررسی اجمالی

سری LNK-M3G-SMB1V-20سیستم انتقال فیبر نوری میکرو اکستندر 3G-SDI/HD-SDI/SD-SDI که یک ویدئوی دیجیتال با کیفیت بالا 3G-SDI، HD-SDI، SD-SDI یا یک جریان DVB-ASI را از طریق یک فیبر تک حالته یا چند حالته که از استانداردهای SMPTE424M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI) پشتیبانی می کند، منتقل می کند. با فناوری انتقال فیبر نوری دیجیتال پیشرفته آن، نیازی به تنظیمات نیست، راه اندازی ساده و آسان برای کار است. سری میکرو اکستندر SDI از منبع تغذیه 5 ولت با مصرف برق کم استفاده می کند.

شاخص های فنی

ورودی SDI
استاندارد ویدیو	SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI)
استاندارد سیگنال	SD-SDI (270 مگابیت بر ثانیه)، HD-SDI (1.485 گیگابیت بر ثانیه)، 3G-SDI (2.97 گیگابیت بر ثانیه)
وضوح	10 بیت
p-p<	وضعیت لینک فیبر (فرستنده)امپدانس
75Ωکانکتور	Simplex LC، 3.125 گیگابیت بر ثانیه.
خروجی SDIسطح سیگنال	p-pV
p-p±
10%	زمان افزایش/کاهش<0.8nsلرزش HD-SDI<0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz
لرزش SDI	<0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz
امپدانس	75Ωکانکتور
SMB	رابط نوری
SFP	Simplex LC، 3.125 گیگابیت بر ثانیه.
≤	فاصله انتقال 120 کیلومتر
طول موج SM استاندارد
1310 نانومتر، 1550 نانومتر	طول موج CWDM1270~1610 نانومتر، شبکه 20 نانومتری مطابق با ITU-Tمحدوده دما
0~70˚C	الکتریکی
برق	5VDC، 1A
مصرف	<
5
W	نشانگر LED
FLT	وضعیت لینک فیبر (فرستنده)100 گرم/جفترومیزی
وضعیت لینک فیبر (گیرنده)
P	WR
Pوضعیت برق	مکانیکی
8 x 21 x 5	8 x 21 x 2
0 میلی متر
وزن	100 گرم/جفتمحفظه℃گزینه های نصب
رومیزیمحیطی	دمای کار
-	2
0	℃～
+
7	0℃اطلاعات سفارشMTBF℃～+8اطلاعات سفارشمدل
رطوبت کاری	0~95%MTBF≥100000 ساعتاطلاعات سفارشمدل
شرح	LNK-M3G-SMB1V-20
SMB 3G/HD/SD-SDI میکرو-اکستندر نوری، 1310/1550 نانومتر، Simplex LC، تک حالته، 20 کیلومتر شامل فرستنده و گیرنده، استفاده شده توسط جفت	کاربرد

میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI 0
