میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI

Name: میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI
Brand: E-link China Technology Co.,LTD
SKU: سری LNK-M3G-SMB1V-20
Price: 594.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: E-link

گواهی: ISO9001, CE, ROHS, FCC

شماره مدل: سری LNK-M3G-SMB1V-20

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 عدد

قیمت: negotiate

جزئیات بسته بندی: بسته استاندارد توسعه دهنده فیبر

زمان تحویل: ۳ تا ۵ روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram

قابلیت ارائه: 10000 در ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                      میکرو-اکستندر نوری HD/SD-SDI,میکرو-اکستندر نوری 3G/HD/SD-SDI, 3G/HD/SD-SDI Optical Micro-Extender


استاندارد سیگنال:	SD-SDI (270 مگابیت بر ثانیه)، HD-SDI (1.485 گیگابیت بر ثانیه)، 3G-SDI (2.97 گیگابیت بر ثانیه)	لرزش HD-SDI:	<0.2ui (134ps)@100khz ، <1.0ui (673ps)@10Hz
SFP:	Simplex LC ، 3،125Gbps. فاصله انتقال 12020 کیلومتری	طول موج CWDM:	1270 ~ 1610 نانومتر، شبکه 20 نانومتری طبق ITU-T
دمای ذخیره سازی:	-40℃℃+80℃	ابعاد (LxWxH):	58 × 21 × 20 میلی متر

استاندارد سیگنال:	SD-SDI (270 مگابیت بر ثانیه)، HD-SDI (1.485 گیگابیت بر ثانیه)، 3G-SDI (2.97 گیگابیت بر ثانیه)
لرزش HD-SDI:	<0.2ui (134ps)@100khz ، <1.0ui (673ps)@10Hz
SFP:	Simplex LC ، 3،125Gbps. فاصله انتقال 12020 کیلومتری
طول موج CWDM:	1270 ~ 1610 نانومتر، شبکه 20 نانومتری طبق ITU-T
دمای ذخیره سازی:	-40℃℃+80℃
ابعاد (LxWxH):	58 × 21 × 20 میلی متر

توضیحات

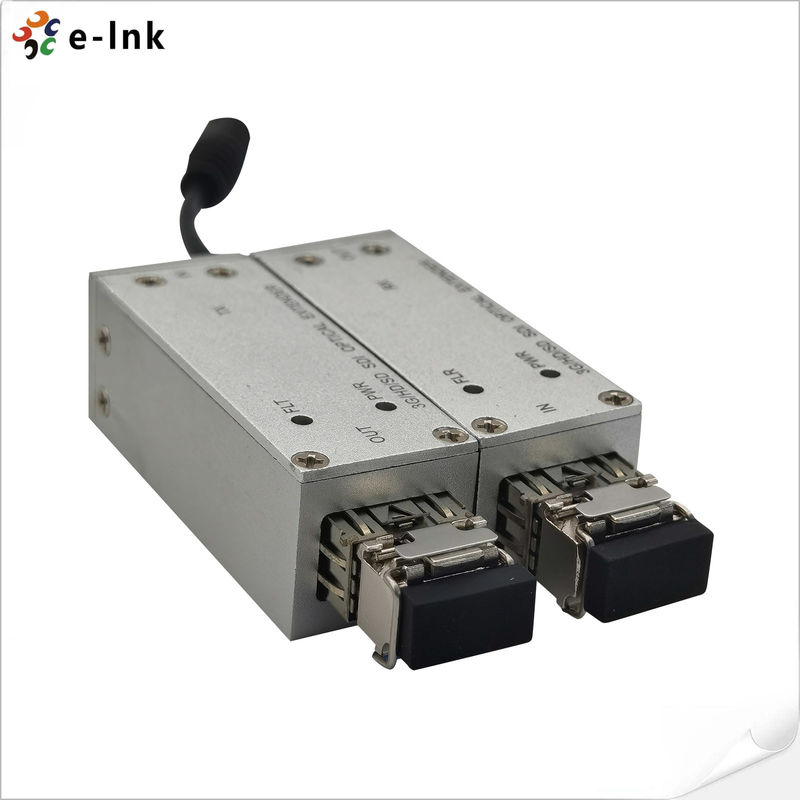

میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI

SMB 3G/HD/SD-SDI Optical Micro-Extender

مدل:LNK-M3G-SMB1V-20 سری

مرور کلی

سیستم انتقال فیبر نوری LNK-M3G-SMB1V-20 سری 3G-SDI/HD-SDI/SD-SDI

یک ویدیوی دیجیتال 3G-SDI، HD-SDI، SD-SDI با وضوح بالا یا یک جریان DVB-ASI از طریق یک حالت واحد یا چند حالت

فایبر پشتیبانی از SMPTE424M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI) استانداردهای. با پیشرفته

تکنولوژی انتقال فیبر نوری دیجیتال، هیچ تعدیلی لازم نیست، آسان برای راه اندازی و آسان برای کار است.

سری SDI micro extender از منبع برق 5V با مصرف انرژی کم استفاده می کند.

ویژگی ها

تشخیص خودکار سیگنال 3G-SDI/HD-SDI/SD-SDI، بدون نیاز به انتخاب دستی

فاصله انتقال تا 120 کیلومتر

تکنولوژی CWDM اجازه می دهد تا 16 (((۱۸) کانال برای انتقال بیش از یک فیبر

️ مطابق با SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M، SMPTE344N

مطابقت با DVB-ASI ((EN50083-9)

✓ آموزش مناسب وضعیت LED. شاخص لینک فیبر، قدرت.

صفحه PCB سازگار با محیط زیست است (بدون Pb)

صفحه PCB با طراحی چند لایه ای برای اطمینان از انتقال سیگنال پایدار و قابل اعتماد

شاخص های فنی

ورودی SDI
استاندارد ویدئو	SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI)
استاندارد سیگنال	SD-SDI ((270Mbps) ، HD-SDI ((1.485Gbps) ، 3G-SDI ((2.97Gbps))
قطعنامه	10 بیت
سطح سیگنال	۳۸۰mVp-p
مقاومت	75Ω
کانکتور	شرکت های کوچک
Sخروجی DI
سطح سیگنال	800mVp-p±10%
زمان افزایش/ افت	<0.8ns
HD-SDI Jitter	< 0.2UI ((134ps) @ 100kHz، < 1.0UI ((673ps) @ 10Hz
SDI Jitter	< 0.2UI ((740ps) @ 10Hz، 0.2UI ((740ps) @ 1kHz
مقاومت	75Ω
کانکتور	شرکت های کوچک
رابط نوری
SFP	LC ساده، 3,125Gbps. فاصله انتقال ≤120km
طول موج استاندارد SM	1310nm، 1550nm
طول موج CWDM	1270 ~ 1610nm، شبکه 20nm با توجه به ITU-T
محدوده دما	0 ~ 70 ̊C
برق
قدرت	5VDC، 1A
مصرف	<5W
شاخص LED
FLT	وضعیت پیوندهای فیبر (پردازنده)
FLR	وضعیت پیوندهای فیبر (مستقبل)
PWR	وضعیت قدرت
ماشین آلات
ابعاد (LxWxH)	۵۸ × ۲۱ × ۲۰ میلی متر
وزن	100 گرم در هر جفت
قفس	کیس آلومینیومی
گزینه های نصب	دسکتاپ
محیط زیست
دمای کار	-20°C+70°C
دمای ذخیره سازی	-40°C+80°C
رطوبت کاری	0 تا 95%
MTBF	≥100000 ساعت

درخواست

میکرو توسعه دهنده نوری SMB 3G/HD/SD-SDI 0

اطلاعات سفارش

مدل	توضیحات
LNK-M3G-SMB1V-20	SMB 3G/HD/SD-SDI Optical Micro-Extender، 1310/1550nm، Simplex LC، Single Mode، 20KM شامل فرستنده و گیرنده، که توسط جفت ها استفاده می شود
