جزئیات محصول
Place of Origin: China
نام تجاری: E-link
گواهی: CE, RoHS, FCC
شماره مدل: LNK-3GSDI-8V
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: 1pair
قیمت: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
نام محصول: |
مبدل فیبر SDI |
اداپتور برق: |
AC 110 ~ 220 ولت |
فاصله انتقال: |
20 کیلومتر |
نوع فیبر: |
حالت تک |
پوشش: |
کیس آلومینیومی |
وزن: |
7 کیلوگرم / جفت |
نام محصول: |
مبدل فیبر SDI |
اداپتور برق: |
AC 110 ~ 220 ولت |
فاصله انتقال: |
20 کیلومتر |
نوع فیبر: |
حالت تک |
پوشش: |
کیس آلومینیومی |
وزن: |
7 کیلوگرم / جفت |

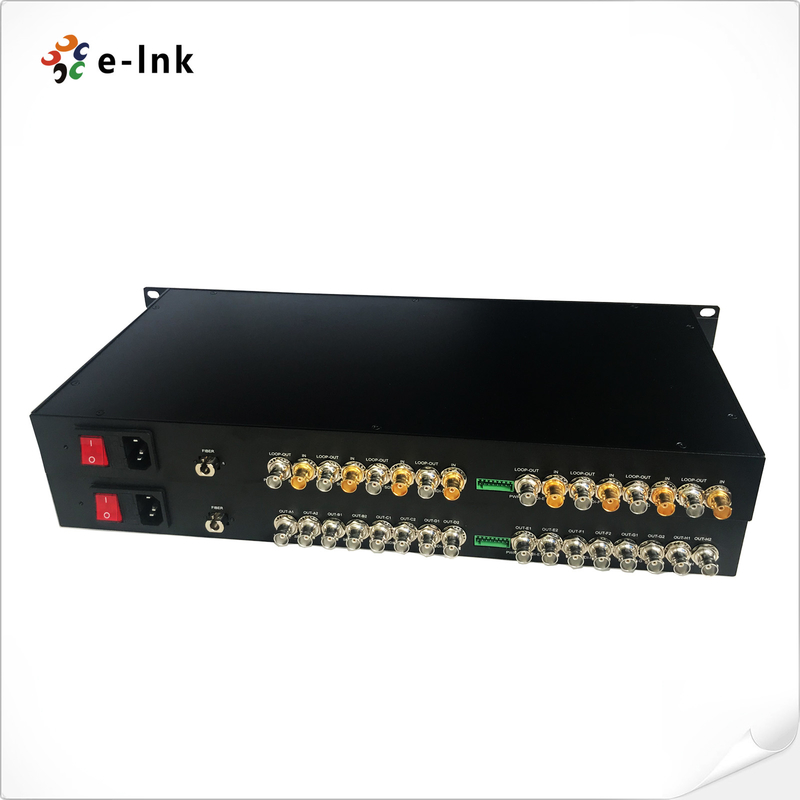

سری LNK-SDI-8V از سیگنال های ویدیویی استاندارد 8 کانال و با وضوح بالا پشتیبانی می کند که از طریق یک کابل فیبر نوری واحد منتقل و نظارت می شود.امکان دستیابی به یک سیگنال 3G-SDI 1080p از طریق یک واحد فرستنده و گیرنده وجود دارد، که بخشی از E-link 3G-SDI Video over Fiber Converter است.E-link SD/HD/3G-SDI Fiber Converter می تواند 8-Ch SD/HD/3G-SDI Video و 1-Ch Reverse RS-485 سیگنال داده را از طریق یک فیبر نوری انتقال دهدعلاوه بر این، کیفیت ویدئو قادر به رسیدن به استانداردهای پخش است در حالی که صدا به سطح سی دی تنظیم شده است. چه بیشتر، حتی از فرمت های ارتباطات داده RS-485 معکوس پشتیبانی می کند.
این انتقال ویدئویی فیبر نوری انتخاب ایده آل برای انتقال 8 کانال با کیفیت بالا SD / HD / 3G-SDI است.این به طور خودکار کابل ها را برای اطمینان از یکپارچگی سیگنال برابر می کند و بازپرداخت خودکار از 270Mbit / s را فراهم می کند - 1.48Gbit / s - 3Gbit / s. علاوه بر این ، به طور مستقیم با سیستم های دوربین 3G-SDI سازگار است و با پروتکل های داده RS-485 معکوس کار می کند.
این انتقال ویدئویی فیبر بهینه همچنین دارای فاصله چشمگیر است، به شما اجازه می دهد تا داده ها را تا 10 کیلومتر و حتی تا 120 کیلومتر منتقل کنید.یک خروجی بلوک پایانی امکان استفاده صنعتی را فراهم می کند و از تعویض گرم و وصل کردن گرم پشتیبانی می کندبا استفاده از انتقال سطح پخش بدون فشرده سازی دیجیتال ، فن آوری WDM / CWDM / DWDM فیبر نوری و یک محدوده پویا فوق نوری ، عیب یابی و نظارت آسان است.
| رابط فیبر نوری | |
| رابط فیبر | سیمپلکس LC |
| فاصله انتقال | ۵۵۰ متر تا ۲۰ کیلومتر |
| طول موج | 1310nm/1550nm |
| ویدیو | |
| رابط ویدیویی | BNC |
| موانع ورودی/خرید ویدئو | 75Ω |
| ولتاژ ورودی/خرید ویدئو | به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| نرخ بیت ویدیو | حداکثر 3.2Gb/s |
| سود تفاوتی (10٪ ٪ 90 APL) | < ۱٪ |
| پشتیبانی از فرمت SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| استاندارد SDI ویدئو | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s نقشه برداری ((3G-SDI) | |
| SMPTE424M 3Gb / s رابط سریال ((3G-SDI) | |
| داده ها | |
| رابط فیزیکی | ترمینال پیچ استاندارد صنعتی |
| نوع داده | RS485 عقب |
| حمایت از فرکانس/ نرخ | حداکثر 57600bps برای RS485 |
| BER | <109 |
| برق | |
| آداپتور برق | AC 110 ~ 220V |
| مصرف برق | <15W |
| شاخص LED | |
| SDI A/B/C/D/E/F/G/H | ویدیوی SDI |
| PWR | منبع برق |
| ماشین آلات | |
| ابعاد (LxWxH) | 19 اینچ 1U (483 x 220 x 44.45mm) |
| وزن | 7 کیلوگرم در هر جفت |
| قفس | کیس آلومینیومی |
| گزینه های نصب | رَک ماونت |
| محیط زیست | |
| دمای کار | -20°C+70°C |
| دمای ذخیره سازی | -40°C+80°C |
| رطوبت کاری | 0 تا 95% |
| MTBF | ≥100000 ساعت |
ما پشتیبانی فنی و خدمات را برای SDI Fiber Converter ارائه می دهیم. تیم پشتیبانی ما در دسترس است تا به هر سوالی که ممکن است در مورد محصول ما داشته باشید پاسخ دهد.
تیم ما کمک های فنی را برای نصب، پیکربندی و رفع مشکل ارائه می دهد. ما همچنین مواد آموزشی مختلفی از جمله دستورالعمل های محصول، آموزش های آنلاین،و پشتیبانی ویدیویی.
ما تلاش می کنیم تا بالاترین سطح خدمات مشتری را ارائه دهیم و اطمینان حاصل کنیم که مشتریان ما بهترین تجربه ممکن را با محصول ما دریافت می کنند.
محصولات SDI Fiber Converter باید به درستی بسته بندی و ارسال شوند تا تحویل ایمن محصول تضمین شود.مراحل زیر باید در هنگام بسته بندی و حمل و نقل محصولات SDI Fiber Converter دنبال شود::
| مدل | توضیحات |
| LNK-SDI-8V | 19 اینچ 1U 8-Ch HD-SDI Video با Loop-out، 20km، SM، LC، شامل 1 فرستنده و 1 گیرنده، توسط جفت ها استفاده می شود |
| LNK-SDI-8V1R | 19 اینچ 1U 8-Ch HD-SDI Video با Loop-out + 1-Ch RS485 Reverse Data، 20km، SM، LC، از جمله یک فرستنده و یک گیرنده، که توسط جفت ها استفاده می شود |
| LNK-SDI-8V1A | 19 اینچ 1U 8-Ch HD-SDI Video با Loop-out + 1-Ch Forward Audio، 20km، SM، LC، از جمله 1 فرستنده و 1 گیرنده، توسط جفت ها استفاده می شود |
| LNK-3GSDI-8V | 19 اینچ 1U 8-Ch 3G-SDI 1080P ویدیو با Loop-out، 20km، SM، LC، از جمله 1 فرستنده و 1 گیرنده، توسط جفت استفاده می شود |
| LNK-3GSDI-8V1R | 19 اینچ 1U 8-Ch 3G-SDI 1080P ویدیو با Loop-out + 1-Ch RS485 داده های معکوس، 20km، SM، LC، از جمله یک فرستنده و یک گیرنده، توسط جفت ها استفاده می شود |
| LNK-3GSDI-8V1A | 19 اینچ 1U 8-Ch 3G-SDI 1080P ویدیو با Loop-out + 1-Ch Forward Audio، 20km، SM، LC، شامل 1 فرستنده و 1 گیرنده، توسط جفت ها استفاده می شود |
