جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: CE,FCC,RoHs
شماره مدل: LNK-MHD-20
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1PC
قیمت: negotiate
جزئیات بسته بندی: بسته صادرات استاندارد مبدل فیبر SDI
زمان تحویل: 3-6 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 5000 PCS در ماه
رابط فیبر: |
سیمپلکس ال سی |
فاصله انتقال: |
550 متر تا 20 کیلومتر |
طول موج: |
1310 نانومتر/1550 نانومتر |
رابط:: |
BNC |
دستاوردهای تفاضلی (۱۰٪ ۰٪ APL) فاصله:: |
< ۱٪ |
دمای عملیاتی:: |
-20℃℃+70℃ |
MTBF: |
≥100000 ساعت |
رابط فیبر: |
سیمپلکس ال سی |
فاصله انتقال: |
550 متر تا 20 کیلومتر |
طول موج: |
1310 نانومتر/1550 نانومتر |
رابط:: |
BNC |
دستاوردهای تفاضلی (۱۰٪ ۰٪ APL) فاصله:: |
< ۱٪ |
دمای عملیاتی:: |
-20℃℃+70℃ |
MTBF: |
≥100000 ساعت |

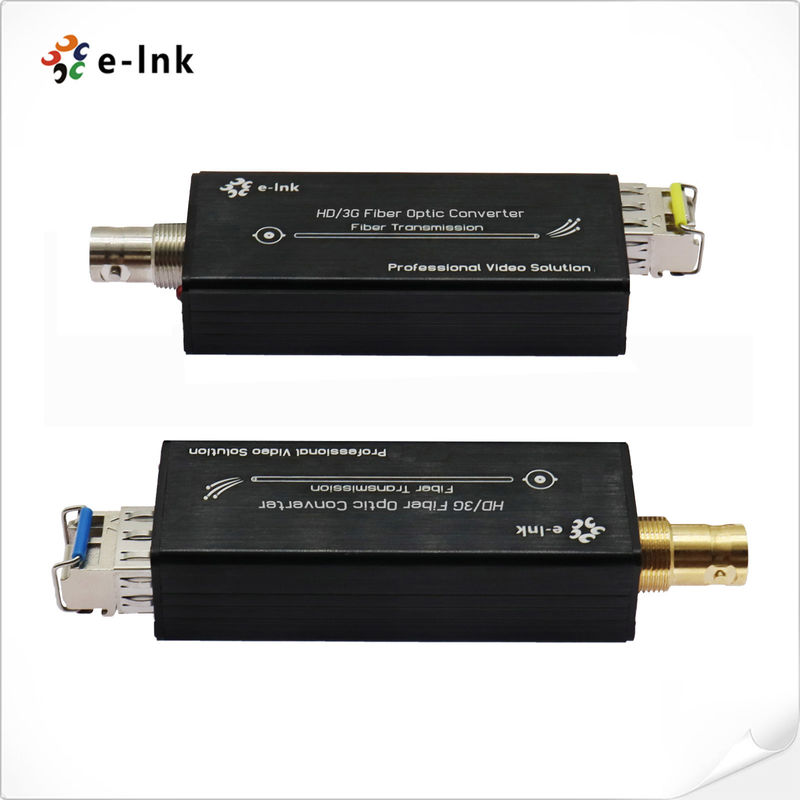

Mini HD-SDI over Fiber Extender برای سیستم های دوربین HD-SDI
مینی HD-SDIتموم شدفايبر افزايندهمزایا
هر کانال شامل 8 کانال صوتی است
✓ تعادل خودکار کابل برای اطمینان از یکپارچگی سیگنال
️ بازپرداخت اتوماتیک 270Mbit/s - 1.48Gbit/s
به طور مستقیم سازگار با سیستم های دوربین HD-SDI
قابلیت انتقال طولانی تا 80 کیلومتر
️ ورودی قدرت بلوک ترمینال؛ تبادل گرم و پلگ گرم؛
انتقال سطح پخش بدون فشرده سازی کامل دیجیتال
دامنه پویایی فوق نوری و بدون تنظیم
روش WDM/CWDM/DWDM فیبر نوری
- طیف بسیار گسترده ای از دمای صنعتی (-20°C ~ + 70°C) ، سازگار با محیط های مختلف؛
مرور کلی
LNK-MHD Series Mini HD-SDI Fiber Extender از یک کانال HD-SDI Video پشتیبانی می کند
سیگنال از طریق کابل فیبر نوری منتقل می شود. E-link HD-SDI Video over Fiber Converters شامل یک
یک فرستنده و یک گیرنده برای سیگنال HD-SDI. با اندازه فشرده، می تواند به راحتی در دستگاه های دیگر ادغام شود.
به طور گسترده ای در حوزه نظارت و پخش استفاده می شود.
شاخص های فنی
| رابط فیبر نوری | |
| رابط فیبر | سیمپلکس LC |
| فاصله انتقال | ۵۵۰ متر تا ۲۰ کیلومتر |
| طول موج | 1310nm/1550nm |
| ویدیو | |
| رابط ویدیویی | BNC |
| موانع ورودی/خرید ویدئو | 75Ω |
| ولتاژ ورودی/خرید ویدئو | به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| نرخ بیت ویدیو | حداکثر 1.48 گیگابایت در ثانیه |
| سود تفاوتی (10٪ ٪ 90 APL) | < ۱٪ |
| پشتیبانی از فرمت SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/5994 | |
| استاندارد SDI ویدئو | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| برق | |
| آداپتور برق | 5 ولت DC، رابط نوع C |
| مصرف برق | 3W |
| شاخص LED | |
| SDI | ویدیوی SDI |
| P/T | منبع برق |
| ماشین آلات | |
| ابعاد (LxWxH) | ۷۹*۲۷*۱۸ میلی متر |
| وزن | 0.5 کیلوگرم در هر جفت |
| قفس | کیس آلومینیومی |
| گزینه های نصب | دسکتاپ |
| محیط زیست | |
| دمای کار | -20°C+70°C |
| دمای ذخیره سازی | -40°C+80°C |
| رطوبت کاری | 5٪ تا 90٪ بدون فشرده سازی |
| رطوبت ذخیره سازی | ۵٪ تا ۹۰٪ بدون فشرده سازی |
| MTBF | ≥100000 ساعت |
درخواست
اطلاعات سفارش
| مدل | توضیحات |
| LNK-MHD-20 | مینی HD-SDI به فایبر کنورتر، SMF، LC فایبر کانکتور 20KM، از جمله فرستنده و گیرنده، توسط جفت استفاده می شود |
