مبدل رسانه اترنت 10G صنعتی با تجهیزات تکرارکننده 3R

پروتکل ها

کانال فیبر 8.5G

SONET OC-192، SDH STM-64 (9.95Gbps)

10G WAN (10Gbps)

10G LAN (10.31Gbps)

OTN OTU-2 (G.709) (10.70Gbps)

شبکه LAN 10G با کدگذاری 255/237 FEC (11.09Gbps)

کانال فیبر 10G (11.32Gbps)

10G POS

فاصله انتقال

ماژول SFP+: تا 80 کیلومتر

مشخصات مبدل رسانه اترنت

استانداردها

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3z، 1000BASE-SX/LX

کنترل جریان کامل دوبلکس IEEE 802.3x

حالت کار

10/100/1000BASE-T تا 1000BASE-SX/LX

نوع پورت

SFP به RJ45

کابل های شبکه

جفت پیچ خورده
10BASE-T: 2 جفت UTP Cat.3،4،5، تا 100 متر
100BASE-TX: 2 جفت UTP Cat.5 تا 100 متر
1000BASE-T: 4 جفت STP Cat 5 تا 100 متر

کابل فیبر نوری
1000BASE-SX:
کابل فیبر چند حالته 50/125μm یا 62.5/125μm، تا 220/550m/2km.
1000BASE-LX:
کابل تک حالته 9/125μm، ارائه مسافت طولانی برای 10/20/40/80/120 کیلومتر (در ماژول SFP متفاوت است)

سوئیچ DIP

عملکرد سوئیچ DIP 4 رقمی

DIP

تابع

تنظیمات

SW 1

1.25G/10G

روشن - 1.25~8.5G

خاموش - 10.3G یا 14.025G

SW 2

رزرو شده است

روشن - رزرو شده است

خاموش - رزرو شده است

SW 3

رزرو شده است

روشن - رزرو شده است

خاموش - رزرو شده است

SW 4

رزرو شده است

روشن - رزرو شده است

خاموش - رزرو شده است

مدل

شرح

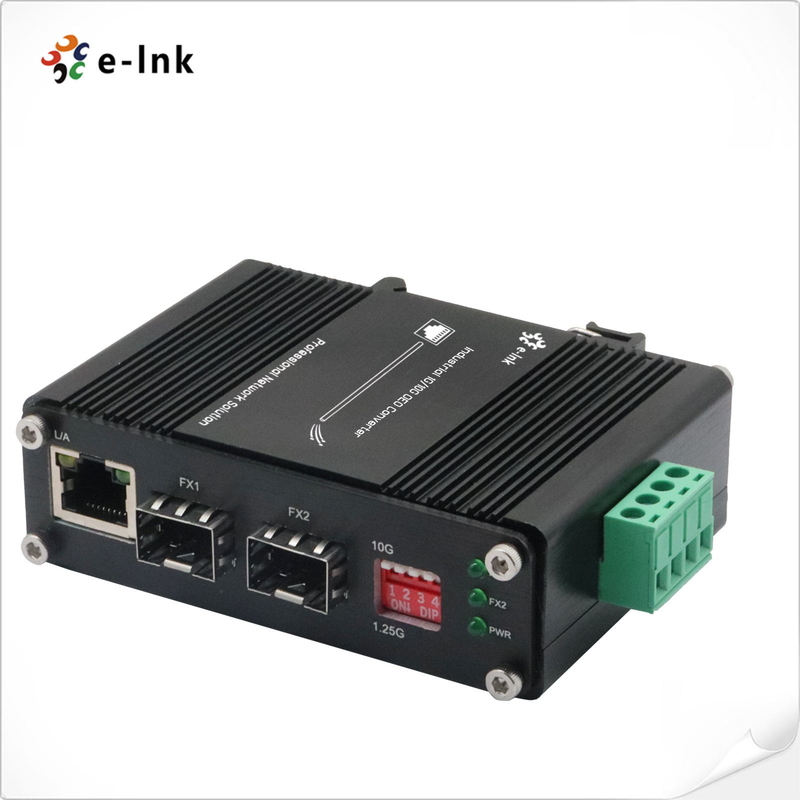

ETH-IMC2402-OEO

مبدل صنعتی 1G/10G SFP+ به SFP+ OEO (تکرارکننده 3R) با عملکرد تبدیل رسانه اترنت 1G

گزینه های SFP

► گزینه SFP.لطفاً SFP خود را در صفحه گزینه های SFP ما انتخاب کنید

► ماژول SFP باید جداگانه خریداری شود.

گزینه های نصب

► براکت DIN-Rail پیش فرض نصب شده است

گزینه های برق

► منبع تغذیه DIN-Rail.سیم برای بلوک ترمینال را باز کنید.

◄ منبع تغذیه باید جداگانه خریداری شود.
