جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: CE
شماره مدل: LN K-MIDI
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: negotiable
جزئیات بسته بندی: بسته بندی کارتن استاندارد چند کاناله RS-232/422/485 مبدل سریال به فیبر
زمان تحویل: 7-10 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000000 عدد در ماه
دمای ذخیره سازی: |
-40 تا 85 درجه سانتی گراد |
ابعاد (LxWxH): |
172mm*167mm*45mm (LxWxH) |
وزن: |
4 کیلوگرم |
دمای عملیاتی: |
-10 درجه سانتی گراد تا +75 درجه سانتی گراد |
دمای ذخیره سازی: |
-40 تا 85 درجه سانتی گراد |
ابعاد (LxWxH): |
172mm*167mm*45mm (LxWxH) |
وزن: |
4 کیلوگرم |
دمای عملیاتی: |
-10 درجه سانتی گراد تا +75 درجه سانتی گراد |

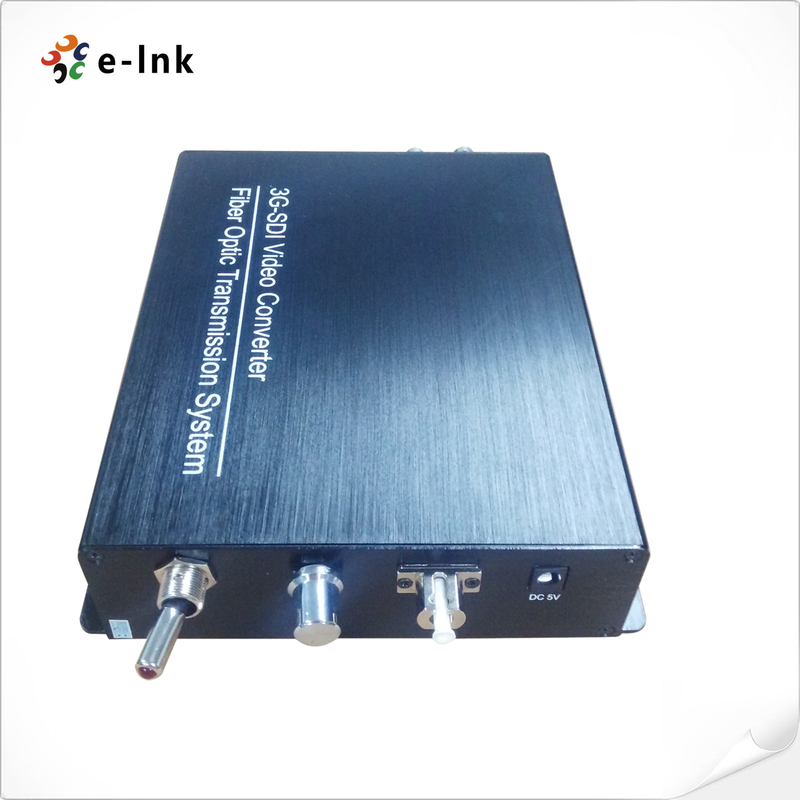

3G SD SDI Fiber Extender RS232 RS422 RS485 Audio Ethernet Tally Intercom
3G/HD/SD-SDI، RS422، صدا، اترنت، Tally، اینترکام و ویدیوی برگشتی از طریق مالتی پلکسر فیبر
مزایای:
► از SMPTE 3G، HD و نرخ داده SD-SDI پشتیبانی می کند
◄ همه الگوهای پاتولوژیک را مدیریت کنید
◄ یکسان سازی خودکار کابل برای اطمینان از یکپارچگی سیگنال
► با ریموت و تالی و صوتی (اینترکام) و ویدیوی بازگشت
► اترنت 10/100
◄ یکسان سازی خودکار کابل برای اطمینان از یکپارچگی سیگنال
► قفل مجدد خودکار 270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه - 3 گیگابیت بر ثانیه
► نوع سیگنال پشتیبانی: 270 مگابیت بر ثانیه تا 3 گیگابیت بر ثانیه مطابق با استانداردهای SMPTE 424M، SMPTE 292M و SMPTE 259M، DVB-ASI
سازگاری مستقیم با سیستم های دوربین 3G/HD/SD-SDI و پشتیبانی از پروتکل های داده RS-232، RS-422 و RS-485
► 10+ کیلومتر در فیبر تک حالته یا 300 متر در فیبر چند حالته
◄ ورودی برق بلوک ترمینال، تعویض داغ و اتصال داغ
◄ درجه صنعتی درجه حرارت کار از -10 ℃ تا 75 ℃، که در محیط های کاری مختلف اعمال می شود
شاخص های فنی
| مشخصات عمومی | |
| دمای کار | -10 درجه سانتیگراد تا +75 درجه سانتیگراد |
| دمای ذخیره سازی | -40 تا 85 درجه سانتی گراد |
| رطوبت | 0 ~ 95٪ (غیر متراکم) |
| ورودی برق | DC5V 3A |
| مصرف برق | 15 وات |
| وزن خالص | 4 کیلوگرم |
| اندازه ظاهری | 172mm*167mm*45mm (LxWxH) |
| فیبر نوری | |
| طول موج | 1310 نانومتر / 1550 نانومتر / CWDM |
| توان خروجی | -6~-1dBm |
| حساسیت Rx | <-18dBm |
| فاصله انتقال | فیبر SM 10+ کیلومتر، فیبر MM 300 متر |
| کانکتور نوری | دال LC /FC/ST/SC/MX/ لیمو / نوترینو (اختیاری) |
| ورودی/خروجی SDI | |
| فرمت سیگنال | SMPTE 424M، SMPTE 292M، SMPTE 259M |
| نرخ داده | 270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه - 3 گیگابیت بر ثانیه |
| یکسان سازی کابل | EQ کابل اتوماتیک (کابل Bel den 1694A) |
| 250 متر @ 270 مگابیت بر ثانیه، 140 متر @ 1.5 گیگابیت بر ثانیه، 80 متر @ 3 گیگابیت بر ثانیه | |
| رابط SDI | BNC 75 اهم |
| اینترکام | |
| آداپتور اپتیک دوربین | |
| رابط | 4 پین XLR (مرد) / 5 پین XLR (زن) / جک هدست 3.5 میلی متری |
| میکروفون | ورودی های میکروفن با قطع و وصل کردن |
| هدفون | با افزایش یا کاهش صدا |
| سمعی | تعادل یا عدم تعادل سطح خط |
| شمارش | |
| آداپتور اپتیک دوربین | |
| رابط | هد هوای 4 پین یا مینی XLR 3 پین |
| خروجی | بسته شدن تماس خشک یا مرطوب +12 ولت |
| روشن: کوتاه یا +12 ولت | |
| خاموش: باز یا 0 ولت | |
| کنترل از راه دور | |
| رابط | بلوک پایانه استاندارد صنعتی |
| داده ها | RS422 /RS232/RS485 |
| شبکه محلی کابلی | |
| بندر | کانکتور 10/100 Base-T، RJ-45 |
| حالت کار | فول دوبلکس/نیم دوبلکس |
| نرخ داده | اترنت 10 مگابایت بر ثانیه و اترنت 100 مگابایت (تطبیقی خودکار) |
بررسی اجمالی
سری LN K-MIDI به شما امکان می دهد 3G، HD یا SD-SDI را طبق SMPTE 424M-2006، 292 و 259 با قابلیت انتقال 10/100 Base-T Ethernet RS422، صدا، اترنت، Tally، Intercom و Return انتقال دهید. ویدئو روی فیبر تک حالته یا چند حالته.همه کانال های داده به طور همزمان در دسترس هستند.این سیستم یک سیگنال 3G/HD-SDI را از دوربین به ایستگاه پایه منتقل می کند و یک ویدیوی بازگشتی (3G/HD-SDI)، داده های کنترل از راه دور، قفل ژنراتور، اینترکام، تالی، صدا و اترنت 10/100M نیز ارائه می شود.این سیستم تمام سیگنال‌های مورد نیاز برای تولید 3G/HD-SDI با چند دوربین را روی کابل فیبر هیبریدی SM/MM یا SMPTE قرار می‌دهد و اتصال قوی و بدون دردسر را در هر استودیو یا تولید از راه دور تضمین می‌کند.
