جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ROHS,FCC,CE
شماره مدل: LNK-HD-110
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 جفت
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد مبدل فیبر SDI
زمان تحویل: 5-12 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000 جفت در ماه
MTBF: |
≥100000 ساعت |
گزینه های نصب: |
دیوار کوه |
پوشش: |
کیس آلومینیومی |
وزن: |
0.43 کیلوگرم / جفت |
MTBF: |
≥100000 ساعت |
گزینه های نصب: |
دیوار کوه |
پوشش: |
کیس آلومینیومی |
وزن: |
0.43 کیلوگرم / جفت |
پایه دیواری 270 مگابیت 1.48 گیگابیت 3 گیگابیت مبدل فیبر SDI با قاب آلومینیومی
مبدل 3G/HD-SDI به فیبر
مزایای مبدل فیبر نوری SDI
► هر کانال شامل 8 کانال صوتی تعبیه شده است
◄ یکسان سازی خودکار کابل برای اطمینان از یکپارچگی سیگنال
► قفل مجدد خودکار 270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه - 3 گیگابیت بر ثانیه
► به طور مستقیم با سیستم های دوربین HD-SDI سازگار است
◄ قابلیت انتقال طولانی حداقل 10 کیلومتر (6.2 مایل)، تا 80 کیلومتر
► ورودی برق بلوک ترمینال؛تعویض داغ و دوشاخه داغ؛
► انتقال سطح پخش غیر فشرده دیجیتال کامل؛
► محدوده دینامیکی فوق العاده نوری و بدون تنظیم؛
► تکنیک فیبر نوری WDM/CWDM/DWDM؛
► 1000M انتقال فیبر نوری، آسان برای به روز رسانی.
► محدوده درجه حرارت فوق العاده وسیع سطح صنعت (-40℃~+85℃)، سازگار با محیط های مختلف؛
شاخص های فنی
| رابط فیبر نوری | |
| رابط فیبر | سیمپلکس اف سی |
| فاصله انتقال | 550 متر تا 20 کیلومتر |
| طول موج | 1310 نانومتر/1550 نانومتر |
| ویدئو | |
| رابط ویدیویی | BNC |
| امپدانس ورودی/خروجی ویدئو | 75Ω |
| ولتاژ ورودی/خروجی ویدیو | معمولی: 1Vpp، حداقل 0.5Vpp، حداکثر 1.5Vpp |
| نرخ بیت های ویدئویی | حداکثر 3.2 گیگابیت بر ثانیه |
| بهره دیفرانسیل (10٪ تا 90٪ APL) | <1% |
| استاندارد SDI ویدئویی | 270 مگابیت در ثانیه (SD-SDI)، 1.485 گیگابیت بر ثانیه/M (HD-SDI) |
| نقشه برداری SMPTE425M3Gb/s (3G-SDI) | |
| رابط سریال SMPTE424M 3Gb/s (3G-SDI) | |
| داده ها | |
| رابط فیزیکی | ترمینال پیچی استاندارد صنعتی |
| نوع داده | RS422/RS485 جهت معکوس |
| پشتیبانی از فرکانس/نرخ |
حداکثر115200bps برای RS422 حداکثر57600bps برای RS485 |
| BER | <10ˉ9 |
| برقی | |
| اداپتور برق | DC 5 ~ 25 ولت |
| مصرف برق | <5 وات |
| نشانگر LED | |
| P/S | منبع تغذیه |
| DAT | داده ها |
| مکانیکی | |

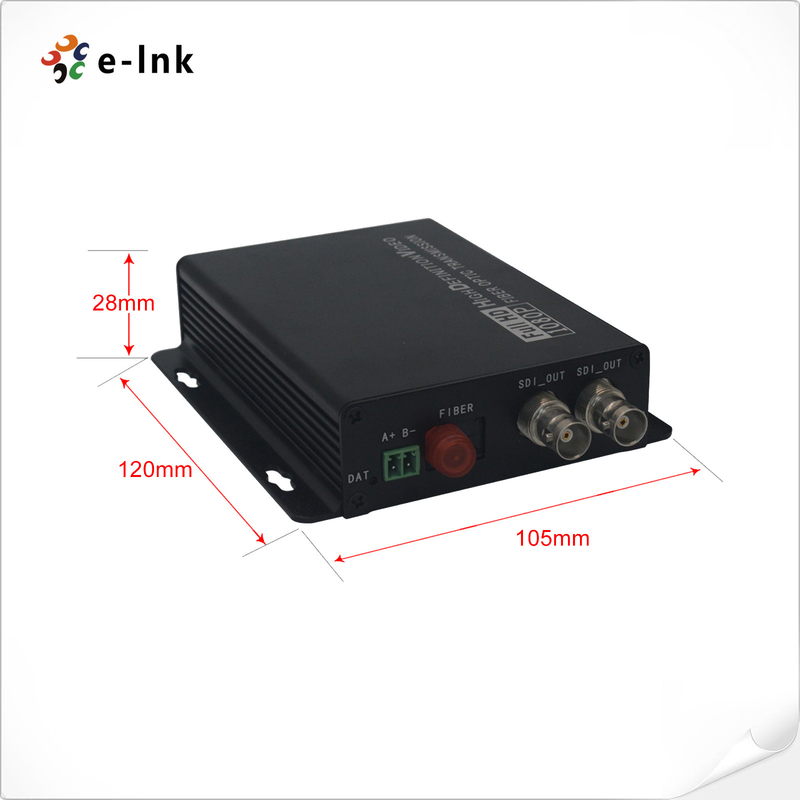

| ابعاد (LxWxH) | 120 × 105 × 28 میلی متر |
| وزن | 0.43 کیلوگرم / جفت |
| پوشش | کیس آلومینیومی |
| گزینه های نصب | دیوار کوه |
| محیطی | |
| دمای کاری | -20℃℃+70℃ |
| دمای ذخیره سازی | -40℃℃+80℃ |
| رطوبت کاری | 0~95٪ |
| MTBF | ≥100000 ساعت |
بررسی اجمالی
مبدل فیبر سری 3G/HD-SDI LNK-HD-110 و LNK-3G-110 از ویدئو 1 کانال 3G/HD-SDI (صوتی جاسازی شده) و سیگنال داده RS422/485 معکوس که از طریق کابل فیبر نوری منتقل می شود، پشتیبانی می کند و سیگنال را نظارت می کند. به صورت محلی روی یک خروجی حلقه 3G/HD-SDI.E-link 3G/HD-SDI Video over Fiber Converters شامل یک فرستنده و یک گیرنده برای سیگنال 1080P 3G/HD-SDI است.
ترتیب اطلاعات
| مدل | شرح |
| LNK-HD-110-20 | تبدیل HD-SDI به فیبربا RS422 داده های معکوس و حلقه خارج می شود, SMF, FC Fiber Connector 20KM، از جمله فرستنده و گیرنده، مورد استفاده جفت |
| LNK-3G-110-20 | مبدل 3G-SDI به فیبر با داده معکوس RS422 و حلقه بیرون، SMF، اتصال فیبر FC 20 کیلومتر، شامل فرستنده و گیرنده، مورد استفاده جفت |
