جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ROHS,FCC,CE
شماره مدل: سری LNK-3GSDI-4V1DT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 جفت
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادرات استاندارد مبدل فیبر SDI
زمان تحویل: 5-12 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000 جفت در ماه
تایپ کنید: |
حالت تک |
از دست دادن بازتاب: |
> 15 دسی بل |
پریشان کردن: |
<0.2UI |
وزن: |
3 کیلوگرم / جفت |
تایپ کنید: |
حالت تک |
از دست دادن بازتاب: |
> 15 دسی بل |
پریشان کردن: |
<0.2UI |
وزن: |
3 کیلوگرم / جفت |
تک حالت 3G SDIمبدل 4 کانال روی فیبر با RS485 Tally
مبدل فیبر 4 کانال 3G-SDI با RS485 و Tally
مزایای مبدل فیبر نوری SDI
► انتقال ویدئو 4 کانال 3G/HD-SDI از طریق فیبر نوری
◄ یکسان سازی خودکار کابل برای اطمینان از یکپارچگی سیگنال
► بازخوانی خودکار 270 مگابیت بر ثانیه - 1.48 گیگابیت در ثانیه - 3 گیگابیت بر ثانیه
► به طور مستقیم با سیستم های دوربین 3G/HD-SDI سازگار است و از خروجی حلقه 4Ch پشتیبانی می کند
► انتقال طولانی تا 20 کیلومتر (12.5 مایل) (سایر مسافت اختیاری)
► از 4Ch Tally پشتیبانی می کند
► انتقال سطح پخش غیر فشرده دیجیتال کامل؛
► پشتیبانی از 1Ch RS485 و 4Ch Tally.
◄ محدوده دمای کاری (-10℃~+55℃)
شاخص های فنی
| ورودی SDI | SMPTE 424M، SMPTE 292M، SMPTE 259M، DVB-ASI، DVB-SSI و Telecom/Datacom |
| 270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه - 3 گیگابیت بر ثانیه | |
| شماره ورودی: 4 | |
| کاهش انعکاس:> 15DB | |
| تعادل: 0-150 متر @3Gb/s | |
| اتصال دهنده: BNC | |
| اپتیک | کانال: 1 |
| نوع: تک حالته | |
| فاصله انتقال: 20 کیلومتر (سایر مسافت اختیاری) | |
| کاهش انعکاس: > 15dB | |
| Dithering: < 0.2UI | |
| رابط: FC/UPC (SC، LC، ST اختیاری) | |
| خروجی SDI | شماره خروجی: 4 |
| سطح سیگنال: 800mV اسمی | |
| زمان خیز/سقوط: نشانگر 200 ثانیه | |
| بیش از حد: دامنه < 10٪ | |
| کاهش انعکاس:> 15dB | |
| Dithering: < 0.2UI | |
| رابط: 75Ω BNC | |
| داده ها | 1Ch RS-485 (فول/نیم دوبلکس) و پشتیبانی از NRZ، RZI و Manchester |
| حداکثر57600bps برای RS485 | |
| اتصال دهنده: ترمینال پیچی استاندارد صنعتی | |
| 4 Ch Tally: A، B، C، D | |
| نشانگر قدرت و محیطی | دمای عملیاتی: -10℃~~55℃ |
| برق ورودی: 1A@12VDC | |
| EMI/RFI: مطابق با FCC Part 15 Class A، استاندارد EU EMC | |
| میانگین زمان بدون مشکل: بیش از 100000 ساعت | |
| فرمت ویدئویی SDI پشتیبانی می کند |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59.94; |
بررسی اجمالی

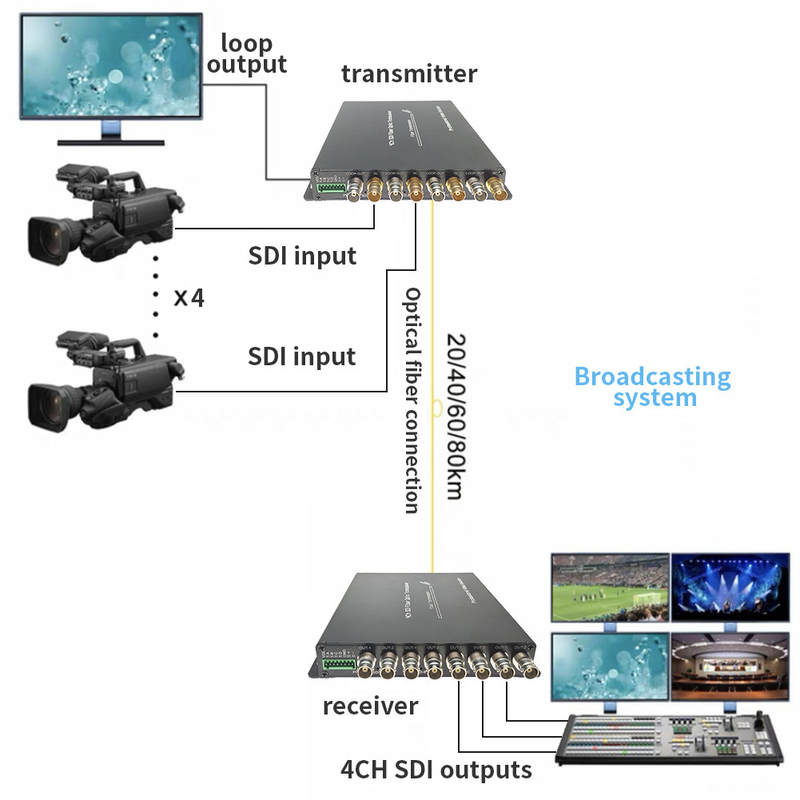

سری LNK-3GSDI-4V1DT از سیگنال ویدئویی استاندارد 4 کانال HD/3G-SDI با کیفیت بالا و سیگنال RS485 و Tally که از طریق کابل فیبر نوری منفرد منتقل می شود، پشتیبانی می کند.E-link 3G-SDI Video over Fiber Converters شامل یک فرستنده و یک گیرنده برای سیگنال 1080P 3G-SDI است.مبدل های فیبر 3G-SDI E-link می توانند سیگنال ویدیویی 4 Ch 3G-SDI را از طریق یک فیبر نوری منفرد منتقل کنند و از خروجی Loop، 4Ch Tally و RS485 به عقب پشتیبانی می کنند.کیفیت ویدیو در سطح پخش غیر فشرده است.این به طور گسترده در زمینه پخش استفاده می شود.
ترتیب اطلاعات
| LNK-HDSDI-4V1D4T | ویدیوی 4-Ch HD-SDI با خروجی حلقه + 1Ch به عقب RS485 + 4Ch Tally، SM 20km، FC، شامل 1 فرستنده و 1 گیرنده، استفاده شده توسط جفت |
| LNK-3GSDI-4V1D4T | ویدیو 4 Ch 3G-SDI با خروجی Loop + RS485 عقب + 4Ch Tally، SM 20km، FC، شامل 1 فرستنده و 1 گیرنده، مورد استفاده جفت |
