جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ROHS,FCC,CE
شماره مدل: سری LNK-M3G-1V
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 جفت
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد مبدل فیبر SDI
زمان تحویل: 5-12 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000 جفت در ماه
P/T: |
منبع برق |
MTBF: |
≥100000 ساعت |
ابعاد: |
80 × 40 × 20 میلی متر |
وزن: |
0.8 کیلوگرم / جفت |
P/T: |
منبع برق |
MTBF: |
≥100000 ساعت |
ابعاد: |
80 × 40 × 20 میلی متر |
وزن: |
0.8 کیلوگرم / جفت |

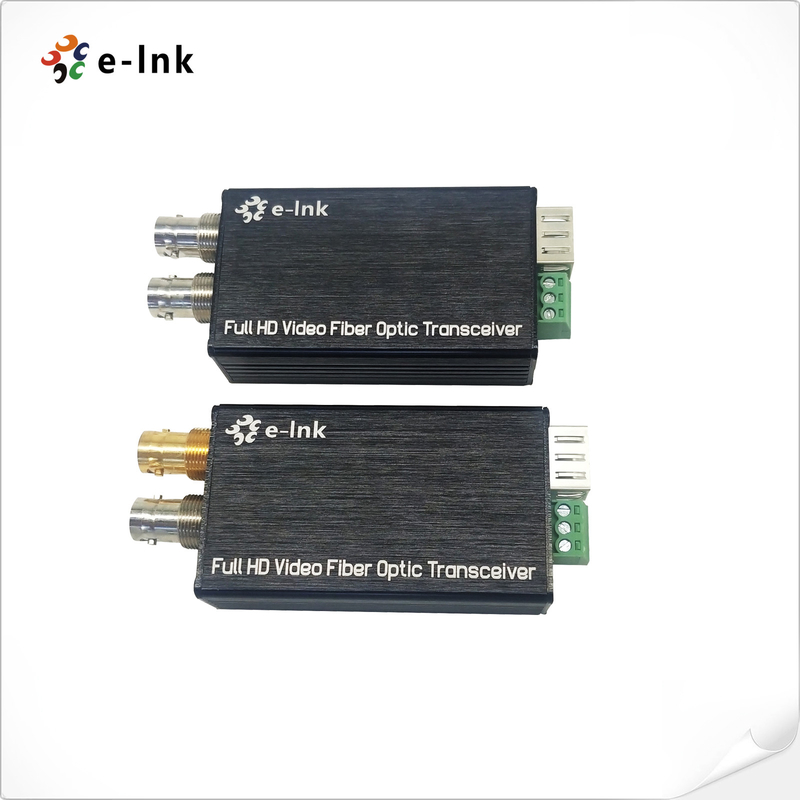

3G SDI مینی کنورتر فیبر نوری با RS485
مینی تایپ 3G-SDI به فایبر کنورتر با Tally یا RS485 معکوس
مزایای کنورتر فیبر نوری SDI
هر کانال شامل 8 کانال صوتی است.
✓ تعادل اتوماتیک کابل، برای تمام نرخ های زیر 3.2 گیگابایت در ثانیه استفاده می شود (Belden 1694A)
️ بازپرداخت اتوماتیک 270Mbit/s - 1.48Gbit/s - 3Gbit/s
به طور مستقیم با سیستم های دوربین HD-SDI سازگار است
قابلیت انتقال طولانی تا 80 کیلومتر
️ مبادله گرم و پلگ گرم
- همه الگوهای پاتولوژیکی را مدیریت کنید، انتقال سطح پخش بدون فشرده سازی کاملا دیجیتال؛
- LED حالت نشان می دهد برای نظارت بر شرایط کار
دامنه پویایی فوق نوری و بدون تنظیم
طول موج CWDM 1470 ~ 1610nm اختیاری است.
طیف درجه حرارت بسیار گسترده ای (-20°C ~ +70°C) در سطح صنعت، قابل سازگاری با محیط های مختلف؛
شاخص های فنی
| رابط فیبر نوری | |
| رابط فیبر | سیمپلکس LC |
| فاصله انتقال | ۵۵۰ متر تا ۲۰ کیلومتر |
| طول موج | 1310nm/1550nm |
| ویدیو | |
| رابط ویدیویی | BNC |
| موانع ورودی/خرید ویدئو | 75Ω |
| ولتاژ ورودی/خرید ویدئو | به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| نرخ بیت ویدیو | حداکثر 3.2Gb/s |
| سود تفاوتی (10٪ ٪ 90 APL) | < ۱٪ |
| پشتیبانی از فرمت SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| استاندارد SDI ویدئو | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s نقشه برداری ((3G-SDI) | |
| SMPTE424M 3Gb / s رابط سریال ((3G-SDI) | |
| داده ها | |
| رابط فیزیکی | ترمینال پیچ استاندارد صنعتی |
| نوع داده | شمارش یا RS485 معکوس |
| حمایت از فرکانس/ نرخ |
حداکثر 115200bps برای RS422 |
| BER | <109 |
| برق | |
| آداپتور برق | DC 5 ~ 25V |
| مصرف برق | <5W |
| شاخص LED | |
| SDI | ویدیوی SDI |
| P/T | منبع برق |
| ماشین آلات | |
| ابعاد (LxWxH) | 80 × 40 × 20 میلی متر |
| وزن | 1 کیلوگرم در هر جفت |
| قفس | کیس آلومینیومی |
| گزینه های نصب | دسکتاپ |
| محیط زیست | |
| دمای کار | -20°C+70°C |
| دمای ذخیره سازی | -40°C+80°C |
| رطوبت کاری | 0 تا 95% |
| MTBF | ≥100000 ساعت |
مرور کلی
LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter پشتیبانی از یک کانال 3G/HD-SDI Video (آدیو جاسازی شده) و Tally یا Reverse RS485 Signal که از طریق کابل فیبر نوری منتقل می شود،و سیگنال را به صورت محلی از طریق خروجی حلقه 3G / HD-SDI نظارت کنیدE-link 3G/HD-SDI Video over Fiber Converters شامل یک فرستنده و یک گیرنده برای سیگنال 1080P 3G/HD-SDI است.
اطلاعات سفارش
| مدل | توضیحات |
| LNK-M3G-1V1T-MM | مینی تایپ 3G-SDI به فایبر کنورترباشمارش و حلقه خارج، MMF، LC فیبر کانکتور 500 متر، از جمله فرستنده و گیرنده، که توسط جفت استفاده می شود |
| LNK-M3G-1V1D-MM | نوع کوچک 3G-SDI به فیبر کنورتر با RS485 معکوس و حلقه خارج، MMF، LC فیبر کانکتور 500 متر، از جمله فرستنده و گیرنده استفاده می شود توسط جفت |
| LNK-M3G-1V1T-20 | نوع کوچک 3G-SDI به تبدیل فیبر با Tally و حلقه خارج، SMF، LC فیبر کانکتور 20KM، از جمله فرستنده و گیرنده استفاده شده توسط جفت |
| LNK-M3G-1V1D-20 | مینی تایپ 3G-SDI به فیبر کنورتر با RS485 معکوس و حلقه خارج، SMF، LC فیبر کانکتور 20KM، از جمله فرستنده و گیرنده، توسط جفت استفاده می شود |
| LNK-M3G-1V1T-40 | نوع کوچک 3G-SDI به تبدیل فیبر با Tally و حلقه خارج، SMF، LC فیبر کانکتور 40KM، از جمله فرستنده و گیرنده استفاده شده توسط جفت |
| LNK-M3G-1V1D-40 | نوع کوچک 3G-SDI به تبدیل فیبر با RS485 معکوس و حلقه خارج، SMF، LC فیبر کانکتور 40KM، از جمله فرستنده و گیرنده، توسط جفت استفاده می شود |
