جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ROHS,FCC,CE
شماره مدل: LNK-3G-1BV1T2BD2A1M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 جفت
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادرات استاندارد مبدل فیبر SDI
زمان تحویل: 5-12 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000 جفت در ماه
پوشش: |
کیس آلومینیومی |
گزینه های نصب: |
دیوار کوه |
رطوبت کاری: |
0~95٪ |
MTBF: |
≥100000 ساعت |
پوشش: |
کیس آلومینیومی |
گزینه های نصب: |
دیوار کوه |
رطوبت کاری: |
0~95٪ |
MTBF: |
≥100000 ساعت |

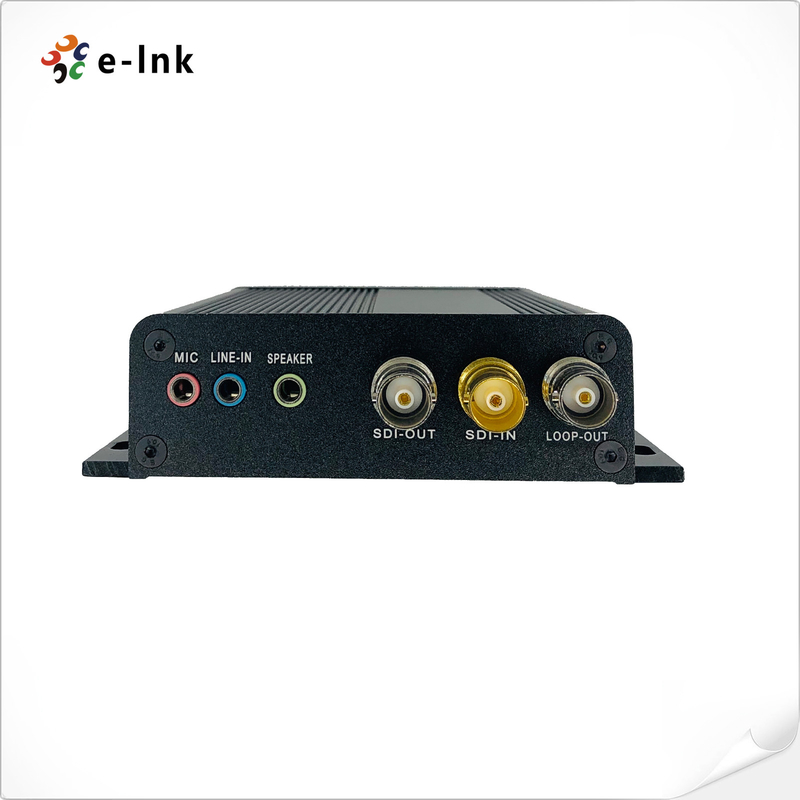

مبدل صوتی دو طرفه RS485 RS422 استریو 3G SDI با Loop Out
1Ch دوطرفه 3G-SDI با Loop-out + 1Ch Tally + 2Ch Bidirectional RS485 or RS422 + 2Ch Bidirectional Audio + 1Ch Microphoneoنسخه
مبدل فیبر
► ویدیوی 3G-SDI دوطرفه 1 Ch با Loop-out
► 1Ch Tally Signal
► داده 2Ch دوطرفه RS485 یا RS422
► صدای استریو 2Ch
► میکروفون 1Ch
► بازخوانی خودکار 270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه - 3 گیگابیت بر ثانیه
► پشتیبانی از HDTV 720P، 1080I، 1080P، 1920*1080@60Hz
◄ قابلیت انتقال طولانی تا 20 کیلومتر (SMF)
► تعویض داغ و دوشاخه داغ؛
► انتقال سطح پخش کاملا دیجیتال غیر فشرده.
محدوده درجه حرارت فوق العاده وسیع سطح صنعت (-20℃~+70℃)، سازگار با محیط های مختلف؛
شاخص های فنی
| رابط فیبر نوری | |
| رابط فیبر | سیمپلکس ال سی |
| فاصله انتقال | 0-20 کیلومتر |
| طول موج | 1310 نانومتر/1550 نانومتر |
| ویدئو | |
| رابط ویدیویی | BNC |
| امپدانس ورودی/خروجی ویدئو | 75Ω |
| ولتاژ ورودی/خروجی ویدئو | معمولی: 1Vpp، حداقل 0.5Vpp، حداکثر 1.5Vpp |
| نرخ بیت های ویدئویی | حداکثر 3.2 گیگابیت بر ثانیه |
| بهره دیفرانسیل (10٪ تا 90٪ APL) | <1% |
| پشتیبانی از فرمت SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| استاندارد SDI ویدئویی | 270 مگابیت در ثانیه (SD-SDI)، 1.485 گیگابیت در ثانیه (HD-SDI) |
| نقشه برداری SMPTE425M3Gb/s (3G-SDI) | |
| رابط سریال SMPTE424M 3Gb/s (3G-SDI) | |
| داده یا Tally | |
| رابط فیزیکی | ترمینال پیچی استاندارد صنعتی |
| نوع داده | RS485 (پیش‌فرض) یا RS422 (اختیاری)، سیگنال Tally |
| پشتیبانی از فرکانس/نرخ |
حداکثر115200bps برای RS422 حداکثر57600bps برای RS485 |
| BER | <10ˉ9 |
| صدای استریو یا میکروفون | |
| ورودی و خروجی صدا | صدا 3.5 میلی متر |
| فرمت صوتی | @48 کیلوهرتز |
| برقی | |
| اداپتور برق | DC 5 ~ 25 ولت |
| مصرف برق | <5 وات |
| نشانگر LED | |
| P/S | منبع تغذیه |
| DAT | داده ها |
| مکانیکی | |
| ابعاد (LxWxH) | 120 × 105 × 28 میلی متر |
| وزن | 1.5 کیلوگرم / جفت |
| پوشش | کیس آلومینیومی |
| گزینه های نصب | دیوار کوه |
| محیطی | |
| دمای کاری | -20℃℃+70℃ |
| دمای ذخیره سازی | -40℃℃+80℃ |
| رطوبت کاری | 0~95٪ |
| MTBF | ≥100000 ساعت |
بررسی اجمالی
مبدل فیبر سری 3G/HD-SDI LNK-3G-1BV1T2BD2A1M از ویدئوهای دوطرفه 3G/HD-SDI یک کاناله (صوتی جاسازی شده) با Loop-out، Tally 1 کانالی، داده های دو کاناله RS485 یا RS2-22 پشتیبانی می کند. صدای استریو خارجی و سیگنال میکروفون 1 کاناله که از طریق کابل فیبر نوری منتقل می شود.E-link 3G/HD-SDI Video over Fiber Converters شامل یک فرستنده و یک گیرنده برای سیگنال 1080P 3G/HD-SDI است.این سری مبدل ویدئو به فیبر دارای عملکرد پایدار، کیفیت تصویر واضح و پایداری بالا با نشانگر وضعیت LED بر روی بدنه دستگاه است.وضعیت کار دستگاه ها را می توان به صورت بصری مشاهده کرد.برنامه های کاربردی ممکن برای این محصول، به نام چند عبارتند از: سیستم هوشمند نظارت بر ترافیک.سیستم امنیتی شبکه مدارس مانیتورینگ صنعتی (برق، شیمی، فولاد، نفت، راه آهن، و غیره) نظارت نظامی (انبار، مرز، گارد و غیره) سیستم انتقال برنامه تلویزیونی.استادیوم (برای ویدیوی زنده HD، انتقال صدا).
ترتیب اطلاعات
| مدل | شرح |
| LNK-3G-1BV1T2BD2A1M | 1Ch دوطرفه 3G-SDI با حلقه + 1Ch Tally + 2Ch دوطرفه RS485 یا RS422 + 2Ch Stereo Audio + 1Ch Microphone over Fiber Converter، فیبر تک حالته، LC، 20 کیلومتر، شامل فرستنده و گیرنده، مورد استفاده جفت |
