جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: CE
شماره مدل: LNK-3GSDI-4V1D4T
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 جفت
قیمت: USD789/pair
جزئیات بسته بندی: بسته بندی کارتن استاندارد 3G-SDI به فیبر تبدیل
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 10000 جفت در ماه
ورودی: |
4 x SDI |
رابط: |
FC/SC/LC/ST |
داده ها: |
حداکثر 57600bps برای RS485 |
درجه حرارت: |
-10℃~55℃ |
MTTF: |
> 100000 ساعت |
قدرت: |
1A@12VDC |
ورودی: |
4 x SDI |
رابط: |
FC/SC/LC/ST |
داده ها: |
حداکثر 57600bps برای RS485 |
درجه حرارت: |
-10℃~55℃ |
MTTF: |
> 100000 ساعت |
قدرت: |
1A@12VDC |

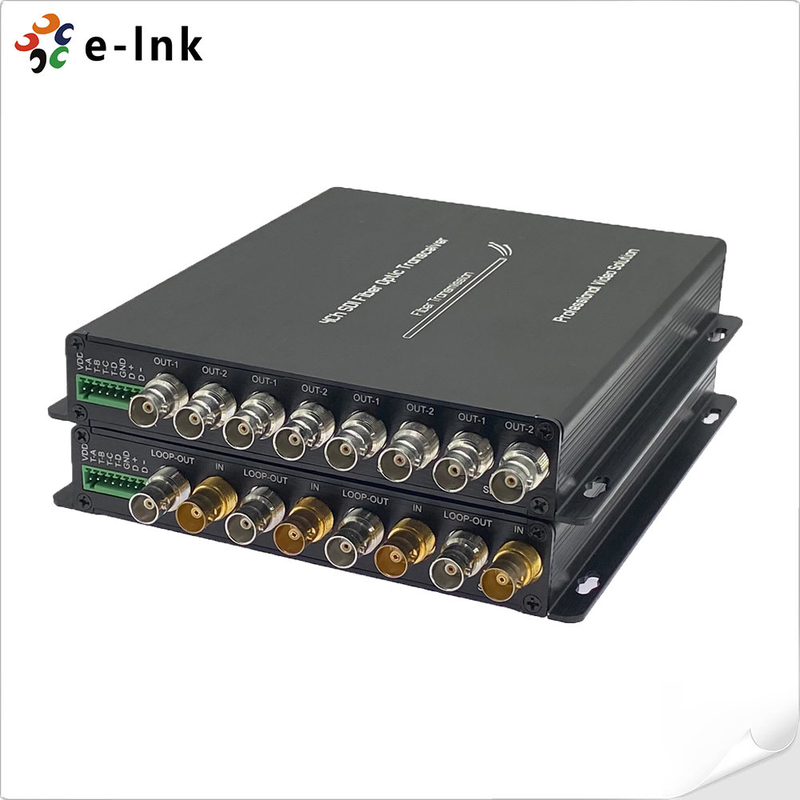

مبدل فیبر 4 کانال 3G-SDI با RS485 و Tally
مبدل 3G-SDI به فیبر مزایای:
انتقال ویدئو 4 کانال 3G/HD-SDI از طریق فیبر نوری
یکسان سازی خودکار کابل برای اطمینان از یکپارچگی سیگنال
بازخوانی خودکار 270 مگابیت بر ثانیه - 1.48 گیگابیت در ثانیه - 3 گیگابیت بر ثانیه
به طور مستقیم با سیستم های دوربین 3G/HD-SDI سازگار است و از خروجی حلقه 4Ch پشتیبانی می کند
انتقال طولانی تا 20 کیلومتر (12.5 مایل) (سایر مسافت اختیاری)
پشتیبانی از 4Ch Tally
انتقال سطح پخش غیر فشرده دیجیتال کامل؛
پشتیبانی از 1Ch RS485 و 4Ch Tally.
محدوده دمای کاری (-10℃~+55℃)
مبدل 3G-SDI به فیبر مشخصات فنی
| ورودی SDI | SMPTE 424M، SMPTE 292M، SMPTE 259M، DVB-ASI، DVB-SSI و Telecom/Datacom |
| 270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه - 3 گیگابیت بر ثانیه | |
| شماره ورودی: 4 | |
| کاهش انعکاس:> 15DB | |
| تعادل: 0-150 متر @3Gb/s | |
| اتصال دهنده: BNC | |
| اپتیک | کانال: 1 |
| نوع: تک حالته | |
| فاصله انتقال: 20 کیلومتر (سایر مسافت اختیاری) | |
| کاهش انعکاس: > 15dB | |
| Dithering: < 0.2UI | |
| رابط: FC/UPC (SC، LC، ST اختیاری) | |
| خروجی SDI | شماره خروجی: 4 |
| سطح سیگنال: 800mV اسمی | |
| زمان خیز/سقوط: نشانگر 200 ثانیه | |
| بیش از حد: دامنه < 10٪ | |
| کاهش انعکاس:> 15dB | |
| Dithering: < 0.2UI | |
| رابط: 75Ω BNC | |
| داده ها | 1Ch RS-485 (فول/نیم دوبلکس) و پشتیبانی از NRZ، RZI و Manchester |
| حداکثر57600bps برای RS485 | |
| اتصال دهنده: ترمینال پیچی استاندارد صنعتی | |
| 4 Ch Tally: A، B، C، D | |
| نشانگر قدرت و محیطی | دمای عملیاتی: -10℃~~55℃ |
| برق ورودی: 1A@12VDC | |
| EMI/RFI: مطابق با FCC Part 15 Class A، استاندارد EU EMC | |
| میانگین زمان بدون مشکل: بیش از 100000 ساعت | |
| فرمت ویدئویی SDI پشتیبانی می کند |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59.94; |
سری LNK-3GSDI-4V1DT از سیگنال ویدئویی استاندارد HD/3G-SDI 4 کاناله با کیفیت بالا و سیگنال RS485 و Tally پشتیبانی می کند.
از طریق یک کابل فیبر نوری منتقل می شود.
ترتیب اطلاعات
| LNK-HDSDI-4V1D4T | ویدیوی 4-Ch HD-SDI با خروجی حلقه + 1Ch به عقب RS485 + 4Ch Tally، SM 20km، FC، شامل 1 فرستنده و 1 گیرنده، استفاده شده توسط جفت |
| LNK-3GSDI-4V1D4T | ویدیو 4 Ch 3G-SDI با خروجی Loop + RS485 عقب + 4Ch Tally، SM 20km، FC، شامل 1 فرستنده و 1 گیرنده، مورد استفاده جفت |
