جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: CE
شماره مدل: LNK-M12G-1V1T1D-20
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 جفت
قیمت: USD399/pair
جزئیات بسته بندی: بسته بندی کارتن استاندارد 12G-SDI به فیبر
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 100000 جفت در ماه
ورودی: |
1 x 12G-SDI در BNC |
خروجی: |
1 x 12G-SDI حلقه خروجی در BNC، 1 x فیبر نوری LC |
محدوده رزولوشن: |
3840*2160@60Hz |
مشخصات کابل خروجی: |
≤70m@12G SDI Belden 1694A |
پهنای باند انتقال نوری: |
270 مگاهرتز الی 12 گیگاهرتز |
قدرت: |
5-15 VDC |
ورودی: |
1 x 12G-SDI در BNC |
خروجی: |
1 x 12G-SDI حلقه خروجی در BNC، 1 x فیبر نوری LC |
محدوده رزولوشن: |
3840*2160@60Hz |
مشخصات کابل خروجی: |
≤70m@12G SDI Belden 1694A |
پهنای باند انتقال نوری: |
270 مگاهرتز الی 12 گیگاهرتز |
قدرت: |
5-15 VDC |

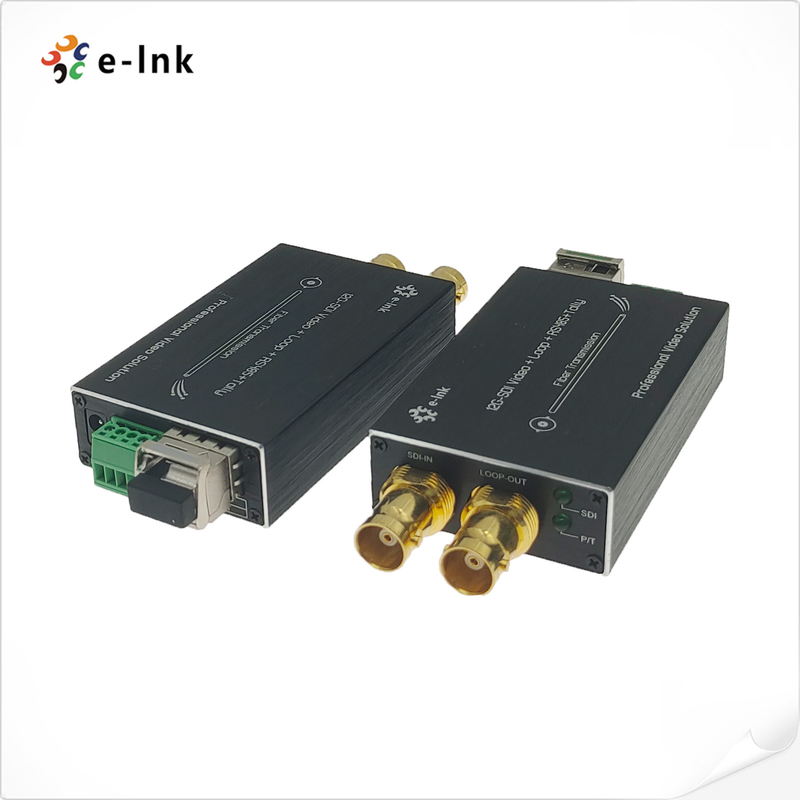

تبدیل Mini 12G-SDI به فیبر با TallyوRS485
مبدل 12G-SDI به فیبر مزایای:
هر کانال SDI شامل 8 کانال صوتی تعبیه شده است
یکسان سازی خودکار کابل برای اطمینان از یکپارچگی سیگنال
پشتیبانی از ST-2082-1 (12G)، ST-2081-1 (6G)، ST-424 (3G)، ST-292 (HD) و ST-259 (SD)
به طور مستقیم با سیستم های دوربین 12G/6G/3G-SDI سازگار است
قابلیت انتقال طولانی حداقل 10 کیلومتر (6.2 مایل)، تا 80 کیلومتر
از Tally و Backward RS485 پشتیبانی می کند
مبدل 12G-SDI به فیبر مشخصات فنی
| ورودی SDI | SMPTE 424M، SMPTE 292M، SMPTE 259M، DVB-ASI، DVB-SSI و Telecom/Datacom |
| 270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه - 3 گیگابیت بر ثانیه | |
| شماره ورودی: 4 | |
| کاهش انعکاس:> 15DB | |
| تعادل: 0-150 متر @3Gb/s | |
| اتصال دهنده: BNC | |
| اپتیک | کانال: 1 |
| نوع: تک حالته | |
| فاصله انتقال: 20 کیلومتر (سایر مسافت اختیاری) | |
| کاهش انعکاس: > 15dB | |
| Dithering: < 0.2UI | |
| رابط: FC/UPC (SC، LC، ST اختیاری) | |
| خروجی SDI | شماره خروجی: 4 |
| سطح سیگنال: 800mV اسمی | |
| زمان خیز/سقوط: نشانگر 200 ثانیه | |
| بیش از حد: دامنه < 10٪ | |
| کاهش انعکاس:> 15dB | |
| Dithering: < 0.2UI | |
| رابط: 75Ω BNC | |
| داده ها | 1Ch RS-485 (فول/نیم دوبلکس) و پشتیبانی از NRZ، RZI و Manchester |
| حداکثر57600bps برای RS485 | |
| اتصال دهنده: ترمینال پیچی استاندارد صنعتی | |
| 4 Ch Tally: A، B، C، D | |
| فرمت ویدئویی SDI پشتیبانی می کند |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59.94; |
مبدل فیبر 12G-SDI سری مینی LNK-M12G-1V1T1D از ویدئو 1Ch 12G (صوتی جاسازی شده)، سیگنال Tally 1Ch پشتیبانی می کند
و 1Ch Backward RS485 از طریق کابل فیبر نوری منتقل می شود و سیگنال را به صورت محلی روی یک خروجی حلقه 12G نظارت می کند.
E-link 12G Video over Fiber Converters شامل یک فرستنده و یک گیرنده برای
HDTV 4K*2K(3840*2160@60Hz)، 1080P,1080I, 720P.
ترتیب اطلاعات
| مدل | شرح |
| LNK-M12G-1 ولت1T1D-20 | مبدل 12G-SDI به فیبر مینی با Tally، Reverse RS485 و Loop Out، SMF، اتصال فیبر LC 20KM، شامل فرستنده و گیرنده، استفاده شده توسط جفت |
