جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ROHS,FCC,CE
شماره مدل: LNK-3GSDI-8V
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 جفت
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد مبدل فیبر SDI
زمان تحویل: 5-12 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000 جفت در ماه
کلمه کلیدی: |
مبدل 3G SDI به فیبر |
اداپتور برق: |
AC 110 ~ 220 ولت |
نوع داده: |
معکوس RS485 |
پشتیبانی از فرکانس/نرخ: |
حداکثر 57600bps |
پوشش: |
کیس آلومینیومی |
دمای کاری: |
-20℃±70℃ |
کلمه کلیدی: |
مبدل 3G SDI به فیبر |
اداپتور برق: |
AC 110 ~ 220 ولت |
نوع داده: |
معکوس RS485 |
پشتیبانی از فرکانس/نرخ: |
حداکثر 57600bps |
پوشش: |
کیس آلومینیومی |
دمای کاری: |
-20℃±70℃ |

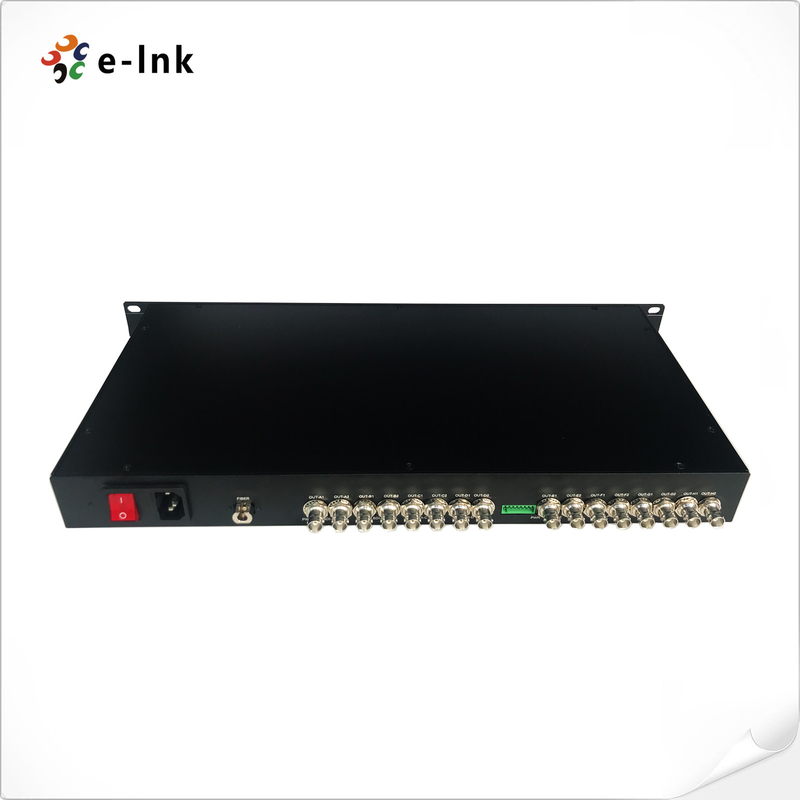

فرستنده و گیرنده SDI 8 کانال ویدیو 3G-SDI با مبدل فیبر نوری 20 کیلومتری Loop-out
مبدل 8Ch 3G-SDIمزایای
◄ یکسان سازی خودکار کابل برای اطمینان از یکپارچگی سیگنال
► سازگاری مستقیم با سیستم های دوربین 3G-SDI و پشتیبانی از پروتکل های داده معکوس RS-485
◄ قابلیت انتقال طولانی حداقل 10 کیلومتر (6.2 مایل) تا 120 کیلومتر
◄ ورودی برق بلوک ترمینال برای کاربردهای صنعتی
► انتقال سطح پخش غیر فشرده دیجیتال کامل
شاخص های فنی
| رابط فیبر | سیمپلکس ال سی |
| فاصله انتقال | 550 متر تا 20 کیلومتر |
| طول موج | 1310 نانومتر/1550 نانومتر |
| نرخ بیت های ویدئویی | حداکثر 3.2 گیگابیت بر ثانیه |
| پشتیبانی از فرمت SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| استاندارد SDI ویدیویی | 270 مگابیت در ثانیه (SD-SDI)، 1.485 گیگابیت در ثانیه (HD-SDI) |
| نقشه برداری SMPTE425M3Gb/s (3G-SDI) | |
| رابط سریال SMPTE424M 3Gb/s (3G-SDI) | |
| اداپتور برق | AC 110 ~ 220 ولت |
| مصرف برق | <15 وات |
| ابعاد (LxWxH) | 19 اینچ 1U (483 x 220 x 44.45 میلی‌متر) |
| گزینه های نصب | پارامونت |
بررسی اجمالی
سری LNK-3GSDI-8V از سیگنال ویدیویی استاندارد 3G-SDI 8 کاناله با کیفیت بالا که از طریق کابل فیبر نوری منفرد منتقل می شود، پشتیبانی می کند و سیگنال را به صورت محلی روی خروجی حلقه 3G/HD-SDI نظارت می کند.E-link 3G-SDI Video over Fiber Converters شامل یک فرستنده و یک گیرنده برای سیگنال 1080P 3G-SDI است.مبدل‌های فیبر 3G-SDI E-link می‌توانند به طور همزمان ویدیوی 8 Ch 3G-SDI، داده‌های RS-485 معکوس 1Ch را از طریق یک فیبر نوری منفرد ارسال کنند.کیفیت ویدئو تا استاندارد پخش، کیفیت صدا تا سطح CD از فرمت ارتباط داده معکوس RS-485 پشتیبانی می کند.
ترتیب اطلاعات
| مدل | شرح |
| LNK-3GSDI-8V | ویدیوی 8 Ch 3G-SDI با حلقه خروجی، 20 کیلومتر، SM، FC، شامل 1 فرستنده و 1 گیرنده، استفاده شده توسط جفت |
| LNK-3GSDI-8V1R | ویدیوی 8 Ch SDI با Loop-out + 1 Ch RS485 Reverse Data، 20 کیلومتر، SM، FC، شامل 1 فرستنده و 1 گیرنده، استفاده شده توسط جفت |
