جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ROHS,FCC,CE
شماره مدل: LNK-MSDI
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 جفت
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادرات استاندارد مبدل فیبر SDI
زمان تحویل: 5-12 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000 جفت در ماه
کلمه کلیدی: |
توسعه دهنده فیبر 3G-SDI |
داده ها: |
RS422 /RS232/RS485 |
فاصله انتقال: |
دال LC/FC/ST/SC/MX/Lemo/نوترینو |
طول موج: |
فیبر SM 10 + کیلومتر، فیبر MM 300 متر |
اندازه ابعاد: |
172mm*167mm*45mm (LxWxH) |
دمای کاری: |
-10 درجه سانتیگراد تا +75 درجه سانتیگراد |
کلمه کلیدی: |
توسعه دهنده فیبر 3G-SDI |
داده ها: |
RS422 /RS232/RS485 |
فاصله انتقال: |
دال LC/FC/ST/SC/MX/Lemo/نوترینو |
طول موج: |
فیبر SM 10 + کیلومتر، فیبر MM 300 متر |
اندازه ابعاد: |
172mm*167mm*45mm (LxWxH) |
دمای کاری: |
-10 درجه سانتیگراد تا +75 درجه سانتیگراد |

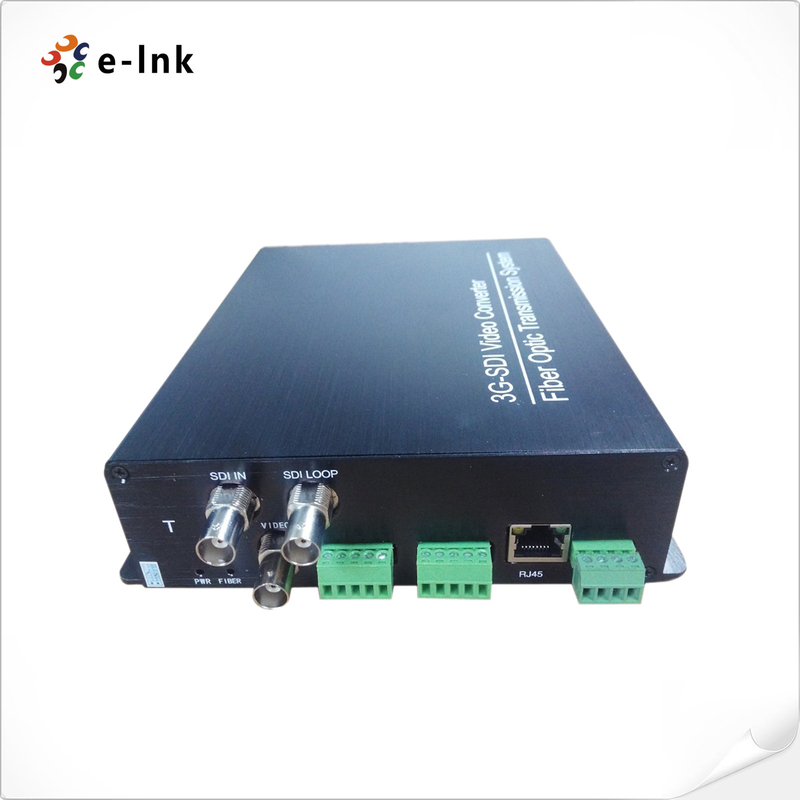

فرستنده و گیرنده SDI مالتی پلکسر فیبر 3G/HD/SD-SDI با اترنت 10/100M RS422 Tally
مبدل فیبر نوریمزایای
► با ریموت و تالی و صوتی (اینترکام) و ویدیوی بازگشت
◄ یکسان سازی خودکار کابل برای اطمینان از یکپارچگی سیگنال
◄ 10+ کیلومتر در فیبر تک حالته یا 300 متر در فیبر چند حالته
◄ ورودی برق بلوک ترمینال، تعویض داغ و اتصال داغ
شاخص های فنی
| ورودی برق | DC5V 3A |
| طول موج | 1310 نانومتر / 1550 نانومتر / CWDM |
| فرمت سیگنال | SMPTE 424M، SMPTE 292M، SMPTE 259M |
| نرخ داده | 270 مگابیت بر ثانیه - 1.48 گیگابیت بر ثانیه - 3 گیگابیت بر ثانیه |
| یکسان سازی کابل | EQ کابل اتوماتیک (کابل Bel den 1694A) |
| 250 متر @ 270 مگابیت بر ثانیه، 140 متر @ 1.5 گیگابیت بر ثانیه، 80 متر @ 3 گیگابیت بر ثانیه | |
| اینترکام آداپتور اپتیک دوربین | |
| رابط | 4 پین XLR (مرد) / 5 پین XLR (زن) / جک هدست 3.5 میلی متری |
| میکروفون | ورودی‌های میکروفون با قطع و وصل کردن |
| هدفون | با افزایش یا کاهش صدا |
| سمعی | تعادل یا عدم تعادل سطح خط |
| آداپتور نوری دوربین Tally | |
| رابط | هد هوای 4 پین یا مینی XLR 3 پین |
| خروجی | بسته شدن تماس خشک یا مرطوب +12 ولت |
| روشن: کوتاه یا +12 ولت | |
| خاموش: باز یا 0 ولت | |
| شبکه محلی کابلی | |
| بندر | کانکتور 10/100 Base-T، RJ-45 |
| حالت کار | فول دوبلکس/نیم دوبلکس |
بررسی اجمالی
سری LNK-MIDI به شما امکان می دهد 3G، HD یا SD-SDI را طبق SMPTE 424M-2006، 292 و 259 با قابلیت انتقال 10/100 Base-T Ethernet RS422، صدا، اترنت، Tally، Intercom و Return Video ارسال کنید. روی فیبر تک حالته یا چند حالته.همه کانال های داده به طور همزمان در دسترس هستند.این سیستم یک سیگنال 3G/HD-SDI را از دوربین به ایستگاه پایه منتقل می کند و یک ویدیوی بازگشتی (3G/HD-SDI)، داده های کنترل از راه دور، قفل ژنراتور، اینترکام، تالی، صدا و اترنت 10/100M نیز ارائه می شود.این سیستم تمام سیگنال‌های مورد نیاز برای تولید 3G/HD-SDI با چند دوربین را روی یک کابل فیبر هیبریدی SM/MM یا SMPTE قرار می‌دهد و اتصال قوی و بدون مشکل را در هر استودیو یا تولید از راه دور تضمین می‌کند..
سفارشی سازی اطلاعات
| نوع سیگنال | کانال | رو به جلو | به عقب | دو جهته (به جلو + عقب) |
||||
| 1ch | 2ch | 4ch | 8ch | دیگر | ||||
| ویدئو HD-SDI | ||||||||
| ویدیو 3G-SDI | ||||||||
| ویدیو 12G-SDI | ||||||||
| صدای آنالوگ (مینی جک 3.5 میلی متری) |
||||||||
| RS232 | ||||||||
| RS422 | ||||||||
| RS485 | ||||||||
| 100M اترنت | ||||||||
| شمارش | ||||||||
| همگام سازی سه سطحی آنالوگ | ||||||||
| توجه: لطفاً برای آنچه نیاز دارید دور "✔" حلقه کنید. | ||||||||
