جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ISO9001
شماره مدل: سری LNK-3G-2BV1T2BD2A1M
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 واحد
قیمت: negotiable
جزئیات بسته بندی: بسته استاندارد فیبر مدیا مبدل
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 10000 PCS در ماه
رابط فیبر: |
سیمپلکس ال سی |
فاصله انتقال: |
20 کیلومتر |
طول موج: |
1310 نانومتر/1550 نانومتر |
منبع تغذیه: |
DC 5 ~ 25 ولت |
اندازه: |
120 × 105 × 28 میلی متر |
وزن: |
1.1 کیلوگرم / جفت |
رابط فیبر: |
سیمپلکس ال سی |
فاصله انتقال: |
20 کیلومتر |
طول موج: |
1310 نانومتر/1550 نانومتر |
منبع تغذیه: |
DC 5 ~ 25 ولت |
اندازه: |
120 × 105 × 28 میلی متر |
وزن: |
1.1 کیلوگرم / جفت |

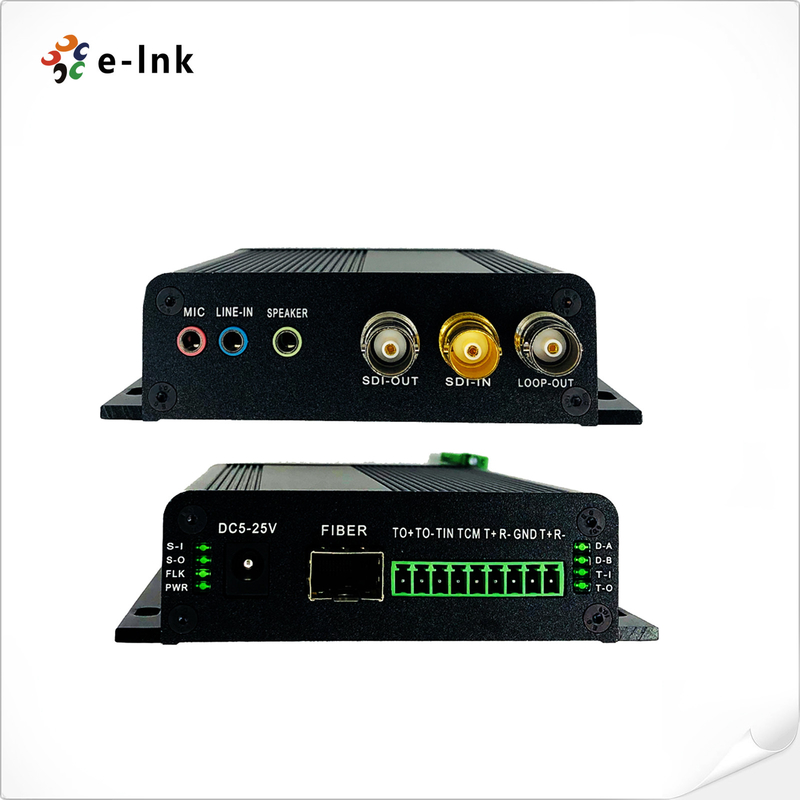

مبدل فیبر ویدیویی 1Ch Bidi 3G-SDI با Tally + RS485 + صدا + میکروفون
مبدل فیبر SDIمزایای
بررسی اجمالی
مبدل فیبر سری 3G/HD-SDI LNK-3G-2BV1T2BD2A1M از ویدیوی دوطرفه 3G/HD-SDI 1 کاناله (صوتی جاسازی شده)، Tally 1 کانالی، RS485 یا RS422 دو کاناله، داده های صوتی خارجی 2 کاناله پشتیبانی می کند. و سیگنال میکروفون 1 کاناله که از طریق کابل فیبر نوری منتقل می شود.E-link 3G/HD-SDI Video over Fiber Converters شامل یک فرستنده و یک گیرنده برای سیگنال 1080P 3G/HD-SDI است.
اطلاعات سفارش
| مدل | شرح |
| LNK-3G-2BV1T2BD2A1M | 1Ch Bidirectional 3G-SDI+1Ch Tally +2Ch Bidirectional RS485 or RS422+2Ch Stereo Audio+1Ch Microphone over Fiber Converter, Single Mode Fiber, LC, 20km, از جمله فرستنده و گیرنده که توسط جفت استفاده می شود |
مشخصات
| رابط فیبر نوری | |
| رابط فیبر | سیمپلکس ال سی |
| فاصله انتقال | 0-20 کیلومتر |
| طول موج | 1310 نانومتر/1550 نانومتر |
| ویدئو | |
| رابط ویدیویی | BNC |
| امپدانس ورودی/خروجی ویدئو | 75Ω |
| ولتاژ ورودی/خروجی ویدئو | معمولی: 1Vpp، حداقل 0.5Vpp، حداکثر 1.5Vpp |
| نرخ بیت های ویدئویی | حداکثر 3.2 گیگابیت بر ثانیه |
| بهره دیفرانسیل (10٪ تا 90٪ APL) | <1% |
| پشتیبانی از فرمت SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| استاندارد SDI ویدئویی | 270 مگابیت در ثانیه (SD-SDI)، 1.485 گیگابیت در ثانیه (HD-SDI) |
| نقشه برداری SMPTE425M3Gb/s (3G-SDI) | |
| رابط سریال SMPTE424M 3Gb/s (3G-SDI) | |
| داده یا Tally | |
| رابط فیزیکی | ترمینال پیچی استاندارد صنعتی |
| نوع داده | RS485 (پیش‌فرض) یا RS422 (اختیاری)، سیگنال Tally |
| پشتیبانی از فرکانس/نرخ |
حداکثر115200bps برای RS422 حداکثر57600bps برای RS485 |
| BER | <10ˉ9 |
| صدای استریو یا میکروفون | |
| ورودی و خروجی صدا | صدا 3.5 میلی متر |
| فرمت صوتی | @48 کیلوهرتز |
| برقی | |
| اداپتور برق | DC 5 ~ 25 ولت |
| مصرف برق | <5 وات |
| نشانگر LED | |
| P/S | منبع تغذیه |
| DAT | داده ها |
| مکانیکی | |
| ابعاد (LxWxH) | 120 × 105 × 28 میلی متر |
| وزن | 1.5 کیلوگرم / جفت |
| پوشش | کیس آلومینیومی |
| گزینه های نصب | دیوار کوه |
| محیطی | |
| دمای کاری | -20℃℃+70℃ |
| دمای ذخیره سازی | -40℃℃+80℃ |
| رطوبت کاری | 0~95٪ |
| MTBF | ≥100000 ساعت |
