جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ISO9001
شماره مدل: سری LNK-3GSDI-4BV
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 واحد
قیمت: negotiable
جزئیات بسته بندی: بسته استاندارد فیبر مدیا مبدل
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 10000 PCS در ماه
رابط فیبر: |
سیمپلکس ال سی |
فاصله انتقال: |
550 متر تا 20 کیلومتر |
طول موج: |
1310 نانومتر/1550 نانومتر |
منبع تغذیه: |
AC 110 ~ 220 ولت |
مصرف برق: |
<15 وات |
اندازه: |
19 اینچ 1U (483 x 220 x 44.45 میلی‌متر) |
رابط فیبر: |
سیمپلکس ال سی |
فاصله انتقال: |
550 متر تا 20 کیلومتر |
طول موج: |
1310 نانومتر/1550 نانومتر |
منبع تغذیه: |
AC 110 ~ 220 ولت |
مصرف برق: |
<15 وات |
اندازه: |
19 اینچ 1U (483 x 220 x 44.45 میلی‌متر) |

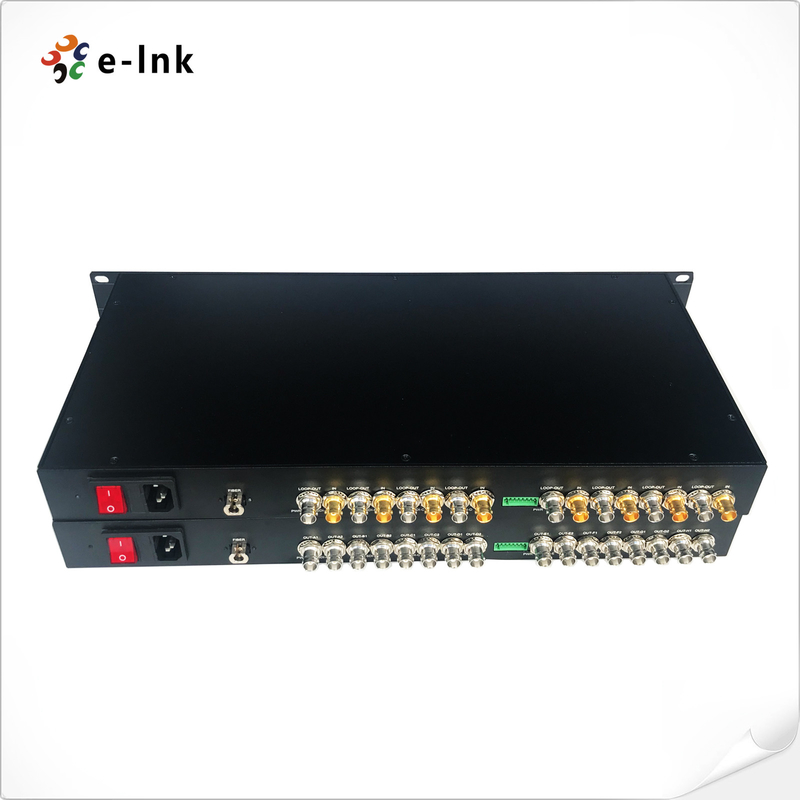

پخش ویدئوی 4 کاناله دو طرفه 3G-SDI روی مبدل فیبر
مبدل فیبر SDIمزایای
بررسی اجمالی
سری LNK-3GSDI-4BV از سیگنال ویدئویی استاندارد 3G-SDI دو طرفه 4 کاناله با کیفیت بالا که از طریق کابل فیبر نوری منفرد منتقل می شود، پشتیبانی می کند و سیگنال را به صورت محلی روی خروجی حلقه 3G/HD-SDI نظارت می کند.E-link 3G-SDI Video over Fiber Converters شامل یک فرستنده و یک گیرنده برای سیگنال 1080P 3G-SDI است.مبدل‌های فیبر 3G-SDI E-link می‌توانند به طور همزمان ویدیوی 3G-SDI دو طرفه 4 Ch، داده RS-485 معکوس 1 Ch، سیگنال را از طریق یک فیبر نوری منفرد ارسال کنند.کیفیت ویدئو تا استاندارد پخش، کیفیت صدا تا سطح CD از فرمت ارتباط داده معکوس RS-485 پشتیبانی می کند.
اطلاعات سفارش
| مدل | شرح |
| LNK-3GSDI-4BV | ویدیوی 3G-SDI دوطرفه 4 Ch با Loop-out، 20 کیلومتر، SM، FC، شامل 1 فرستنده و 1 گیرنده، استفاده شده توسط جفت |
| LNK-3GSDI-4BV1R | ویدیوی SDI دوطرفه 4 Ch با Loop-out + 1 Ch RS485 Reverse Data، 20 کیلومتر، SM، FC، شامل 1 فرستنده و 1 گیرنده، مورد استفاده جفت |
مشخصات فنی
| رابط فیبر نوری | |
| رابط فیبر | سیمپلکس ال سی |
| فاصله انتقال | 550 متر تا 20 کیلومتر |
| طول موج | 1310 نانومتر/1550 نانومتر |
| ویدئو | |
| رابط ویدیویی | BNC |
| امپدانس ورودی/خروجی ویدئو | 75Ω |
| ولتاژ ورودی/خروجی ویدئو | معمولی: 1Vpp، حداقل 0.5Vpp، حداکثر 1.5Vpp |
| نرخ بیت های ویدئویی | حداکثر 3.2 گیگابیت بر ثانیه |
| بهره دیفرانسیل (10٪ تا 90٪ APL) | <1% |
| پشتیبانی از فرمت SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| استاندارد SDI ویدیویی | 270 مگابیت در ثانیه (SD-SDI)، 1.485 گیگابیت در ثانیه (HD-SDI) |
| نقشه برداری SMPTE425M3Gb/s (3G-SDI) | |
| رابط سریال SMPTE424M 3Gb/s (3G-SDI) | |
| داده ها | |
| رابط فیزیکی | ترمینال پیچی استاندارد صنعتی |
| نوع داده | معکوس RS485 |
| پشتیبانی از فرکانس/نرخ | حداکثر57600bps برای RS485 |
| BER | <10ˉ9 |
| برقی | |
| اداپتور برق | AC 110 ~ 220 ولت |
| مصرف برق | <15 وات |
| نشانگر LED | |
| SDI A/B/C/D/E/F/G/H | ویدئوی SDI |
| PWR | منبع تغذیه |
| مکانیکی | |
| ابعاد (LxWxH) | 19 اینچ 1U (483 x 220 x 44.45 میلی‌متر) |
| وزن | 7 کیلوگرم / جفت |
| پوشش | کیس آلومینیومی |
| گزینه های نصب | پایه قفسه |
| محیطی | |
| دمای کاری | -20℃±70℃ |
| دمای ذخیره سازی | -40℃℃+80℃ |
| رطوبت کاری | 0~95٪ |
| MTBF | ≥100000 ساعت |
