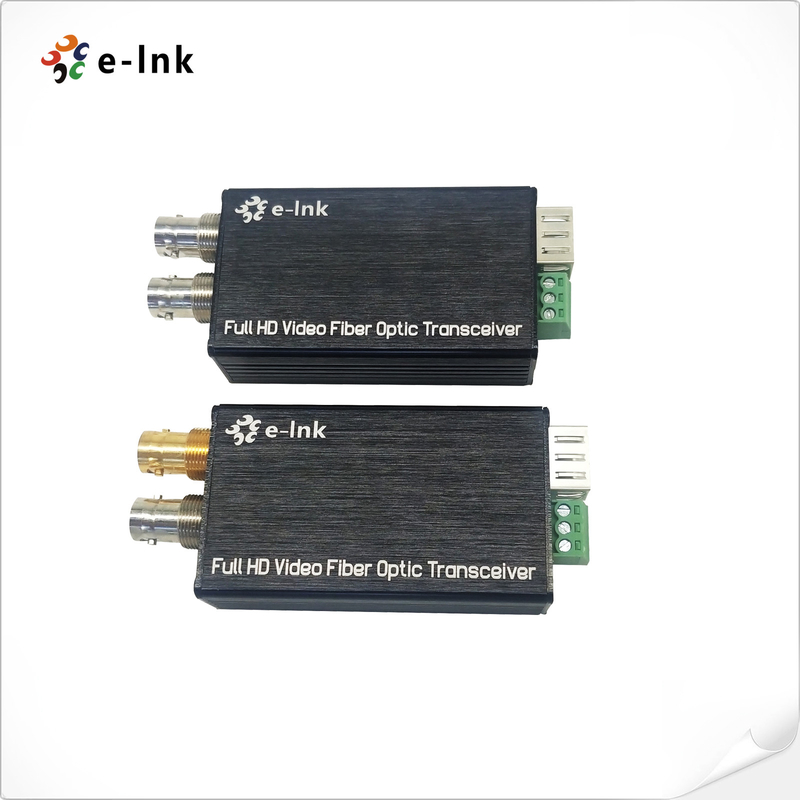

مبدل فیبر معکوس RS485 SDI با پهنای باند انتقال 270 مگاهرتز × 12 گیگاهرتز

Name: مبدل فیبر معکوس RS485 SDI با پهنای باند انتقال 270 مگاهرتز × 12 گیگاهرتز
Brand: E-link China Technology Co.,LTD
SKU: LNK-M3G-1V1D-20
Price: 594.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: E-link

گواهی: CE,FCC,RoHs

شماره مدل: LNK-M3G-1V1D-20

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 جفت

قیمت: negotiate

جزئیات بسته بندی: بسته صادرات استاندارد مبدل فیبر SDI

زمان تحویل: 3-6 روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram

قابلیت ارائه: 10000 جفت در روز

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          مبدل فیبر 12 گیگاهرتز به rs485, مبدل فیبر نوری SDI به rs485


نوع داده:	RS485 به عقب (اختیاری)	دمای کار:	-40 درجه سانتیگراد 85 درجه سانتیگراد
دمای ذخیره سازی:	-40 درجه سانتیگراد تا 80 درجه سانتیگراد	مصرف برق:	2 وات (حداکثر)
قدرت:	5-15 VDC	پهنای باند انتقال نوری:	270 مگاهرتز تا 12 گیگاهرتز
ابعاد (LxWxH):	80 × 40 × 20 (میلی متر)

نوع داده:	RS485 به عقب (اختیاری)
دمای کار:	-40 درجه سانتیگراد 85 درجه سانتیگراد
دمای ذخیره سازی:	-40 درجه سانتیگراد تا 80 درجه سانتیگراد
مصرف برق:	2 وات (حداکثر)
قدرت:	5-15 VDC
پهنای باند انتقال نوری:	270 مگاهرتز تا 12 گیگاهرتز
ابعاد (LxWxH):	80 × 40 × 20 (میلی متر)

توضیحات

مبدل فیبر معکوس RS485 SDI با پهنای باند انتقال 270 مگاهرتز × 12 گیگاهرتز

مینی تایپ 3G-SDI به فایبر کنورتر با RS485 معکوس

مزایایی که از تبدیل کننده فیبر دارد

هر کانال شامل 8 کانال صوتی است.

✓ تعادل اتوماتیک کابل، برای تمام نرخ های زیر 3.2 گیگابایت در ثانیه استفاده می شود (Belden 1694A)

️ بازپرداخت اتوماتیک 270Mbit/s - 1.48Gbit/s - 3Gbit/s

به طور مستقیم سازگار با سیستم های دوربین HD-SDI

قابلیت انتقال طولانی تا 80 کیلومتر

️ مبادله گرم و پلگ گرم

- همه الگوهای پاتولوژیکی را مدیریت کنید، انتقال سطح پخش بدون فشرده سازی کاملا دیجیتال؛

- LED حالت نشان می دهد برای نظارت بر شرایط کار

دامنه پویایی فوق نوری و بدون تنظیم

طول موج CWDM 1470 ~ 1610nm اختیاری است.

طیف درجه حرارت بسیار گسترده ای (-20°C ~ +70°C) در سطح صنعت، قابل سازگاری با محیط های مختلف؛

مرور کلی

LNK-M3G-1V سری مینی نوع 3G / HD-SDI فیبر کنورتر پشتیبانی از یک کانال 3G / HD-SDI ویدیو

(آڈیو جاسازی شده) & Tally یا معکوس سیگنال RS485 از طریق کابل فیبر نوری منتقل و نظارت بر

سیگنال محلی از طریق خروجی حلقه 3G / HD-SDI. E-link 3G / HD-SDI Video over Fiber Converters شامل

یک فرستنده و یک گیرنده برای سیگنال 1080P 3G/HD-SDI.

شاخص های فنی

رابط فیبر نوری
رابط فیبر	سیمپلکس LC
فاصله انتقال	۵۵۰ متر تا ۲۰ کیلومتر
طول موج	1310nm/1550nm
ویدیو
رابط ویدیویی	BNC
موانع ورودی/خرید ویدئو	75Ω
ولتاژ ورودی/خرید ویدئو	به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp
نرخ بیت ویدیو	حداکثر 3.2Gb/s
سود تفاوتی (10٪ ٪ 90 APL)	< ۱٪
پشتیبانی از فرمت SDI	625/25 PAL
	525/29.97 NTSC، 525/23.98 NTSC
	720p50, 720p59.94
	1080i 23/24/30/50/5994
	1080P 23.98/24/30/50/60
استاندارد SDI ویدئو	270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI)
	SMPTE425M3Gb/s نقشه برداری ((3G-SDI)
	SMPTE424M 3Gb / s رابط سریال ((3G-SDI)
داده ها
رابط فیزیکی	ترمینال پیچ استاندارد صنعتی
نوع داده	شمارش یا RS485 معکوس
حمایت از فرکانس/ نرخ	حداکثر 115200bps برای RS422 حداکثر 57600bps برای RS485
BER	<10⁹
برق
آداپتور برق	DC 5 ~ 25V
مصرف برق	<5W
شاخص LED
SDI	ویدیوی SDI
P/T	منبع برق
ماشین آلات
ابعاد (LxWxH)	80 × 40 × 20 میلی متر
وزن	1 کیلوگرم در هر جفت
قفس	کیس آلومینیومی
گزینه های نصب	دسکتاپ
محیط زیست
دمای کار	-20°C+70°C
دمای ذخیره سازی	-40°C+80°C
رطوبت کاری	0 تا 95%
MTBF	≥100000 ساعت

درخواست

مبدل فیبر معکوس RS485 SDI با پهنای باند انتقال 270 مگاهرتز × 12 گیگاهرتز 0

اطلاعات سفارش

مدل	توضیحات
LNK-M3G-1V1T-MM	نوع کوچک 3G-SDI به تبدیل فیبر با Tally و حلقه خارج، MMF، LC فیبر کانکتور 500 متر، از جمله فرستنده و گیرنده استفاده می شود توسط جفت
LNK-M3G-1V1D-MM	نوع کوچک 3G-SDI به فیبر کنورتر با RS485 معکوس و حلقه خارج، MMF، LC فیبر کانکتور 500 متر، از جمله فرستنده و گیرنده استفاده می شود توسط جفت
LNK-M3G-1V1T-20	نوع کوچک 3G-SDI به تبدیل فیبر با Tally و حلقه خارج، SMF، LC فیبر کانکتور 20KM، از جمله فرستنده و گیرنده استفاده شده توسط جفت
LNK-M3G-1V1D-20	نوع کوچک 3G-SDI به تبدیل فیبر با RS485 معکوس و حلقه خارج، SMF، LC فیبر کانکتور 20KM، از جمله فرستنده و گیرنده، توسط جفت استفاده می شود
LNK-M3G-1V1T-40	نوع کوچک 3G-SDI به تبدیل فیبر با Tally و حلقه خارج، SMF، LC فیبر کانکتور 40KM، از جمله فرستنده و گیرنده استفاده شده توسط جفت
LNK-M3G-1V1D-40	نوع کوچک 3G-SDI به تبدیل فیبر با RS485 معکوس و حلقه خارج، SMF، LC فیبر کانکتور 40KM، از جمله فرستنده و گیرنده، توسط جفت استفاده می شود
