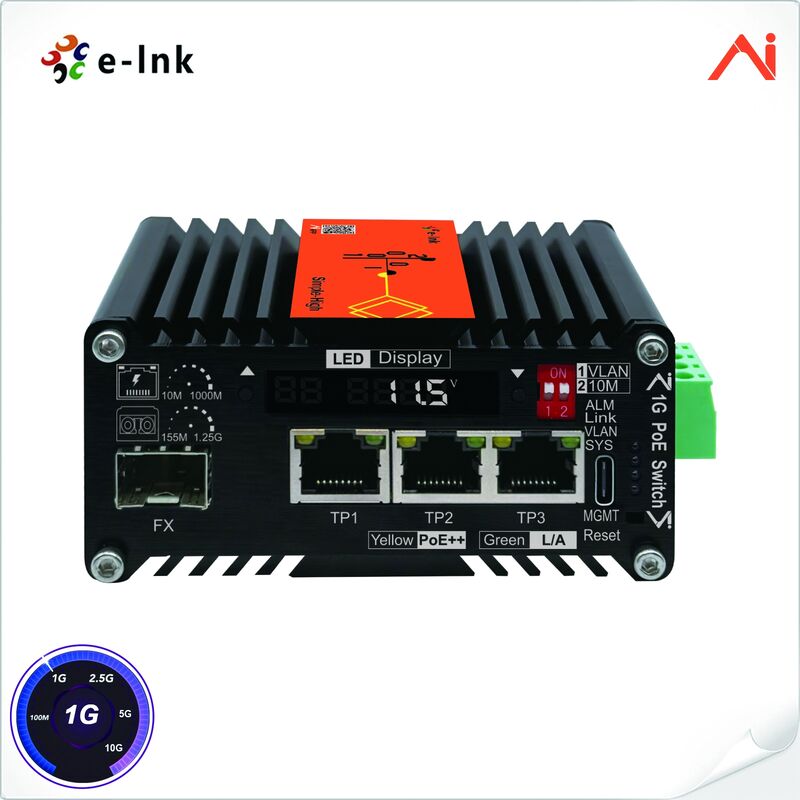

3-برده 10/100/1000Base-T IEEE802.3bt PoE++ 90W به 1-برده 100/1000BASE-X مینی صنعتی هوش مصنوعی هوشمند مدیریت شده PoE ++ سوئیچ اترنت با تقویت کننده ولتاژ

PoE+ با مدیریت هوشمند هوش مصنوعی صنعتی+ سوئیچ با تقویت کننده ولتاژ برای سیستم خورشیدی

حالت دسترسی

1x100/1000BASE-X SFP به3 برابر10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt

اترنت

استانداردها

مطابق با استانداردهای اترنت IEEE 802.3

اترنت سریع IEEE 802.3u

IEEE 802.3ab اترنت گیگابیتی

کنترل جریان کامل دوبلکس IEEE 802.3x

IEEE 802.3az اترنت کارآمد انرژی (EEE)

نوع پردازش

ذخیره و فوروارد

نرخ فیلتر رو به جلو

14880pps (10Mbps)

148800pps (100Mbps)

1,488,000pps (1000Mbps)

حافظه بافر بسته

1 مگابیت

حداکثر طول بسته

9 هزار بایت

ظرفیت سوئیچینگ

10 گیگابیت بر ثانیه / غیر مسدود

رایانه شخصی (پشتیبانی از MacOS، Windows)

مرورگر MacOS:

Microsoft Edge 89+ (تاریخ انتشار: 04-03-2021 یا نسخه جدیدتر)

Google Chrome 89+ (تاریخ انتشار: 02-03-2021 یا نسخه جدیدتر)

Opera 75+ (تاریخ انتشار: 2021-03-24 یا نسخه جدیدتر)

مرورگر ویندوز:

Microsoft Edge 89+ (تاریخ انتشار: 04-03-2021 یا نسخه جدیدتر)

Google Chrome 89+ (تاریخ انتشار: 02-03-2021 یا نسخه جدیدتر)

Opera 75+ (تاریخ انتشار: 2021-03-24 یا نسخه جدیدتر)

اپلیکیشن موبایل (پشتیبانی از اندروید،از iOS پشتیبانی نمی کند)

برنامه تلفن همراه (اندروید)

پشتیبانی از تمامی تلفن های همراه اندروید و تبلت های اندرویدی

برنامه موبایل آیفون (iOS)

از iPhone یا iPad پشتیبانی نمی کند

توابع مدیریت شده هوشمند هوش مصنوعی

وضعیت هیئت خدمات

دما

ولتاژ

فعلی

وضعیت پورت RJ45

وضعیت پیوند

امتیاز دهید

VLAN

ولتاژ تغذیه PSE

مصرف برق PSE

تخصیص پین پاور

وضعیت پورت SFP

وضعیت پیوند

PN/SN

TX Power

RX Power

تمام اطلاعات DDM

سوئیچ DIP

DIP1

VLAN

DIP2

10 میلیون

هشدار پورت فیبر

پشتیبانی کنید

تنظیم مجدد برنامه ریزی شده

پشتیبانی کنید

PoE Power Scheduled

پشتیبانی کنید

رابطپort

پورت اترنت

3-پورت 10/100/1000BASE-T رابط اترنت RJ45 مذاکره خودکار، خودکار MDI/MDI-X

3-پort 10/100/1000BASE-T پشتیبانی از IEEE802.3af/at/bt

کابل: Cat 5e یا بالاتر؛

فاصله: ≤100 متر با سرعت داده 1000M،≤250 متر با سرعت داده 10M

پورت SFP

1-پورت100/1000BASE-X SFP (سازگار با 100BASE-X و 1000BASE-X و فرستنده گیرنده) (تشخیص خودکار)

کابل:

چند حالته: کابل فیبر نوری 50/125um یا 62.5/125um، فاصله: 550m/2km.

حالت تک: کابل فیبر نوری 9/125um، فاصله: 20/40/80/100/120/160/200 کیلومتر

PoE (توان از طریق اترنت)

استاندارد

IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W، در: 30W، bt type3: 60W، bt type4: 95W)

خروجی برق PoE

90 حداکثر وات

تخصیص پین پاور

دهانه پایانی + میانی: 1/2 (+)، 3/6 (-);4/5 (+)، 7/8 (-)

بودجه PoE

تا90بودجه PoE -وات (9-54VDC)

نوع منبع تغذیه PoE

IEEE 802.3af/at/bt (در صورت نیاز به PoE غیرفعال لطفاً با خدمات مشتری تماس بگیرید)

حالت PoE

سازگار باحالت A و حالت B.

تقویت کننده ولتاژ

ورودی 9-12 ولت DC

خروجی PoE 48V      حداکثر 60 وات

ورودی 19-24 ولت DC

خروجی PoE 48V      حداکثر 120 وات

ورودی 24-36 ولت DC

خروجی PoE 48V      حداکثر 120 وات

ورودی 48-54 ولت DC

خروجی PoE 48V      حداکثر 240 وات

برق و مکانیک

برق ورودی

9 تا 54 ولت DCبلوک ترمینال 4 پین

مصرف برق

حداکثر 5 وات (زمانی که از PoE استفاده نمی شود)

ابعاد (W x D x H)

98 × 67 × 46 میلی متر

وزن

300 گرم

پوشش

کیس آلومینیومی

گزینه های نصب

DIN-Rail

نشانگرهای LED

SYS

چراغ سبز چشمک زن: به طور معمول کار می کند

VLAN

جامد سبز روشن:VLAN روشن

جامد سبزخاموش:VLAN خاموش

پیوند

LED سبز جامد روشن: پیوند پورت SFP ایجاد شد

چراغ سبز چشمک زن: انتقال داده

LED سبز خاموش: پورت SFP بدون پیوند

ALM

LED قرمز جامد روشن: توان نوری زیر آستانه دریافت کرد

LED قرمز خاموش: توان نوری دریافت شده عادی است

TP1-3 L/A

LED سبز جامد روشن: پیوند پورت اترنت

چراغ سبز آهسته چشمک زن: نرخ پیوند پورت اترنت 10M/100M/1000M است

LED سبز خاموش: پورت اترنت بدون پیوند

TP1-3 PoE

LED زرد روشن جامد: PD متصل

LED زرد خاموش: PD متصل نیست

زیست محیطی

دمای عملیاتی

-40 درجه سانتی گراد تا 75 درجه سانتی گراد (40- درجه فارنهایت تا 167 درجه فارنهایت)

دمای ذخیره سازی

-40 درجه سانتی گراد تا 85 درجه سانتی گراد (40- درجه فارنهایت تا 185 درجه فارنهایت)

رطوبت نسبی

5% تا 95% غیر متراکم

MTBF

> 200000 ساعت

تاییدیه های نظارتی

ISO9001، CE، FCC قسمت 15 کلاس A، RoHS

EMI:

EN55022:2010+AC: 2011، کلاس A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

EMS:

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

پارامترهای استاندارد PoE

استانداردهای PoE

ورودی (V)

جریان (A)

خروجی (V)

توان (W)

پین PoE

حالت

IEEE802.3af/at/bt

af/at/bt

9-12

5

48 ولت

60

1/2 (+)، 3/6 (-); 4/5 (+)، 7/8 (-)

ModeA&B

af/at/bt

19-24

5

48 ولت

120

1/2 (+)، 3/6 (-); 4/5 (+)، 7/8 (-)

ModeA&B

af/at/bt

48-54

5

48 ولت

240

1/2 (+)، 3/6 (-); 4/5 (+)، 7/8 (-)

ModeA&B

Starlink PoE

Gen2

48-56

2.67

56

150

1/2 (+)، 3/6 (-); 4/5 (+)، 7/8 (-)

Gen3

48-56

3.57

56

200

1/2 (+)، 3/6 (-); 4/5 (+)، 7/8 (-)
