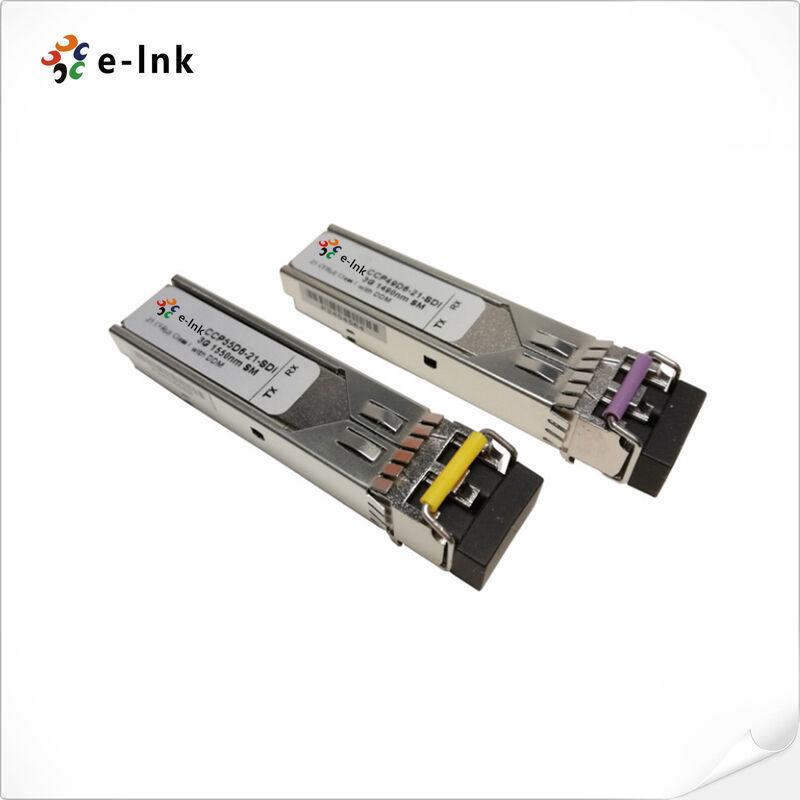

فرستنده نوری HD-SDI CWDM SFP 1270-1610nm 80km مطابق با MSA
فرستنده نوری HD-SDI CWDM SFP 1270-1610nm 80km مطابق با MSA
مدل: LNK-CWDM-SFP1G-XX80
توضیحات محصول و مرور کلی
HD-SDI CWDM 1270 ~ 1610nm 80km Digital Video SFP Optical Transceiver (MSA) ارائه می دهد
راه حل استثنایی برای انتقال ویدئویی با وضوح بالا در فاصله های بسیار دور
شبکه های منطقه ای و شهری. این گیرنده نوری با عملکرد بالا و سازگار با MSA
استفاده از طیف 18 موج CWDM از 1270nm تا 1610nm،
اپراتورها به طور نمایی پهنای باند زیرساخت های فیبر تک حالت موجود را افزایش دهند
بدون هزینه و پیچیدگی قابل توجهی برای استفاده از رشته های فیبر جدید.
حداکثر قابلیت اطمینان، آن را به صورت یکپارچه در میان نرخ داده از 50Mbps به 1.485Gbps و
به طور خاص برای حفظ یکپارچگی سیگنال قوی در حضور SDI مورد نیاز طراحی شده است
الگوهای پاتولوژیکی، کاملا مطابق با SMPTE 259M، SMPTE 344M و SMPTE 292M
استانداردهای سرعت سریال.
این گیرنده معیار جدیدی برای دسترسی در برنامه های HD-SDI تعیین می کند، حداکثر
فاصله انتقال 80 کیلومتر از طریق فیبر تک حالت در حالی که حفظ یکپارچگی سیگنال در
1.5Gbps، حتی در شرایط سیگنال پاتولوژیک
فاکتور تضمین می کند که یکپارچه سازی در طیف گسترده ای از تجهیزات ویدئویی پخش و حرفه ای،
از جمله روترها، سوئیچرها و افزونه های فیبر نوری.
عملکرد تشخیصی، قابل دسترسی از طریق رابط های استاندارد، که امکان نظارت در زمان واقعی را فراهم می کند
از پارامترهای عملیاتی مانند قدرت نوری، دمای و ولتاژ تغذیه، که حیاتی است
برای نگهداری فعال در ارتباطات ویدئویی مهم و طولانی مدت.
گواهی و ساخته شده به بالاترین استانداردهای صنعت، این گیرنده انتخاب ایده آل برای برنامه های کاربردی
نیاز به انتقال قابل اعتماد ویدئوی با وضوح بالا در مسافت های طولانی است. موارد استفاده اصلی عبارتند از:
اتصال امکانات پخش گسترده جغرافیایی، ایجاد پیوندهای ستون فقرات برای مقیاس بزرگ
شبکه های نظارت شهری، امکان شبکه های پخش ورزشی منطقه ای و تسهیل
توزیع ویدئویی با کیفیت بالا برای آموزش از راه دور یا شبکه های شرکتی.
یکپارچه سازان سیستم و مدیران شبکه یک راه حل مقرون به صرفه، ظرفیت بالا و آینده ثابت را دریافت می کنند
که حداکثر سرمایه گذاری فیبر فعلی خود را در حالی که ارائه عملکرد پخش درجه برای بیشترین
چالش های انتقال ویدئویی در مسافت های طولانی
ویژگی های اصلی گلوله
-
انطباق با استانداردهای حرفه ای پخش
به طور کامل با مشخصات SMPTE 297-2006 برای انتقال ویدئویی قابل اعتماد HD-SDI سازگار است.
-
پشتیبانی از نرخ داده های گسترده
از 50 Mbps تا 1.485 Gbps کار می کند و از سیگنال های SD-SDI و HD-SDI پشتیبانی می کند.
-
ترانسمیشن از راه دور
فاصله انتقال ویدیو تا 80 کیلومتر را از طریق فیبر تک حالت برای HD-SDI ارائه می دهد.
-
اطمینان از یکپارچگی سیگنال پیشرفته
طراحی شده برای مدیریت الگوهای ویدئویی برای عملکرد قوی SD-SDI و HD-SDI.
-
استفاده کامل از طیف CWDM
دارای یک فرستنده DFB با طول موج 18 که 1270nm تا 1610nm را برای حداکثر کارایی فیبر پوشش می دهد.
-
طراحی ماژولار قابل تعویض گرم
فاکتور فرم SFP استاندارد صنعت امکان نصب و نگهداری آسان را فراهم می کند.
-
انطباق جهانی MSA
مطابق با توافقنامه SFP Multi-Source برای قابلیت همکاری تجهیزات گسترده.
-
تشخیص دیجیتالی جامع
نظارت بر عملکرد در زمان واقعی که از طریق رابط I2C قابل دسترسی است.
-
معماری انرژی کارآمد
بر روی یک منبع برق +3.3V با مصرف انرژی کم بهینه کار می کند.
-
محدوده دمای عملیاتی گسترده
عملکرد پایدار تضمین شده از درجه حرارت 0 درجه سانتیگراد تا +70 درجه سانتیگراد
-
گواهینامه محیط زیست و ایمنی
با توجه به استانداردهای RoHS ساخته شده و بدون سرب است.
مشخصات فنی و شاخص ها
|
استانداردها:
|
INF-8074i SFP (فاکتور شکل کوچک پلگ گیبل) گیرنده
|
|
SFF-8472 رابط نظارت تشخیصی برای گیرنده
|
|
SMPTE 259M-2008 SDTV سیگنال دیجیتال / دیتای سریال رابط دیجیتال (SD-SDI)
|
|
SMPTE 292M-2008 1.5 Gbps سیگنال / داده های سریال رابط (HD-SDI)
|
|
SMPTE 344M-2000 540 Mbps رابط دیجیتال سریالی
|
|
باباrt تعداد
|
LNK-CWDM-SFP1G-XX80
|
|
فاکتور فرم
|
فرستنده ویدیویی SFP
|
|
D%
|
1.485 گيگابايت در ثانیه
|
|
Wطول متوسط
|
1۲۷۰ تا ۱۶۱۰nm
|
|
Fنوع iber
|
SMF
|
|
حداکثر فاصله
|
80 کیلومتر
|
|
اوهاجزای فنی
|
DFB/PIN
|
|
قدرت فرستنده
|
0 تا 5 دبیلم
|
|
Eنسبت انقراض
|
>9dB
|
|
حساسیت گیرنده
|
< -28 دی سی بی ام
|
|
Rهر بار اضافه
|
>-3 دی بی ام
|
|
کانکتور
|
LC دوبلکس
|
|
Dنظارت تشخیصی (DDM)
|
Sپورت به عنوان پیش فرض
|
|
وزن
|
0.025 کيلوگرم
|
|
دمای کار
|
0°C تا 70°C (32°F تا 158°F)
|
|
دمای ذخیره سازی
|
-40°C تا 85°C (-40°F تا 185°F)
|
|
Aاستفاده
|
SMPTE 292M (1.485Gb / s)
|
|
SMPTE 259M (270/360Mb/s)
|
|
کنورتر فیبر HD-SDI/SD-SDI
|
|
روترها و سوئیچ های ویدئویی دیجیتال با تراکم بالا
|
|
دوربین های پخش، دوربین HD یا سیستم مانیتور
|
|
مTBF
|
> 200،000 ساعت
|
اطلاعات سفارش
|
مدل
|
توضیحات
|
|
LNK-CWDM-SFP1G-2780
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1270nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-2980
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1290nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-3180
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1310nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-3380
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1330nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-3580
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1350nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-3780
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1370nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-3980
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1390nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-4180
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1410nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-4380
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1430nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-4580
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1450nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-4780
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1470nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-4980
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1490nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-5180
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1510nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-5380
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1530nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-5580
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1550nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-5780
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1570nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-5980
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1590nm، 80km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-6180
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1610nm، 80km، LC، DDMI، MSA
|
سناریوهای کاربرد
-
انتقال سیگنال های رادیویی متروپولیتانی در مسافت های بسیار دور
-
ستون فقرات شبکه های نظارت و نظارت منطقه ای HD
-
کنفرانس و توزیع ویدئویی بین شهری با وضوح بالا
-
تولید رویداد در مقیاس بزرگ در چندین سایت دور افتاده
-
پروژه های گسترش ظرفیت شبکه فیبر نوری اضافی
