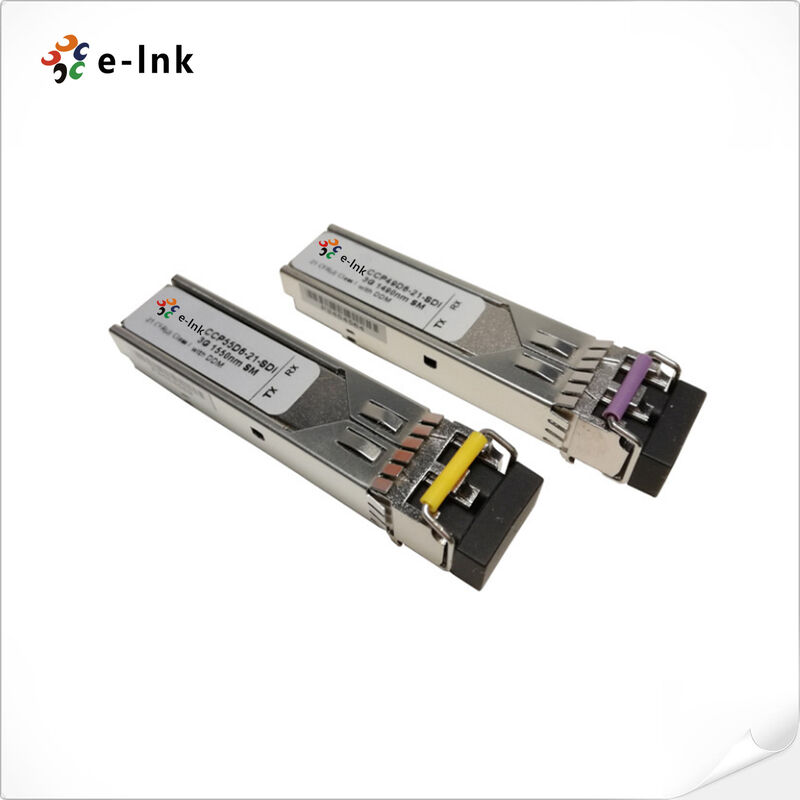

فرستنده نوری HD-SDI CWDM SFP 1270-1610nm 40km مطابق با MSA
فرستنده نوری HD-SDI CWDM SFP 1270-1610nm 40km مطابق با MSA
مدل: LNK-CWDM-SFP1G-XX40
توضیحات محصول و مرور کلی
HD-SDI CWDM 1270 ~ 1610nm 40km Digital Video SFP Optical Transceiver (MSA) ارائه می دهد
عملکرد استثنایی برای انتقال ویدیو با وضوح بالا در سراسر شهر
این گیرنده نوری پیشرفته مطابق با MSA از تمام شبکه های 18
طول موج CWDM طیف از 1270nm تا 1610nm، که امکان ضرب پهنای باند قابل توجهی دارد
در زیرساخت های فیبر تک حالت موجود بدون نیاز به استفاده از فیبر اضافی.
برای عملکرد قابل اعتماد در میان نرخ داده از 50Mbps تا 1.485Gbps، ماژول سیگنال برتر را حفظ می کند
یکپارچگی در هنگام پردازش الگوهای پاتولوژیک SDI چالش برانگیز، اطمینان از عملکرد قوی برای SMPTE
برنامه های ویدیویی سازگار با SMPTE 259M، SMPTE 344M و SMPTE 292M.
با ویژگی های دسترسی گسترده، این گیرنده SFP ویدئویی دیجیتال به فاصله های انتقال می رسد
تا 40 کیلومتر در حالی که کیفیت سیگنال 1.5Gbps را حفظ می کند، آن را به ویژه برای توزیع شده مناسب می کند
شبکه های ویدئویی شامل چندین امکانات است. فاکتور فرم SFP گرم قابل اتصال یکپارچه سازی را تضمین می کند
با روترهای پخش، افزونه های ویدئویی و تجهیزات تبدیل رسانه، در حالی که DFB دقیق تنظیم شده
تکنولوژی فرستنده ثبات موج استثنایی را در شرایط محیطی متفاوت فراهم می کند.
نظارت یکپارچه تشخیصی دیجیتال از طریق رابط I2C امکان عملکرد جامع را فراهم می کند
ردیابی و نگهداری پیشگیرانه، ضروری برای عملیات پخش و نظارت مهم.
گواهی شده برای استفاده حرفه ای، این گیرنده نوری با تمام استانداردهای مربوطه صنعت برای ایمن
و عملکرد قابل اعتماد در محیط های سخت. فاصله انتقال 40 کیلومتری گسترش یافته باعث می شود
ایده آل برای توزیع ویدیو در مناطق شهری، شبکه های نظارت در مقیاس بزرگ، ارتباطات پخش منطقه ای،
و سیستم های آموزشی توزیع شده که نیاز به انتقال ویدیوی با کیفیت بالا در سراسر مناطق جغرافیایی قابل توجهی دارند.
این راه حل به یکپارچه سازان سیستم و اپراتورهای شبکه امکان می دهد تا از فایبر موجود خود به حداکثر برسانند.
سرمایه گذاری در حالی که دستیابی به عملکرد ویدئویی در سطح پخش در مسافت های طولانی، ارائه یک
رویکرد مقرون به صرفه و پیشرفته از لحاظ تکنولوژیکی برای حمل و نقل ویدیویی با چگالی بالا در نسل بعدی
برنامه های ویدیویی حرفه ای
ویژگی های اصلی گلوله
-
انتقال ویدیوی HD در مسافت طولانی
انتقال سیگنال HD-SDI قابل اعتماد تا 40 کیلومتر از طریق فیبر تک حالت در 1.485Gbps را ارائه می دهد.
-
پوشش کامل طول موج CWDM
از تمام 18 طول موج CWDM از 1270nm تا 1610nm برای حداکثر استفاده از ظرفیت فیبر پشتیبانی می کند.
-
یکپارچگی سیگنال قوی
به طور خاص برای حفظ عملکرد با الگوهای پاتولوژیک SDI بر اساس SMPTE 259M، 344M و 292M طراحی شده است.
-
سازگاری با نرخ داده های گسترده
در میان نرخ داده ها از 50Mbps تا 1.485Gbps برای برنامه های SD-SDI و HD-SDI کار می کند.
-
فاکتور فرم استاندارد صنعت
ماژول SFP قابل اتصال گرم که با استانداردهای MSA برای سازگاری جهانی مطابقت دارد.
-
بهره وری زیرساخت ها
امکان گسترش پهنای باند شبکه های فیبر موجود را بدون قرار دادن رشته های اضافی فراهم می کند.
-
طراحی با عملکرد بالا
برای انتقال ویدئویی بلندمدت و مقرون به صرفه در کاربردهای حرفه ای طراحی شده است.
-
نظارت بر تشخیص دیجیتال
قابلیت های نظارت یکپارچه قابل دسترسی از طریق رابط های استاندارد برای مدیریت در زمان واقعی.
-
مصرف کم برق
عملکرد انرژی کارآمد مناسب برای تاسیسات با تراکم بالا.
-
دمای کار گسترده
عملکردی پایدار در محدوده های دمای استاندارد تجاری
مشخصات فنی و شاخص ها
|
استانداردها:
|
INF-8074i SFP (فاکتور شکل کوچک پلگ گیبل) گیرنده
|
|
SFF-8472 رابط نظارت تشخیصی برای گیرنده
|
|
SMPTE 259M-2008 SDTV سیگنال دیجیتال / دیتای سریال رابط دیجیتال (SD-SDI)
|
|
SMPTE 292M-2008 1.5 Gbps سیگنال / داده های سریال رابط (HD-SDI)
|
|
SMPTE 344M-2000 540 Mbps رابط دیجیتال سریالی
|
|
باباrt تعداد
|
LNK-CWDM-SFP1G-XX40
|
|
فاکتور فرم
|
فرستنده ویدیویی SFP
|
|
D%
|
1.485 گيگابايت در ثانیه
|
|
Wطول متوسط
|
1۲۷۰ تا ۱۶۱۰nm
|
|
Fنوع iber
|
SMF
|
|
حداکثر فاصله
|
۴۰ کیلومتر
|
|
اوهاجزای فنی
|
DFB/PIN
|
|
قدرت فرستنده
|
-5 ~ 0 دسی بل
|
|
Eنسبت انقراض
|
>9dB
|
|
حساسیت گیرنده
|
< -25 دی سی بی ام
|
|
Rهر بار اضافه
|
>-3 دی بی ام
|
|
کانکتور
|
LC دوبلکس
|
|
Dنظارت تشخیصی (DDM)
|
Sپورت به عنوان پیش فرض
|
|
وزن
|
0.025 کيلوگرم
|
|
دمای کار
|
0°C تا 70°C (32°F تا 158°F)
|
|
دمای ذخیره سازی
|
-40°C تا 85°C (-40°F تا 185°F)
|
|
Aاستفاده
|
SMPTE 292M (1.485Gb / s)
|
|
SMPTE 259M (270/360Mb/s)
|
|
کنورتر فیبر HD-SDI/SD-SDI
|
|
روترها و سوئیچ های ویدئویی دیجیتال با تراکم بالا
|
|
دوربین های پخش، دوربین HD یا سیستم مانیتور
|
|
مTBF
|
> 200،000 ساعت
|
اطلاعات سفارش
|
مدل
|
توضیحات
|
|
LNK-CWDM-SFP1G-2740
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1270nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-2940
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1290nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-3140
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1310nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-3340
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1330nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-3540
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1350nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-3740
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1370nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-3940
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1390nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-4140
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1410nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-4340
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1430nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-4540
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1450nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-4740
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1470nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-4940
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1490nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-5140
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1510nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-5340
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1530nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-5540
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1550nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-5740
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1570nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-5940
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1590nm، 40km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP1G-6140
|
1.5Gb/s SDI CWDM SFP Video Optical Transceiver، 1610nm، 40km، LC، DDMI، MSA
|
سناریوهای کاربرد
-
شبکه های نظارت و پخش ویدئویی HD در منطقه بزرگ شهری
-
سیستم های توزیع ویدئویی چند دانشگاهی در فاصله های طولانی
-
انتقال سیگنال از یک مرکز پخش با چگالی بالا
-
گسترش ظرفیت فیبر CWDM در HD-SDI منطقه ای
-
تولید حرفه ای رویدادهای زنده و گسترش سیگنال
