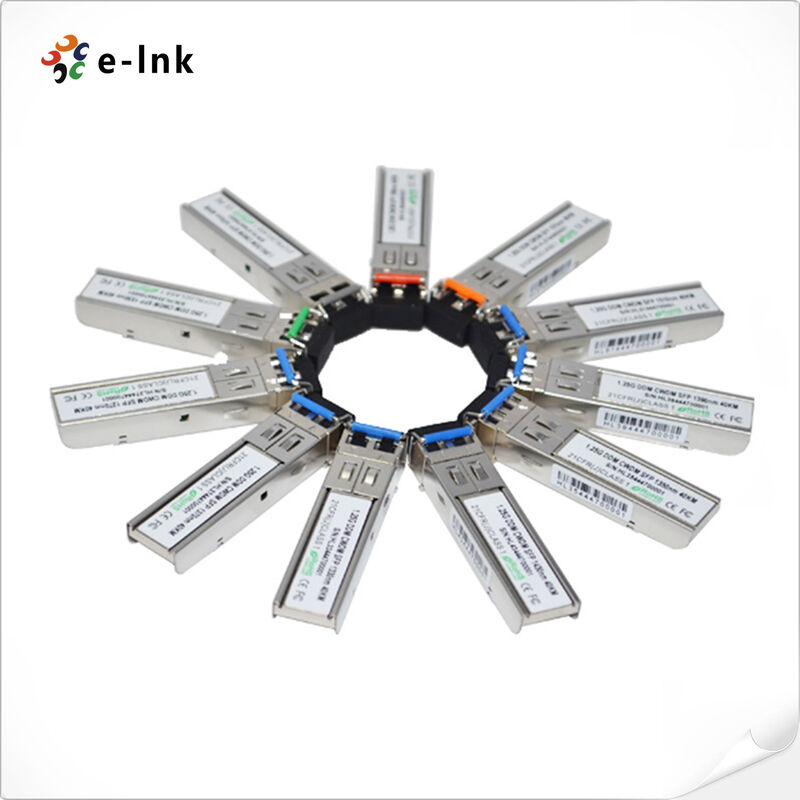

3G-SDI CWDM SFP Transceiver Optical 1270-1610nm 60km مطابق با MSA
3G-SDI CWDM SFP Transceiver Optical 1270-1610nm 60km مطابق با MSA
مدل: LNK-CWDM-SFP3G-XX60
توضیحات محصول و مرور کلی
3G-SDI CWDM 1270 ~ 1610nm 60km Digital Video SFP Optical Transceiver (MSA) نشان دهنده یک
راه حل پیشرفته برای انتقال ویدئویی حرفه ای در محدوده گسترده، ارائه استثنایی
این فرستنده نوری با عملکرد بالا و سازگار با MSA
از طیف 18 موج CWDM از 1270nm تا 1610nm پشتیبانی می کند، که باعث می شود
افزونه پهنای باند بر زیرساخت های فیبر تک حالت موجود. برای عملیات قوی طراحی شده است
در میان سرعت داده از 50Mbps تا 2.97Gbps، ماژول یکپارچگی سیگنال برتر را در هنگام پردازش حفظ می کند
الگوهای بیماری شناسی پیچیده SDI، اطمینان از عملکرد قابل اعتماد برای SMPTE 259M، SMPTE 344M، SMPTE
292M، و SMPTE 424M مطابقت سیگنال های ویدیویی در محیط های پخش خواستار.
با استفاده از تکنولوژی پیشرفته نوری، این گیرنده SFP ویدئویی دیجیتال انتقال استثنایی را به دست می آورد
فاصله تا 60 کیلومتر در حالی که حفظ کیفیت کامل سیگنال 3Gbps، نشان دهنده پیشرفت قابل توجهی است
در اتصال ویدئویی فاصله طولانی. فاکتور فرم SFP گرم قابل اتصال یکپارچه سازی را با پخش تضمین می کند
روترها، افزونه های ویدیویی و تجهیزات تبدیل رسانه، در حالی که تکنولوژی فرستنده DFB دقیق تنظیم شده
ارائه عملکرد طول موج پایدار در شرایط محیطی مختلف.
نظارت از طریق رابط I2C امکان ردیابی عملکرد در زمان واقعی و قابلیت های نگهداری پیشگیرانه را فراهم می کند.
ضروری برای عملیات پخش مهم.
گواهی شده به عنوان محصولات لیزر کلاس I مطابق با استانداردهای ایمنی FDA / CDRH و IEC-60825، این گیرنده نوری
این سیستم بدون نیاز به اقدامات حفاظتی خاص، عملکرد ایمن را تضمین می کند.
مناسب برای شبکه های ویدئویی منطقه شهری، سیستم های پخش توزیع شده دانشگاه و تولید رویدادهای در مقیاس بزرگ
این راه حل به پخش کنندگان و یکپارچه سازان سیستم امکان می دهد تا حداکثر استفاده از سیگنال های موجود را داشته باشند.
زیرساخت های فیبر در حالی که کیفیت ویدئویی با کیفیت پخش در مسافت های طولانی را به دست می آورد، معیارهای جدیدی را ایجاد می کند
برای حمل و نقل ویدئویی با کارایی بالا و مقرون به صرفه در برنامه های پخش نسل بعدی و برنامه های حرفه ای AV.
ویژگی های اصلی گلوله
-
انطباق با استانداردهای ویدیویی حرفه ای
مطابقت کامل با مشخصات SMPTE 297-2006 برای انتقال ویدئویی در سطح پخش
-
محدوده عملیات پهنای باند گسترده
پشتیبانی از سرعت داده از 50 Mbps تا 2.97 Gbps در استاندارد های SD-SDI، HD-SDI و 3G-SDI
-
انتقال فاصله طولانی
انتقال ویدئویی قابل اطمینان تا 60 کیلومتر از طریق فیبر تک حالت در نرخ های 3G-SDI
-
یکپارچگی کامل سیگنال
عملکرد قوی را با پشتیبانی از الگوهای پاتولوژیک برای تمام فرمت های اصلی SDI حفظ می کند
-
تکنولوژی CWDM چند موج
فرستنده 18 موج DFB که طیف کامل CWDM 1270nm تا 1610nm را پوشش می دهد
-
نصب قابل تعویض گرم
فاکتور فرم استاندارد SFP امکان کار و نگهداری بدون دردسر را فراهم می کند
-
تطبیق با استانداردهای صنعتی
مطابقت کامل با مشخصات SFP MSA برای سازگاری جهانی
-
نظارت بر عملکرد در زمان واقعی
عملکردهای تشخیصی دیجیتال از طریق رابط I2C برای مدیریت سیستم جامع
-
مدیریت انرژی کارآمد
واحد +3.3V منبع برق با طراحی بهینه شده مصرف کم برق
-
عملکرد گرمایی طولانی مدت
طیف گسترده ای از دمای محیط کار از 0 °C تا +70 °C عملکرد پایدار را تضمین می کند
-
انطباق با ایمنی محیط زیست
الزامات ایمنی و ایمنی محیط زیست و استانداردهای تولید بدون سرب را برای استفاده ایمن برآورده می کند
مشخصات فنی و شاخص ها
|
استانداردها:
|
INF-8074i SFP (فاکتور شکل کوچک پلگ گیبل) گیرنده
|
|
SFF-8472 رابط نظارت تشخیصی برای گیرنده
|
|
SMPTE 259M-2008 SDTV سیگنال دیجیتال / دیتای سریال رابط دیجیتال (SD-SDI)
|
|
SMPTE 292M-2008 1.5 Gbps سیگنال / داده های سریال رابط (HD-SDI)
|
|
SMPTE 344M-2000 540 Mbps رابط دیجیتال سریالی
|
|
SMPTE 424M-2006 3Gbps سیگنال / داده های سریال رابط (3G-SDI)
|
|
باباrt تعداد
|
LNK-CWDM-SFP3G-XX60
|
|
فاکتور فرم
|
فرستنده ویدیویی SFP
|
|
D%
|
3 Gb/s
|
|
Wطول متوسط
|
1۲۷۰ تا ۱۶۱۰nm
|
|
Fنوع iber
|
SMF
|
|
حداکثر فاصله
|
۶۰ کیلومتر
|
|
اوهاجزای فنی
|
DFB/APD
|
|
قدرت فرستنده
|
-2 ~ 4 دبیلم
|
|
Eنسبت انقراض
|
>5 دی سی بی
|
|
حساسیت گیرنده
|
< -28 دی سی بی ام
|
|
Rهر بار اضافه
|
>-10 دبیلم
|
|
کانکتور
|
LC دوبلکس
|
|
Dنظارت تشخیصی (DDM)
|
Sپورت به عنوان پیش فرض
|
|
وزن
|
0.025 کيلوگرم
|
|
دمای کار
|
0°C تا 70°C (32°F تا 158°F)
|
|
دمای ذخیره سازی
|
-40°C تا 85°C (-40°F تا 185°F)
|
|
Aاستفاده
|
SMPTE 424M (2.97Gb / s)
|
|
SMPTE 292M (1.485Gb / s)
|
|
SMPTE 259M (270/360Mb/s)
|
|
3G-SDI/HD-SDI/SD-SDI فیبر کنورتر
|
|
روترها و سوئیچ های ویدئویی دیجیتال با تراکم بالا
|
|
دوربین های پخش، دوربین HD یا سیستم مانیتور
|
|
MTBF
|
> 200،000 ساعت
|
اطلاعات سفارش
|
مدل
|
توضیحات
|
|
LNK-CWDM-SFP3G-2760
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1270nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-2960
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1290nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-3160
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1310nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-3360
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1330nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-3560
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1350nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-3760
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1370nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-3960
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1390nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-4160
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1410nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-4360
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1430nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-4560
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1450nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-4760
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1470nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-4960
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1490nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-5160
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1510nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-5360
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1530nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-5560
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1550nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-5760
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1570nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-5960
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1590nm، 60km، LC، DDMI، MSA
|
|
LNK-CWDM-SFP3G-6160
|
3Gb/s SDI CWDM SFP Video Optical Transceiver، 1610nm، 60km، LC، DDMI، MSA
|
سناریوهای کاربرد
-
سیستم های انتقال سیگنال های رادیویی در مسافت های طولانی
-
توزیع ویدئویی شبکه منطقه شهری
-
شبکه های نظارت تصویری بزرگ دانشگاه
-
تولید از راه دور و پخش خارجی
-
پروژه های گسترش ظرفیت فیبر مبتنی بر CWDM
