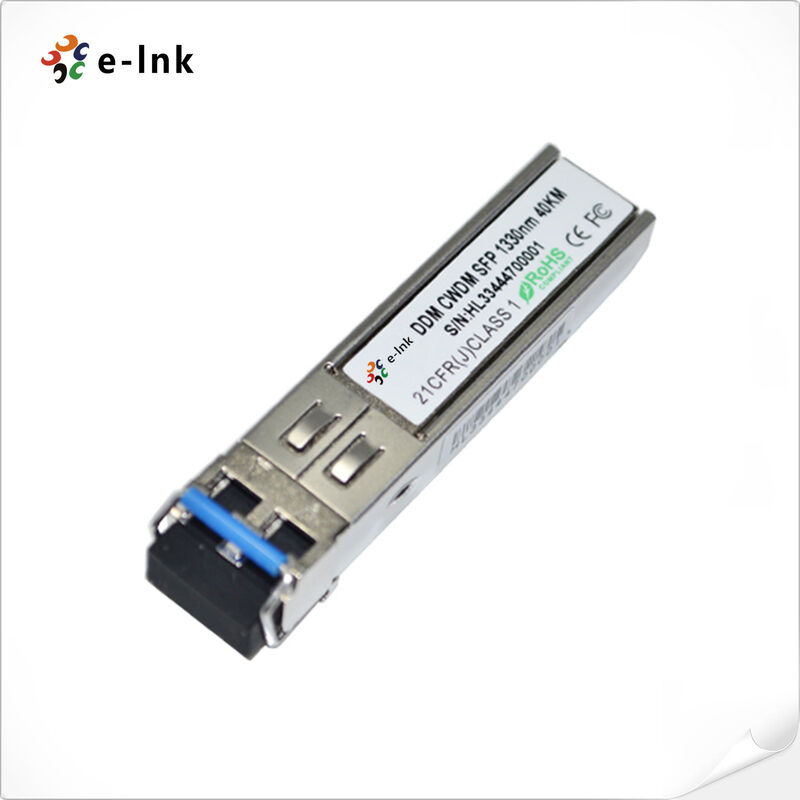

3G-SDI CWDM SFP فرستنده نوری 1270-1610nm 40km ویدیوی دیجیتال MSA

فرستنده گيرنده نوری ویدئویی 3Gb/s SDI CWDM SFP، 1330nm، 40km، LC، DDMI، MSA: 1

 توضیحات و بررسی اجمالی محصول

فرستنده گيرنده نوری 3G-SDI CWDM 1270~1610nm 40km Digital Video SFP یک راه‌حل فیبر نوری با کارایی بالا است که برای سیستم‌های انتقال ویدئویی با راندمان پهنای باند طراحی شده است. این

ماژول فرستنده گيرنده مطابق با MSA از انتقال سیگنال 3G-SDI در تمام

18 طول موج CWDM از 1270 نانومتر تا 1610 نانومتر پشتیبانی می‌کند و امکان گسترش قابل توجه زیرساخت‌های فیبر موجود را بدون نیاز به رشته‌های فیبر اضافی فراهم می‌کند. این ماژول عملکرد قوی را با نرخ داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه حفظ می‌کند و عملکرد قابل اطمینان را حتی

هنگام پردازش الگوهای پاتولوژیک SDI چالش برانگیز تضمین می‌کند.

این فرستنده گيرنده نوری که برای مطابقت با استانداردهای سختگیرانه صنعت مهندسی شده است، یکپارچگی سیگنال استثنایی را برای رابط‌های سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M ارائه می‌دهد و در عین حال به حداکثر مسافت انتقال 40 کیلومتر بر روی فیبر تک حالته دست می‌یابد. فرم فاکتور فشرده SFP گزینه‌های استقرار انعطاف‌پذیری را در تجهیزات مختلف انتقال ویدئو،

از جمله توسعه‌دهنده‌های SDI، روترهای ویدئویی و مبدل‌های رسانه، فراهم می‌کند. فناوری لیزر پیشرفته ماژول عملکرد ثابتی را در سراسر طیف CWDM تضمین می‌کند و آن را برای

کاربردهای تقسیم طول موج متراکم در محیط‌های پخش و ویدئوی حرفه‌ای ایده‌آل می‌کند.

این فرستنده گيرنده که به عنوان محصولات لیزر کلاس I مطابق با استانداردهای ایمنی FDA/CDRH و IEC-60825 تایید شده است، عملکرد ایمن را در سناریوهای نصب متنوع تضمین می‌کند. طراحی پیشرفته

اجزای لیزر تثبیت شده با دما را در خود جای داده است که دقت طول موج دقیقی را

در شرایط محیطی مختلف حفظ می‌کنند. این قابلیت اطمینان باعث می‌شود که این ماژول به ویژه برای

تسهیلات پخش، وسایل نقلیه پخش خارج از استودیو، مکان‌های ورزشی و سیستم‌های نظارتی که نیاز به

انتقال ویدئویی با چگالی بالا در فواصل طولانی دارند، مناسب باشد. با استفاده از فناوری CWDM، کاربران

می‌توانند به طور موثر ظرفیت فیبر موجود خود را چند برابر کنند و در عین حال کیفیت سیگنال و قابلیت اطمینان را

که برای برنامه‌های ویدئویی مهم ضروری است، حفظ کنند و این فرستنده گيرنده را به عنوان یک راه‌حل بهینه

برای گسترش قابلیت‌های انتقال ویدئو در محیط‌های محدود به پهنای باند، ایجاد کنند.

ویژگی‌های کلیدی

انطباق با استانداردهای SMPTE

کاملاً با مشخصات SMPTE 297-2006 برای انتقال ویدئوی حرفه‌ای سازگار است

عملکرد پهنای باند گسترده

از نرخ داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه برای برنامه‌های SD-SDI، HD-SDI و 3G-SDI پشتیبانی می‌کند

انتقال با برد گسترده

انتقال ویدئویی قابل اطمینان را تا 40 کیلومتر بر روی فیبر تک حالته با نرخ 3G-SDI ارائه می‌دهد

پردازش سیگنال قوی

یکپارچگی سیگنال را با پشتیبانی از الگوی پاتولوژیک برای تمام استانداردهای SDI حفظ می‌کند

انعطاف‌پذیری طول موج CWDM

• فرستنده DFB با 18 طول موج که طیف 1270 نانومتر تا 1610 نانومتر را پوشش می‌دهد
  طراحی قابل اتصال داغ

• ردپای استاندارد SFP امکان نصب و تعویض آسان را بدون خاموش شدن سیستم فراهم می‌کند
  سازگاری با استانداردهای صنعت

• کاملاً با مشخصات SFP MSA برای قابلیت همکاری گسترده سازگار است
  قابلیت‌های نظارت پیشرفته

• عملکردهای تشخیصی دیجیتال از طریق رابط I2C برای نظارت بر عملکرد در زمان واقعی قابل دسترسی هستند
  طراحی برق کارآمد

• منبع تغذیه +3.3 ولت تک با مصرف برق کم بهینه شده
  عملکرد در دمای گسترده

• محدوده دمای محفظه عملیاتی از 0 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد برای عملکرد پایدار
  انطباق زیست محیطی

• الزامات OHS و استانداردهای تولید بدون سرب را برآورده می‌کند
  مشخصات فنی و شاخص‌ها

• استانداردها:
  فرستنده گيرنده INF-8074i SFP (عامل فرم کوچک Plug gable)

• رابط نظارت تشخیصی SFF-8472 برای فرستنده گيرنده
  رابط دیجیتال سریال سیگنال/داده SMPTE 259M-2008 SDTV (SD-SDI)

• رابط دیجیتال سریال سیگنال/داده 1.5 گیگابیت بر ثانیه SMPTE 292M-2008 (HD-SDI)
  رابط دیجیتال سریال 540 مگابیت بر ثانیه SMPTE 344M-2000

• رابط دیجیتال سریال سیگنال/داده 3 گیگابیت بر ثانیه SMPTE 424M-2006 (3G-SDI)
  Pa

rt Number

LNK-CWDM-SFP3G-3340
