پلت فرم دسترسی چند سرویس 24E1 SDH

جزئیات محصول

Place of Origin: China

نام تجاری: E-link

گواهی: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

سند: E-link SDH Mux Datasheet V1....0.pdf

شرایط پرداخت و حمل و نقل

Minimum Order Quantity: 1pcs

قیمت: قابل مذاکره

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

بهترین قیمت رو بدست بیار
حالا تماس بگیرید
مشخصات
برجسته کردن:

پلتفرم دسترسی 24E1 SDH,پلتفرم فیبر نوری چند سرویس,پلتفرم دسترسی SDH با ضمانت

,

multiservice fiber optic platform

,

SDH access platform with warranty

رطوبت نسبی::
5 ٪ تا 90 ٪ عدم پذیرش
دمای عملیاتی:
-5 تا 60 درجه سانتی گراد
ابعاد (WxHxD):
440 × 44 × 138 میلی متر
منبع تغذیه 1+1 اختیاری:
AC+DC یا DC+DC
منبع تغذیه:
-48V DC ، +24VDC یا 220V (110V) AC
حالت داده اترنت سریع:
به اشتراک بگذارید یا VLAN/جداگانه
رطوبت نسبی::
5 ٪ تا 90 ٪ عدم پذیرش
دمای عملیاتی:
-5 تا 60 درجه سانتی گراد
ابعاد (WxHxD):
440 × 44 × 138 میلی متر
منبع تغذیه 1+1 اختیاری:
AC+DC یا DC+DC
منبع تغذیه:
-48V DC ، +24VDC یا 220V (110V) AC
حالت داده اترنت سریع:
به اشتراک بگذارید یا VLAN/جداگانه
توضیحات

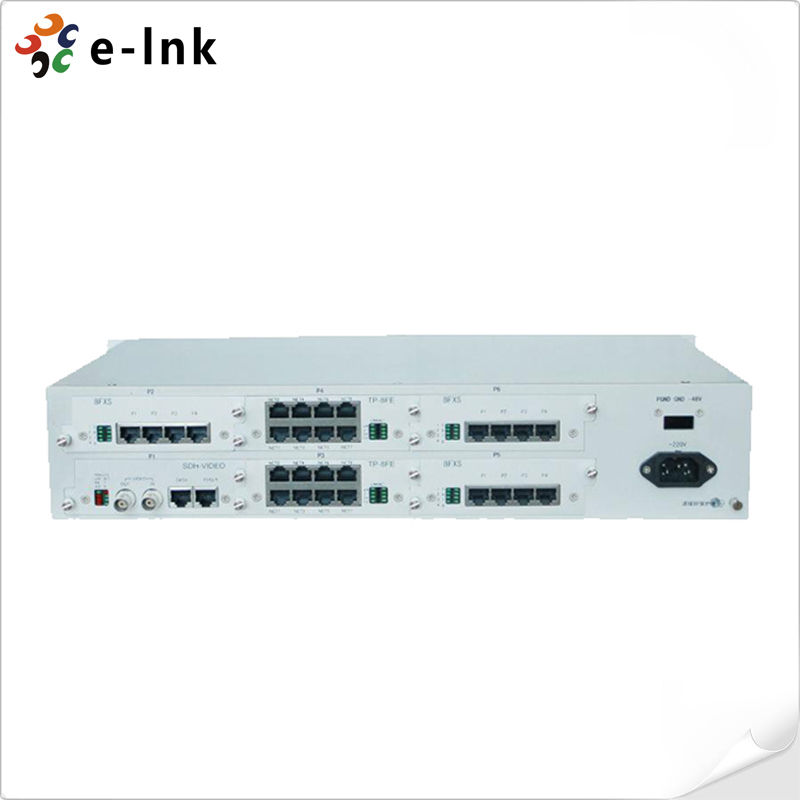

پلت فرم دسترسی چند سرویس 24E1 SDH

پلتفرم دسترسی چند سرویس SDH 24E1

مزایای محصول

·دو رابط نوری STM-1 با افزونگی 1+1. (در صورت خرابی یکی، دیگری پشتیبان‌گیری می‌کند).

·دو کانال V.35/V.11 [N × 64K (N = 0 ~ 31)].

·ادغام SDH، PCM، PDH و اترنت.

·ارائه حداکثر 4 شبکه اترنت با جداسازی فیزیکی، برای دستیابی به پهنای باند N × 2.048 مگابیت بر ثانیه.

·ارائه 6 اسلات، می‌تواند کارت 8E1، کارت 8 FXO/FXS، کارت 8 RS232/RS485/RS422، کارت اترنت، E&M، Magnet، Hotline و غیره را وارد کند.

·پیکربندی ماژولار و قابل ارتقا.

·پشتیبانی از نقطه به نقطه، زنجیره‌ای و شبکه حلقه‌ای.

بررسی اجمالی

LNK-MSAP155-24 SDH/MSAP Multiplexer یک تجهیزات انتقال فیبر نوری است که توسط E-link بر اساس فناوری SDH توسعه یافته است.LNK-MSAP155-24 SDH MUX علاوه بر نیازهای کاربران، نیازهای دیگر خدمات انتقال/دسترسی فیبر نوری را نیز برآورده می‌کند و همچنین نیازهای کاربران را برای و قابل اطمینان‌تر برآورده می‌کند.LNK-MSAP155-24 مالتی پلکسر نوری SDH را می‌توان مستقیماً به مالتی پلکسر PDH از راه دور، مودم نوری و مالتی پلکسر چند سرویس و غیره متصل کرد.LNK-MSAP155-24با انواع محیط‌ها سازگار است.



شاخص‌های فنی

پارامتر

مشخصات

رابط نوری

نرخ

155 مگابیت بر ثانیه±4.6ppm

فیبر تطبیقی

تک حالته/چند حالته

مصرف

-15 ~ -8dBm

طول موج

1310 نانومتر/1550 نانومتر

کانکتور فیزیکی

FC/SC

حساسیت

بهتر از -32dBm

رابط E1

نرخ

2048 کیلوبیت بر ثانیه

کد

HDB3

مطابقت با

استاندارد ITU-T G.703

امپدانس

75Ω/120Ω

ساختار فریم

PCM30/31

سیگنالینگ

سیگنالینگ ورودی

کانال‌ها

حداکثر 24

رابط اترنت

نرخ

N × 2.048 مگابیت بر ثانیهN≤50

دوبلکس

خودکار/نیمه خودکار

کانکتور فیزیکی

RJ-45

مطابقت با

IEEE802.3

رابط FXO/FXS

امپدانس

200Ω + 560Ω//0.1μF

محدوده فرکانس صوتی

300 هرتز ~ 3400 هرتز

نسبت فشرده‌سازی

کلاس A در ITU G.711

جریان حلقه

25 میلی‌آمپر

رابط EM2/4

محدوده فرکانس صوتی

300 هرتز ~ 3400 هرتز

نسبت فشرده‌سازی

کلاس A در ITU G.711

افت اکو

>18dB

امپدانس

600Ω متعادل

رابط V.24

نرخ

ناهمزمان<=9600bps

و ناهمزمان 64 کیلوبیت بر ثانیه

مطابقت با

CCITT V.28

رابط V.35

نرخ

N × 64KbpsN=0 ~ 31

مطابقت با

ISO2593

کانکتور فیزیکی

RJ-45

مطابقت با

ITU-T V.35

توان

منبع تغذیه

220VAC/- 48VDC

مصرف برق

≤50W

محیط کار

دمای کار

-30°C ~ 50°C

رطوبت کار

5%~95 % (بدون تراکم)

دمای ذخیره‌سازی

-40°C ~ 80°C

رطوبت ذخیره‌سازی

5%~95 % (بدون تراکم)


اطلاعات سفارش

نام

توضیحات

تصویر

3U-8ETH

ارائه 4 کانال سرویس اترنت.

پلت فرم دسترسی چند سرویس 24E1 SDH 0

3U-WG300

ارائه 2 کانال دسترسی سیگنالینگ دیجیتال E1 از سایت محلی یا سایت از راه دور، ارائه شماره 1، شماره 7، PRI، دسترسی سیگنالینگ V5.2، استفاده شده در دستگاه‌های سری MUX. ارائه دسترسی تلفن یا عملکرد PABX.

پلت فرم دسترسی چند سرویس 24E1 SDH 1

3U-8USER

ارائه 4 اسلات، می‌تواند کارت تجاری PCM 64K را وارد کند.

پلت فرم دسترسی چند سرویس 24E1 SDH 2

3U-8E1

ارائه رابط 8E1

پلت فرم دسترسی چند سرویس 24E1 SDH 3

3U-8MVOICE

ارائه 8 کانال کسب و کار 64K، می‌تواند FXO/FXS، Magnet، 2100Hz magnet را توسط سیستم مدیریت شبکه تنظیم کند.

پلت فرم دسترسی چند سرویس 24E1 SDH 4

3U-10FXS

ارائه 10 رابط FXS

پلت فرم دسترسی چند سرویس 24E1 SDH 5

3U-10FXO

ارائه 10 رابط FXO

پلت فرم دسترسی چند سرویس 24E1 SDH 6

3U-4EM2/4VOX

ارائه 4 کانال 2/4 سیم صوتی، حاشیه بهره: ∞∞، تنظیم: °dB

پلت فرم دسترسی چند سرویس 24E1 SDH 7

3U-8V.24

ارائه 8 کانال رابط V.24، می‌تواند کسب و کار RS232/RS485/RS422 را تنظیم کند، رابط V.24 می‌تواند رابط تطبیقی ​​نرخ ناهمزمان باشد: 019200bps، همچنین می‌تواند رابط همزمان حالت DCE باشد: 300، 600، 1200، 2400، 4800، 9600، 64Kbps و غیره.

پلت فرم دسترسی چند سرویس 24E1 SDH 8
