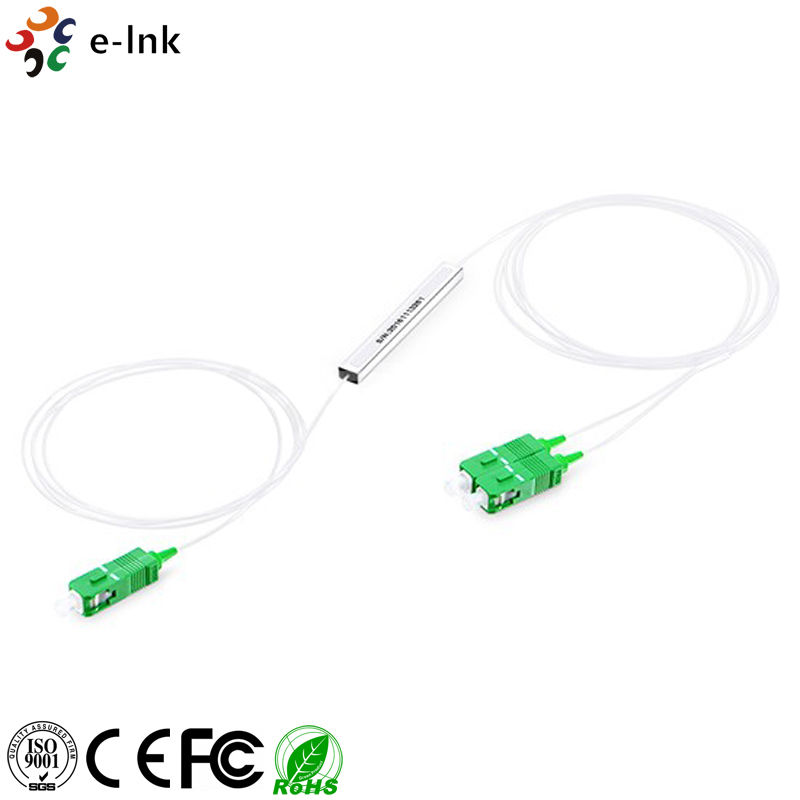

ماژول مینی اسپلیتر PLC

پارامترها

1×N مینی ماژول PLC Splitters

طول موج عملیاتی (nm)

1260 ¥ 1650

پیکربندی پورت

1×2

1×4

1×8

1×16

1×32

1×64

حداکثر از دست دادن ورودی (dB) (درجه P/S)

4.1/4.3

7.4/76

10.5/10.8

13.8/14.0

16.8/17.2

20.8/21.3

یکسانی حداکثر از دست دادن (dB)

0.6

0.7

0.8

1.2

1.5

2.0

حداکثر PDL (dB)

0.2

0.25

0.35

مینی از دست دادن بازگشت (dB)

55

ماین دیریکتیویتی (dB)

55

حداکثر از دست دادن وابسته به طول موج (dB)

0.5

0.8

1.0

حداکثر ثبات دمایی (dB)

0.5

دمای کار (°C)

-5 ¢75

دمای ذخیره (°C)

-40 ¢85

ابعاد دستگاه L × W × H (ملی متر)

60×7×4

60x12x4

80x20x6

100x40x6

پارامترها

2×N مینی ماژول PLC Splitters

طول موج عملیاتی (nm)

1260 ¥ 1650

پیکربندی پورت

2×2

2×4

2×8

2×16

2×32

حداکثر از دست دادن ورودی (dB)

4.5

7.9

11.3

14.7

17.8

یکسانی حداکثر از دست دادن (dB)

0.9

1.0

1.2

1.5

1.8

حداکثر PDL (dB)

0.3

0.35

مینی از دست دادن بازگشت (dB)

55

ماین دیریکتیویتی (dB)

55

حداکثر از دست دادن وابسته به طول موج (dB)

0.5

0.8

حداکثر ثبات دمایی (dB)

0.5

دمای کار (°C)

-5 ¢75

دمای ذخیره (°C)

-40 ¢85

ابعاد دستگاه L × W × H (ملی متر)

60×7×4

60x12x4

100x20x6

LNK-xxx-MM-

xx-

xx-

x

x

جدا کننده PLC ماژول کوچک

نوع فیبر

طول فیبر

کانکتور ورودی

کانکتور خروجی

xxx:

09=0.9mm لوله گشاده

10=1.0m

0=هیچ

0=هیچ

102=1×2

20=2.0mm لوله گشاده

15=1.5m

1=FC/UPC

1=FC/UPC

....

30=3.0mm لوله گشاده

20=2.0m

2=FC/APC

2=FC/APC

164=1×64

25=2.5m

3=SC/UPC

3=SC/UPC

202=2×2

....

4=SC/APC

4=SC/APC

....

5=LC/UPC

5=LC/UPC

232=2×32

6=LC/APC

6=LC/APC
