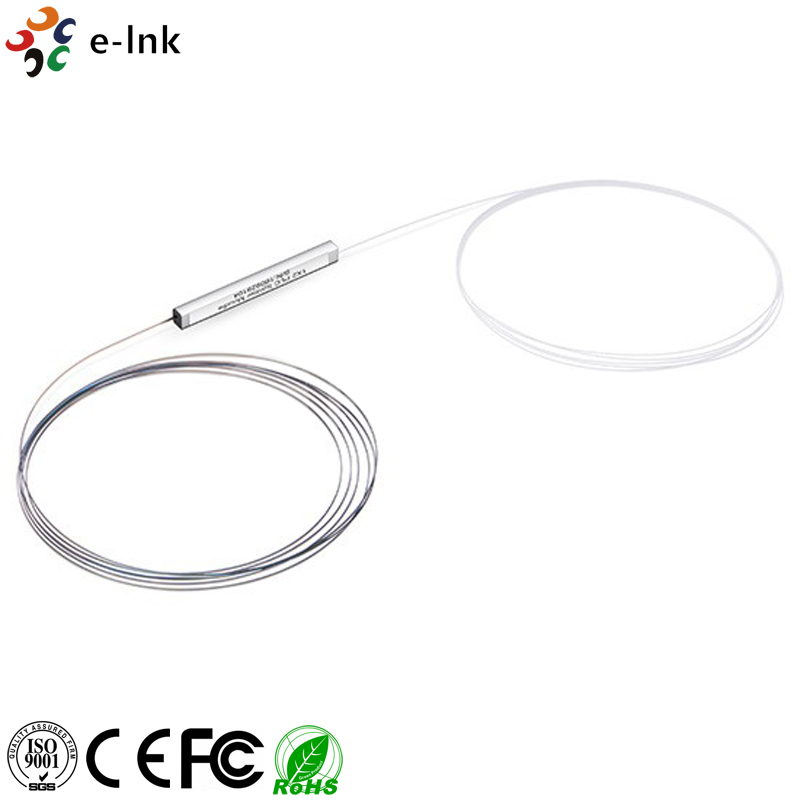

اسپلیتر فیبر برهنه plc

پارامترها

1×N PLC Splitters فیبر بره

طول موج عملیاتی (nm)

1260 ¥ 1650

پیکربندی پورت

1×2

1×4

1×8

1×16

1×32

1×64

حداکثر از دست دادن ورودی (dB) (درجه P/S)

3.8/40

7.1/7.3

10.2/10.5

13.5/14.7

16.5/16.9

20.5/21.0

یکسانی حداکثر از دست دادن (dB)

0.6

0.7

0.8

1.2

1.5

2.0

حداکثر PDL (dB)

0.2

0.25

0.35

مینی از دست دادن بازگشت (dB)

55

ماین دیریکتیویتی (dB)

55

حداکثر از دست دادن وابسته به طول موج (dB)

0.5

0.8

1.0

حداکثر ثبات دمایی (dB)

0.5

دمای کار (°C)

-5 ¢75

دمای ذخیره (°C)

-40 ¢85

ابعاد دستگاه L × W × H (ملی متر)

40×4×4

50x4x4

50x7x4

60x12x4

پارامترها

2×N PLC Splitters فیبر برهنه

طول موج عملیاتی (nm)

1260 ¥ 1650

پیکربندی پورت

2×2

2×4

2×8

2×16

2×32

حداکثر از دست دادن ورودی (dB)

4.2

7.6

11.0

14.4

17.5

یکسانی حداکثر از دست دادن (dB)

0.9

1.0

1.2

1.5

1.8

حداکثر PDL (dB)

0.3

0.35

مینی از دست دادن بازگشت (dB)

55

ماین دیریکتیویتی (dB)

55

حداکثر از دست دادن وابسته به طول موج (dB)

0.5

0.8

حداکثر ثبات دمایی (dB)

0.5

دمای کار (°C)

-5 ¢75

دمای ذخیره (°C)

-40 ¢85

ابعاد دستگاه L × W × H (ملی متر)

40×4×4

50x4x4

50x7x4

60x7x4

LNK-

xxx-

x

xx-

x

xx-

x

x

جدا کننده PLC فیبر برهنه

بندر

پیکربندی

فیبر ورودی

نوع

فیبر ورودی

طول

نوع فیبر خروجی

فیبر خروجی

طول

ورودی

کانکتور

تولید

کانکتور

102=1×2

B=250um

برهنه فیبر

10=1.0m

B=250um فیبر برهنه

10=1.0m

0=هیچ

0=هیچ

104=1×4

L=0.9mm

لوله گشاده

15=1.5m

R = فیبر نوار

15=1.5m

1=FC/UPC

1=FC/UPC

....

T=0.9mm

بافره ضيق

20=2.0m

F= جعبه فانوت

با لوله گشاده 900um

20=2.0m

2=FC/APC

2=FC/APC

164=1×64

25=2.5m

25=2.5m

3=SC/UPC

3=SC/UPC

202=2×2

....

....

4=SC/APC

4=SC/APC

....

5=LC/UPC

5=LC/UPC

232=2×32

6=LC/APC

6=LC/APC
