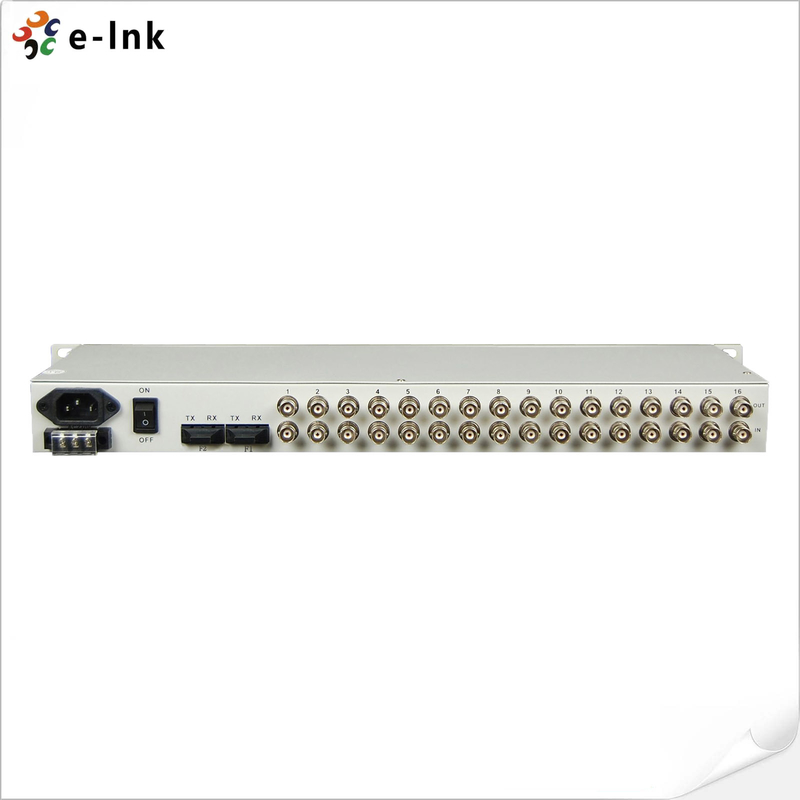

مالتی‌پلکسر PDH با SNMP، LCD، 4FE و 16E1

16E1+4FE+مالتی پلکسر PDH LCD+SNMP

مزایا

· انتقال شفاف 16E1 را فراهم می کند؛

· با نمایشگر LCD 16*2 کاراکتری و عامل SNMP در داخل.

· رابط مدیریت کنسول (RS232) را فراهم می کند

· عملکرد محافظت 1+1 رابط فیبر نوری و عملکرد ALS (خاموش/کاهش لیزر خودکار) را فراهم می کند

· کانال اترنت با سرعت سیم 4*100M را فراهم می کند، از مذاکره متقابل پشتیبانی می کند، پهنای باند اترنت بر اساس مضرب 32K تنظیم می شود.;

· یک کانال خط تلفن را برای گزینه ارائه می دهد؛

· دو رابط فیبر نوری ارائه می دهد، یکی به عنوان اصلی، دیگری به عنوان فرعی، که انتقال سرویس بدون وقفه را تضمین می کند.

· سرعت پورت نوری 155 مگابیت بر ثانیه است، برد انتقال می تواند به 25 کیلومتر، 40 کیلومتر، 60 کیلومتر، 80 کیلومتر یا 100 کیلومتر برسد؛

· کد رابط E1 HDB3 است، ویژگی ارتعاش E1 با ITU-T G.703، G.823 و G.742 مطابقت دارد؛

· پورت اترنت از حالت های full/half duplex، 10M/100M auto-ataptable پشتیبانی می کند؛

· پورت اترنت از عملکرد VLAN پشتیبانی می کند و دارای 4 حالت تقسیم برای انتخاب کاربر است؛

· اندازه بسته اترنت از 1916 بایت پشتیبانی می کند و 4 پورت اترنت می تواند جداگانه تنظیم شود؛

· عملکرد هشدار کامل دارد و می تواند وضعیت دستگاه از راه دور را نظارت کند؛

· از دو Fiber Loop-back و چهار حالت E1 loop-back پشتیبانی می کند و دستگاه را به راحتی مدیریت می کند؛

· هشدار اصلی و هشدار فرعی قابل تنظیم توسط کاربر، نمایش در LCD و هشدار صوتی در بلندگو؛

بررسی اجمالی

این دستگاه دارای کنترل کنسول است,محافظت از مسیر فیبر 1+1، انتقال نوری نقطه به نقطه، نمایشگر LCD را فراهم می کند، بر اساس توسعه شرکت ما از انتقال نوری PDH، از VLSI ویژه و SNMP NMS استفاده می کند.

این دستگاه یک تجهیزات انتقال نوری نقطه به نقطه 16E1 با نمایشگر LCD است، از تراشه های FPGA استفاده می کند و به راحتی قابل ارتقا است. این یک ساختار تک برد است و بزرگترین ظرفیت انتقال آن 16E1، داده های اترنت کانال 4*100M و 2 پورت AUX است که برای انتقال داده های دیگر مانند RS232/RS485/RS422 است.
