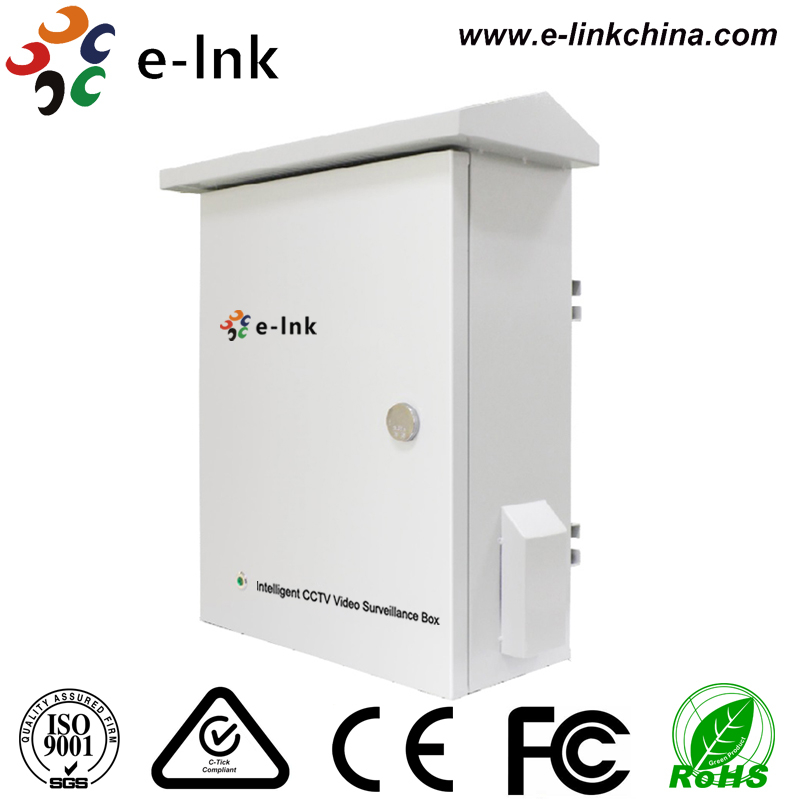

جعبه نظارت تصویری هوشمند دوربین مداربسته

منبع برق واحد - منبع برق متمرکز

Fقابل خواندن منبع برق

AC110 ~ 220V (اختیاری)

AC24V(اختیاری)

DC48V (اختیاری)

DC36V (اختیاری)

DC24V (اختیاری)

DC12V (اختیاری)

سوئیچ هوا

پشتیبانی (اختیاری)

قطع کننده مدار

پشتیبانی (اختیاری)

وظایف

حفاظت از جریان بیش از حد، ولتاژ بیش از حد، مدار کوتاه

منبع برق واحد -بازپوشیدن اتوماتیک

حفاظت از اتصال کوتاه

محافظ خروجی بازبند اتوماتیک در عرض 0.1 ثانیه قطع می شود تا ایمنی تجهیزات را تضمین کند وقتی که جریان بیش از 3 برابر جریان اسمی باشد.

حفاظت از نشت برق

جریان شروع نشت 30mA است. محافظ نشت بازپوشاندن خودکار تحت نشت الکتریکی 15 به -30m قطع خواهد شد️30 میلی آمپر

حفاظت از جریان بیش از حد / بیش از حد

محافظ خروجی بازپوشنده اتوماتیک زمان و ارزش جریان را در زمانی که جریان بیش از 1.15 برابر جریان نامی باشد حفظ می کند.

حفاظت از ولتاژ بیش از حد

محافظ خروجی بازپوشاندن اتوماتیک اگر ولتاژ تغذیه بیش از 280V باشد قطع می شود±5 ولت (می توان آن را با توجه به نیازهای کاربر تنظیم کرد.)

حفاظت از ولتاژ پایین

محافظ خروجی بازبند اتوماتیک اگر ولتاژ تغذیه کمتر از 150V باشد قطع می شود±5 ولت (می توان آن را با توجه به نیازهای کاربر تنظیم کرد.)

تشخیص قبل از روشن شدن

محافظ خروجی باز بسته شدن اتوماتیک ولتاژ خط را قبل از روشن شدن تشخیص می دهد.

بسته شدن مجدد خودکار

محافظ خروجی بازپرداخت اتوماتیک بلافاصله در صورت خطر خط ناشی از خروجی الکتریکی گذرا یا شوک گذرا (مانند رعد و برق یا سوکت آرک و غیره) قطع می شود.

عملکرد دستی روشن کردن / خاموش کردن

خط صفر باید در هنگام نشت برق در هنگام فشار دستی کلید آزمایش از خط آتش بدون خروجی جدا شود.

جمع آوری داده ها و کنترل از راه دور

عملکرد تشخیص وضعیت کابینت

منتشخیص دمای هوا/رطوبت

منتشخیص وضعیت درب کابینت

منتشخیص نور در کابینت

مننظارت بر نشت آب در کابینه

توابع تشخیص تجهیزات در کابینت

منتشخیص وضعیت عملکرد فن

منتشخیص وضعیت محافظ صاعقه

منتشخیص جریان قوی 220 ولت

منتشخیص وضعیت قطعات مدار

عملکرد کنترل از راه دور

منکنترل روشنایی چراغ هشدار

منکنترل فن

منکنترل لامپ روشنایی

منکنترل قطع کننده مدار

واحد ارتباطات فیبر نوری

فیبر

1- 2- پورت 100M یا 1000M فايبر پورت

اترنت

4~9 پورت 10/100M یا 10/100/1000M پورت اترنت

پروتکل ها

TCP/IP، PPPOE، DHCP، ICMP، NAT

استانداردها

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX

IEEE 802.3u 100Base-FX

IEEE 802.3ab 1000Base-T

IEEE 802.3z 1000Base-SX/LX

کنترل جریان IEEE 802.3x

حفاظت از صاعقه

قابلیت محافظت قوی

ماژول محافظت از برق AC 220V دارای قابلیت نشت افزایش از حداکثر جریان تخلیه ، یعنی 40kA (8/20us) است.خط زمین: 600V؛ خط خط: 25V؛ می تواند تست موج پیچیده C2:5kV/2.5kA را تحمل کند.

مشخصات واحد حفاظت از صاعقه AC 220V

Eقطعات قطع کننده فرعی بیش از حد فعلی,کانکتور هشدار از راه دور,نشانه تشخیص بی اعتبار شدن قطع کننده ی بیش از حد گرما، نصب استاندارد ماژولار.

واحد کابینت (مکانیک)

مواد

Cصفحه ی چرخدار قدیمی

ضخامت

2.0mm

سطح حفاظت

IP55

محتوای صفحه نمایش LCD

درجه حرارت، رطوبت، جریان، ولتاژ

لوازم

فن، لامپ روشنایی ال ای دی، سوئیچ تشخیص وضعیت درب کیس مکانیکی، محافظ اتصال فیوژن فیبر نوری، کوپلرهای فیبر نوری

نصب

نوع کف یا نوع میله

محیط زیست

دمای کار

-20°C تا70°C (-4°F تا 1°C)58°F)

دمای ذخیره سازی

-40°C تا 85°C (-40°F تا 185°F)

رطوبت نسبی

۵ تا ۹۵٪ بدون فشرده سازی

MTBF

> 200،000 ساعت

مجوزهای قانونی

ISO9001

EN55022:2010+AC: 2011، کلاس A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

استاندارد EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (افزایش)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)
