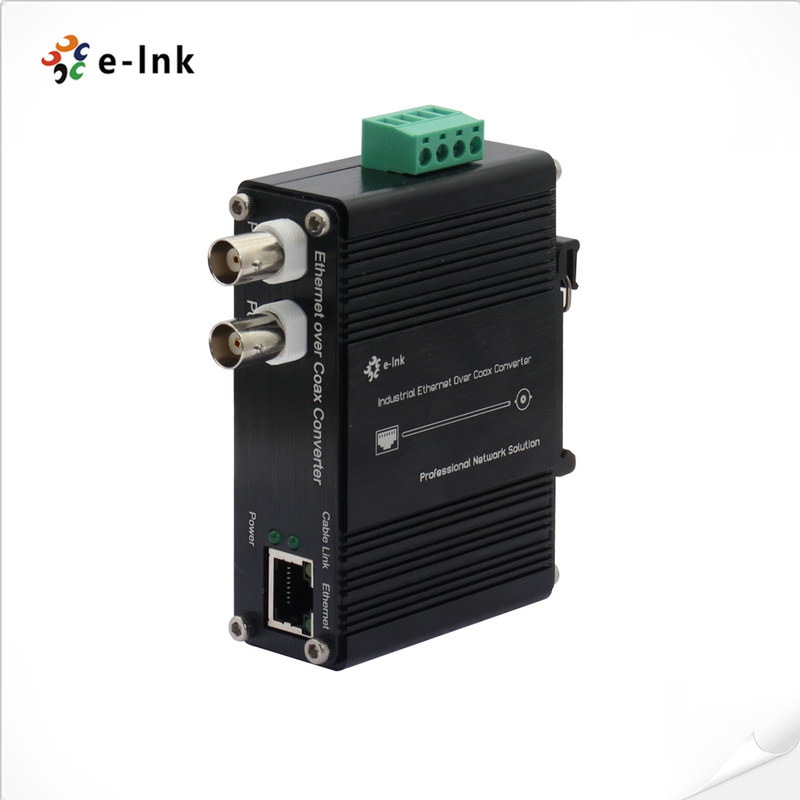

Din-Rail Industrial 10/100Base-TX اترنت بر فراز Coax Extender
ریل DIN اترنت صنعتی 10/100Base-TX بر روی توسعه دهنده کواکسیال
مدل: LNK-Dسری EC110
مروری
مبدل اترنت روی کواکسیال سری LNK-DEC110 DIN-Rail یک اترنت جدید طراحی شده است
دستگاه توسعه دهنده. این دستگاه برای گسترش سیگنال شبکه اترنت و برق بر روی موجود طراحی شده است
کابل کواکسیال، و قادر به انتقال زنده سیگنال چند کاناله برق + داده شبکه، حداکثر فاصله
تا 1200 متر (برق: 300 متر) است. طراحی 2pc BNC از اتصال 2 خط شاخه کانال در همان زمان پشتیبانی می کند
زمان. کل توان برق 100 وات است، هر BNC حداکثر 50 وات است. حداکثر سرعت انتقال شبکه تا
100 مگابیت بر ثانیه. دارای حفاظت عالی در برابر صاعقه و ضد تداخل است.
ماژول نظارت خودکار هوشمند در سطح صنعت (این عملکرد اختیاری است)، این عملکرد می تواند
دستگاه را قادر می سازد تا مدار را به طور جداگانه تشخیص دهد، تمام زمان به طور خودکار ارتباط شبکه را تشخیص دهد
وضعیت استثنایی پیوند. اگر هر پیوندی غیرعادی باشد، دستگاه را وادار می کند تا ارتباط را پیوند دهد
به طور خودکار، اطمینان از انتقال پایدار داده های پیوند ارتباط شبکه. واقعاً هرگز از دست نمی رود
اتصال شبکه، هرگز انتقال شبکه صنعت را خراب نکنید. امنیت منطقه نظارت را تضمین کنید.
این محصولات سری به طور گسترده در نظارت CCTV و توسعه شبکه از راه دور استفاده می شود.
ویژگی ها
► انتقال اترنت 10/100 مگابیت بر ثانیه Full Duplex تا 1200 متر (بدون PoE) یا 300 متر (با PoE)
► رسانه انتقال: کابل کواکسیال (بهترین)، 586B، CAT5e/6
► ولتاژ ورودی: DC18V~48V (POE: DC48V).
► پشتیبانی از Power over Coax و Power over Ethernet در همان زمان.
► طراحی 2pc BNC، پشتیبانی از اتصال حداکثر 7 خط شاخه کانال
► عملیات: از شبکه موجود استفاده کنید، نصب آسان، Plug & Play. راحت و کارآمد.
► استاندارد کد: از پروتکل استاندارد اترنت IEEE802.3 10/100 base-TX پیروی کنید
► انتقال رمزگذاری شده AES 128 بیتی پیشرفته و فناوری برق PoE+
► حفاظت عالی: حفاظت داخلی گذرا؛ محدوده دمای صنعتی. حفاظت عالی در برابر صاعقه و ضد تداخل قوی، حفاظت از نوسانات.
شاخص های فنی
| اترنت |
| استانداردها |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3af Power Over Ethernet |
| IEEE802.3at Power Over Ethernet |
| کابل کشی |
10Base-T: Cat 3,4,5, یا بالاتر |
| |
100Base-TX: Cat5 یا بالاتر |
| حداکثر فاصله |
Cat5UTP تا 100 متر |
| کانکتور |
1 x RJ45 |
| کواکسیال |
| کابل کشی |
کابل کواکسیال (75 اهم) |
| کانکتور |
1 BNC (ماده) |
| فاصله |
تا 1200 متر (بدون PoE)، 300 متر (با PoE) |
| نرخ داده |
| Downlink (TX به RX) |
90 مگابیت بر ثانیه (حداکثر) |
| Uplink (RX به TX) |
90 مگابیت بر ثانیه (حداکثر) |
| فناوری |
ارتباط خط برق (PLC) |
| حفاظت |
| قطبیت معکوس |
موجود |
| الکتریکی و مکانیکی |
| توان ورودی |
DC18V~48V (PoE: DC48V) |
| مصرف برق |
8 وات حداکثر (PoC در حال استفاده نیست) |
| 60 وات حداکثر (Poc در حال استفاده) |
| شاخص های LED |
| برق (برق) |
قرمز (روشن: روشن نگه دارید؛ خاموش: خاموش) |
| Coax (پیوند کابل) |
سبز (سوسو زدن: انتقال سیگنال) |
| اترنت |
SPD، LINK/ACT، PoE (فرستنده) |
| PoE |
| استاندارد |
IEEE802.3af/at |
| حالت |
حالت B |
| پورت |
RJ45 |
| حداکثر توان در هر پورت |
25.5 وات حداکثر در RX (دستگاه تغذیه شده) |
| 30 وات حداکثر در TX (تجهیزات منبع تغذیه) |
| حالت |
مثبت (VCC+): پین 4،5 RJ45 |
| منفی (VCC-): RJ45 پین 7،8 |
| ابعاد (عرض x عمق x ارتفاع) |
95 × 67 × 30 میلی متر |
| وزن |
0.5 کیلوگرم |
| محفظه |
محفظه آلومینیومی |
| محیطی |
| دمای عملیاتی |
-10˚C تا 60˚C (14˚F تا 140˚F) |
| دمای ذخیره سازی |
-40˚C تا 85˚C (-40˚F تا 185˚F) |
| رطوبت نسبی |
5٪ تا 90٪ غیر متراکم |
| MTBF |
> 100,000 ساعت |
| تاییدیه های نظارتی |
ISO9001
FCC Part 15 Class A
EN55022 Class A
حفاظت از نوسانات
RJ45: 1KV
BNC: 2KV
برق: 500 ولت
|
کاربرد
اطلاعات سفارش
| مدل |
شرح |
|
LNK-DEC110-T/R
|
مبدل EoC DIN-Rail، فاصله انتقال 1200 متر، شامل فرستنده و گیرنده، شامل آداپتور منبع تغذیه نمی شود
|
|
LNK-DEC110P-T/R
|
مبدل EoC DIN-Rail با PoE+، فاصله انتقال 300 متر، شامل فرستنده و گیرنده، شامل آداپتور منبع تغذیه نمی شود
|
