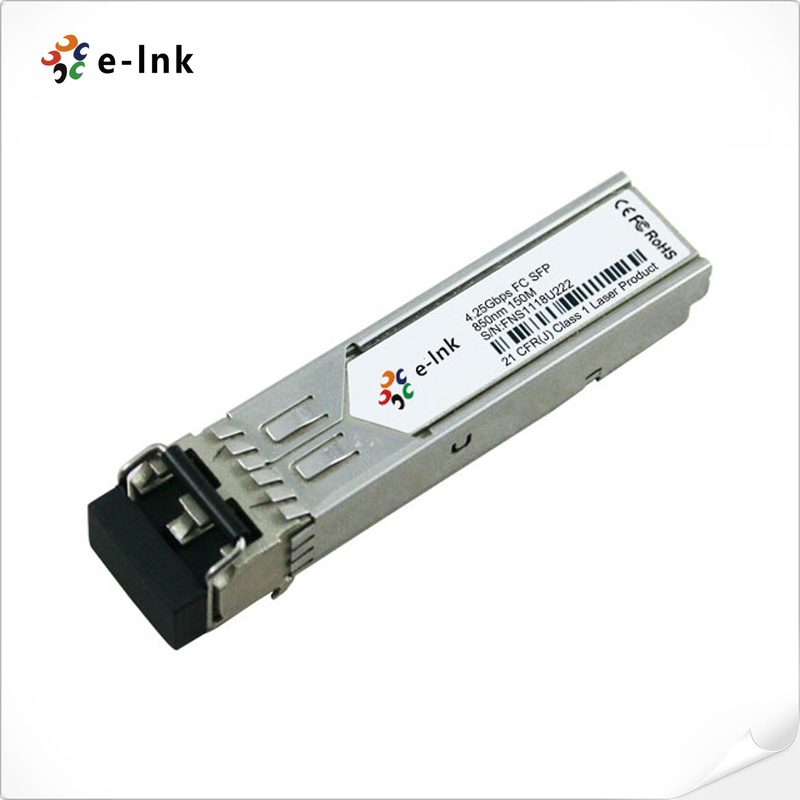

4.25Gbps SFP Transceiver Optical، 550m Reach Gigabit Ethernet سازگار است

Name: 4.25Gbps SFP Transceiver Optical، 550m Reach Gigabit Ethernet سازگار است
Brand: E-link China Technology Co.,LTD
SKU: سری LNK-SFP-4.25G
Price: 137.00 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: E-link

گواهی: ISO9001 / CE / RoHS / FCC

شماره مدل: سری LNK-SFP-4.25G

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 جفت

قیمت: $5-269

جزئیات بسته بندی: بسته بندی کارتن استاندارد لوازم جانبی فیبر نوری

زمان تحویل: 1-3 روز کاری

شرایط پرداخت: L/C، T/T، Western Union، ، Paypal

قابلیت ارائه: 1000000 پيكس/ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                              550m رسيدگي SFP فرستنده نوري, گیرنده نوری Gigabit Ethernet SFP, 4.25Gbps SFP فرستنده نوری


نرخ داده:	Gigabit Ethernet2.5G	دمای ذخیره سازی:	-40-85 درجه سانتیگراد
ولتاژ تغذیه:	3.135-3.465 ولت	رطوبت نسبی:	0-85٪ RH

نرخ داده:	Gigabit Ethernet2.5G
دمای ذخیره سازی:	-40-85 درجه سانتیگراد
ولتاژ تغذیه:	3.135-3.465 ولت
رطوبت نسبی:	0-85٪ RH

توضیحات

4.25Gbps SFP Transceiver Optical، 550m Reach Gigabit Ethernet سازگار است

2.5Gb/s 20km SFP Transceiver (Multi-rate) Hot Pluggable، Duplex LC، +3.3V،

1310nm، DFB-LD، تک حالت، DDM

لوازم جانبی فیبر نوریمزایا:

3.3V واحد منبع برق
550 متر انتقال با 50/125μm MMF، 300 متر انتقال با 62.5/125μm MMF
پشتیبانی از 1.0625/2.125/4.25Gb/s Fiber Channel Operatio
همگام با گيگابيت اترنت
فرستنده لیزری VCSEL 850nmSFP MSA SFF-8074i سازگار
تشخیص دیجیتال SFF-8472
سازگاری با RoHS
دمای محیط کار:
درجه حرارت تجاری: 0 تا +70°C
صنعتی: -40 تا +85°C

مرور کلی

گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزر VCSEL 850nm، یک فوتودیود PIN

یکپارچه شده با یک پیش تقویت کننده ترانس امپیدانس (TIA) و واحد کنترل MCU.

الزامات ایمنی لیزر کلاس I

فرستنده ها با توافق نامه چند منبع قابل وصل با فاکتور شکل کوچک سازگار هستند

(MSA) 1. آنها با کانال فیبر مطابق با FC-PI-2 Rev. 10 سازگار هستند.0. هم زمان

سازگار با گیگابیت اترنت همانطور که در IEEE Std 802 مشخص شده است.3.

نمودار بلوک ماژول

درخواست

Tri Rate 1.0625 / 2.125 / 4.25Gbp/s کانال فیبر
1.25Gbp/s 1000Base-SX Ethernet

پارامترهای فنی

پارامتر		نماد		دقیقه	نمادین	مکس	واحد	یادداشت ها
فرستنده
نرخ تاریخ					4.25		گب/ ثانیه
طول موج مرکزی			λc	830		860	nm
عرض طیف (RMS)			∆λ			1	nm
متوسط قدرت خروجی (BOL)			پوت	-9		-دو تا5	دی بی ام	1
نسبت انقراض			اورژانس	5			دی بی
متوسط خاموش شدن قدرت پرتاب فرستنده			پوت			-چهار.5	دی بی ام
نمودار چشم نوری			مطابقت با کانال فیبر
زمان بالا رفتن و پایین آمدن نوری ((20٪ ~ 80٪)			tr/tf			120	ns
دیفرانسیل سوئیچ ورودی داده			V_IN	300		1800	mV	2
مقاومت دیفرانسیل ورودی			Z_IN	90	100	110	Ω
غیرفعال کردن TX	غیرفعال کنید			2.0		Vcc	V
غیرفعال کردن TX	فعال کنید			0		0.8	V
خطای TX	تقصیر			2.0		Vcc	V
خطای TX	نرمال			0		0.8	V
گیرنده
طول موج مرکزی			λc	830		860	nm
حساسیت گیرنده (BOL)						-15	دی بی ام	3
بیش از حد گیرنده				0			دی بی ام	3
در مورد موارد زیر به شرح زیر است:			LOS_D			-20	دی بی ام
LOS ادعا کرد			LOS_A	-25			دی بی ام
هیسترسیس LOS				0.5		6	دی بی
بازتاب گیرنده						-20	دی بی
دیفرانسیل سوئیچ خروجی داده			ووت	350		1800	mV	4
از دست دادن سیگنال (LOS) زمان ادعا			TAssert			500	nS
از دست دادن سیگنال (LOS) DeassertTime			Tدستور			500	nS
LOS			بالا	2.0		Vcc	V
LOS			کم	0		0.8	V
