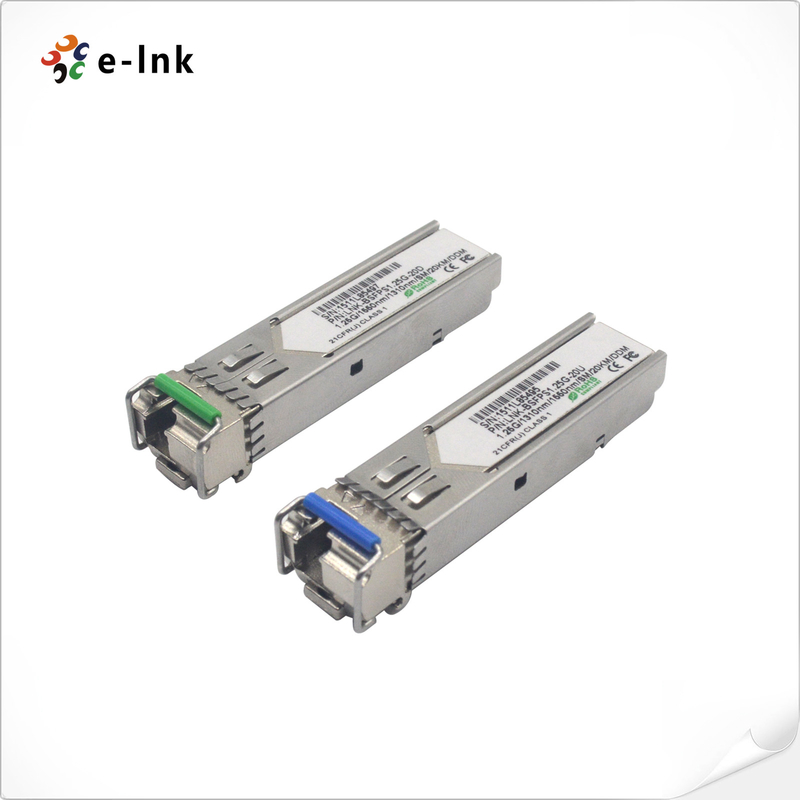

1.25Gbps SFP دو طرفه گیرنده، 20km رسیدن به 1310nm TX / 1490nm RX
لوازم جانبی فیبر نوریمزایا:
گیرنده های SFP-BIDI، ماژول های با کارایی بالا و مقرون به صرفه هستند که از نرخ داده دوگانه پشتیبانی می کنند
از 1.25Gbps/1.0625Gbps و فاصله انتقال 20km با SMF.
گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزر DFB، یک فوتودیود PIN یکپارچه
با یک پیش تقویت کننده ترانس امپیدانس (TIA) و واحد کنترل MCU. همه ماژول ها لیزر کلاس I را برآورده می کنند
الزامات ایمنی
این گیرنده ها با توافقنامه چند منبع SFP (MSA) و SFF-8472 سازگار هستند.
برای اطلاعات، لطفاً به SFP MSA مراجعه کنید
نمودار بلوک ماژول
درخواست
پارامترهای فنی
| پارامتر | نماد | دقیقه | نمادین | مکس | واحد | یادداشت ها | ||
| فرستنده | ||||||||
| طول موج مرکزی | λc | 1290 | 1310 | 1330 | nm | |||
| عرض طیف (-20dB) | ∆λ | 1 | nm | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دی بی | |||||
| متوسط قدرت خروجی | پوت | -5 | 0 | دی بی ام | 1 | |||
| نسبت انقراض | اورژانس | 9 | دی بی | |||||
| زمان بالا رفتن و سقوط نوری (۲۰٪ تا ۸۰٪) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل سوئیچ ورودی داده | VIN | 400 | 1800 | mV | 2 | |||
| مقاومت دیفرانسیل ورودی | ZIN | 90 | 100 | 110 | Ω | |||
| غیرفعال کردن TX | غیرفعال کنید | 2.0 | Vcc | V | ||||
| فعال کنید | 0 | 0.8 | V | |||||
| خطای TX | تقصیر | 2.0 | Vcc | V | ||||
| نرمال | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکزی | λc | 1470 | 1490 | 1510 | nm | |||
| حساسیت گیرنده | -23 | دی بی ام | 3 | |||||
| بیش از حد گیرنده | -3 | دی بی ام | 3 | |||||
| در مورد موارد زیر به شرح زیر است: | LOSD | -24 | دی بی ام | |||||
| LOS ادعا کرد | LOSA | -35 | دی بی ام | |||||
| هیسترسیس LOS | 1 | 4 | دی بی | |||||
| دیفرانسیل سوئیچ خروجی داده | ووت | 400 | 1800 | mV | 4 | |||
| LOS | بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
زمانبندی و برق
| پارامتر | نماد | دقیقه | نمادین | مکس | واحد |
| Tx غیرفعال کردن زمان منفی | t_on | 1 | ms | ||
| Tx غیرفعال کردن زمان تایید | t_off | 10 | μs | ||
| زمان برای شروع، از جمله تنظیم مجدد خطا Tx | t_init | 300 | ms | ||
| زمان تایید خطا Tx | t_fault | 100 | μs | ||
| غیرفعال کردن Tx برای تنظیم مجدد | t_reset | 10 | μs | ||
| LOS زمان ادعا | t_loss_on | 100 | μs | ||
| LOS زمان حذف ادعا | t_loss_off | 100 | μs | ||
| نرخ ساعت شناسه سریال | f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2) - بالا | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - کم | VL | 0.8 | V |
مشخصات تشخیصی
| پارامتر | محدوده | واحد | دقت | کالیبراسیون |
| درجه حرارت | 0 تا +70 | °C | ±3°C | داخلی / خارجی |
| -40 تا +85 | ||||
| ولتاژ | 3.0 تا 36 | V | ±3٪ | داخلی / خارجی |
| جریان تعصب | 0 تا 100 | mA | ±10% | داخلی / خارجی |
| قدرت TX | -5 به 0 | دی بی ام | ±3dB | داخلی / خارجی |
| قدرت RX | -23 به -3 | دی بی ام | ±3dB | داخلی / خارجی |
