جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ISO9001 / CE / RoHS / FCC
شماره مدل: سری LNK-MHD
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 جفت
قیمت: Negotiate
جزئیات بسته بندی: بسته بندی کارتن استاندارد SDI Fiber EXtender
زمان تحویل: 1-3 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000000 پيكس/ماه
رابط فیبر: |
سیمپلکس ال سی |
رابط ویدیویی: |
BNC |
قدرت: |
5 ولت DC، رابط Type-C |
پوشش: |
کیس آلومینیومی |
دمای کار: |
-20℃℃+70℃ |
ابعاد (WxDxH): |
۷۹ × ۲۷ × ۱۸ میلی متر |
رابط فیبر: |
سیمپلکس ال سی |
رابط ویدیویی: |
BNC |
قدرت: |
5 ولت DC، رابط Type-C |
پوشش: |
کیس آلومینیومی |
دمای کار: |
-20℃℃+70℃ |
ابعاد (WxDxH): |
۷۹ × ۲۷ × ۱۸ میلی متر |

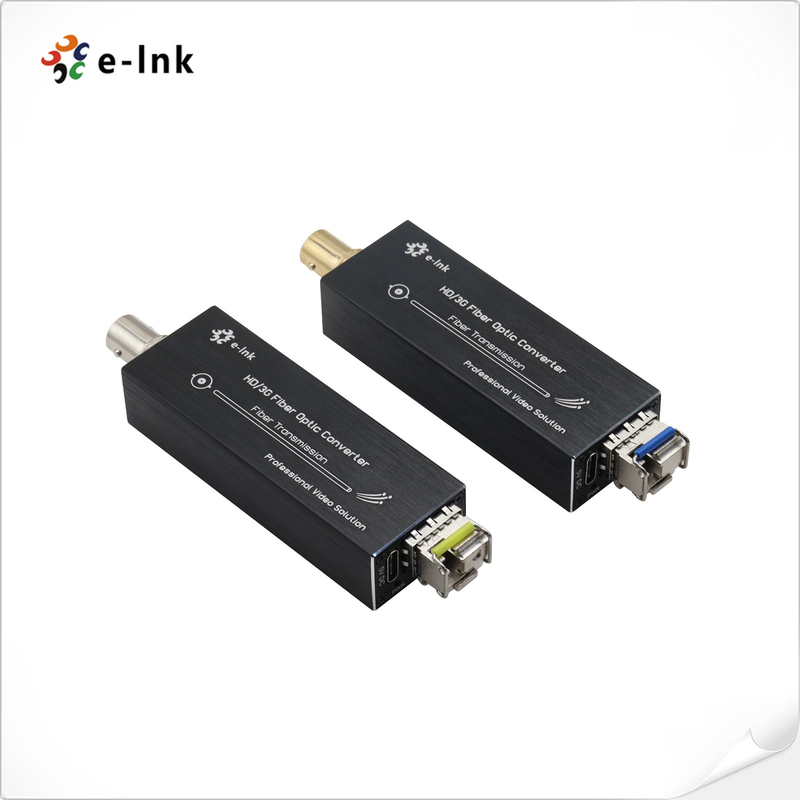

Mini HD-SDI over Fiber Extender قابلیت انتقال طولانی تا 80 کیلومتر
افزونه فیبر SDIمزایا:
هر کانال شامل 8 کانال صوتی است.
✓ تعادل اتوماتیک کابل، برای تمام نرخ های زیر 3.2 گیگابایت در ثانیه استفاده می شود (Belden 1694A)
️ بازپرداخت اتوماتیک 270Mbit/s - 1.48Gbit/s - 3Gbit/s
به طور مستقیم سازگار با سیستم های دوربین HD-SDI
قابلیت انتقال طولانی تا 80 کیلومتر
️ مبادله گرم و پلگ گرم
- همه الگوهای پاتولوژیکی را مدیریت کنید، انتقال سطح پخش بدون فشرده سازی کاملا دیجیتال؛
- LED حالت نشان می دهد برای نظارت بر شرایط کار
دامنه پویایی فوق نوری و بدون تنظیم
طول موج CWDM 1470 ~ 1610nm اختیاری است.
- طیف گسترده ای از دمای صنعتی (-20°C ~ + 70°C) ، قابل سازگاری با محیط های مختلف
مرور کلی
LNK-MHD Series Mini HD-SDI Fiber Extender از یک کانال HD-SDI Video پشتیبانی می کند
سیگنال از طریق کابل فیبر نوری منتقل می شود. E-link HD-SDI Video over Fiber Converters شامل یک
این دستگاه دارای یک فرستنده و یک گیرنده برای سیگنال HD-SDI است.
این دستگاه به طور گسترده ای در زمینه نظارت و پخش استفاده می شود.
شاخص های فنی
| رابط فیبر نوری | |
| رابط فیبر | سیمپلکس LC |
| فاصله انتقال | ۵۵۰ متر تا ۲۰ کیلومتر |
| طول موج | 1310nm/1550nm |
| ویدیو | |
| رابط ویدیویی | BNC |
| موانع ورودی/خرید ویدئو | 75Ω |
| ولتاژ ورودی/خرید ویدئو | به طور معمول:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| نرخ بیت ویدیو | حداکثر 1.48 گیگابایت در ثانیه |
| سود تفاوتی (10٪ ٪ 90 APL) | < ۱٪ |
| پشتیبانی از فرمت SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/5994 | |
| استاندارد SDI ویدئو | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| برق | |
| آداپتور برق | 5 ولت DC، رابط نوع C |
| مصرف برق | 3W |
| شاخص LED | |
| SDI | ویدیوی SDI |
| P/T | منبع برق |
| ماشین آلات | |
| ابعاد (LxWxH) | ۷۹*۲۷*۱۸ میلی متر |
| وزن | 0.5 کیلوگرم در هر جفت |
| قفس | کیس آلومینیومی |
| گزینه های نصب | دسکتاپ |
| محیط زیست | |
| دمای کار | -20°C+70°C |
| دمای ذخیره سازی | -40°C+80°C |
| رطوبت کاری | 5٪ تا 90٪ بدون فشرده سازی |
| رطوبت ذخیره سازی | ۵٪ تا ۹۰٪ بدون فشرده سازی |
| MTBF | ≥100000 ساعت |
.اطلاعات سفارش
| مدل | توضیحات |
| LNK-MHD-MM | مینی HD-SDI به فایبر کنورتر، MMF، LC فیبر کانکتور 500 متر، از جمله فرستنده و گیرنده، توسط جفت استفاده می شود |
| LNK-MHD-20 | مینی HD-SDI به فایبر کنورتر، SMF، LC فایبر کانکتور 20KM، از جمله فرستنده و گیرنده، توسط جفت استفاده می شود |
