جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ISO9001 / CE / RoHS / FCC
شماره مدل: سری LNK-12GSDI-1V2R1GE
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 جفت
قیمت: Negotiate
جزئیات بسته بندی: بسته بندی کارتن استاندارد SDI Fiber EXtender
زمان تحویل: 1-3 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه: 1000000 پيكس/ماه
ورودی: |
1 x 12G-SDI در BNC |
خروجی: |
2 x فیبر نوری FC/ 1 x 12G-SDI در BNC |
شبکه محلی کابلی: |
10/100/1000Mbps |
پوشش: |
کیس آلومینیومی |
دمای کار: |
-10℃ تا 70℃ |
ابعاد (WxDxH): |
117 × 80 × 24 (میلی متر)) |
ورودی: |
1 x 12G-SDI در BNC |
خروجی: |
2 x فیبر نوری FC/ 1 x 12G-SDI در BNC |
شبکه محلی کابلی: |
10/100/1000Mbps |
پوشش: |
کیس آلومینیومی |
دمای کار: |
-10℃ تا 70℃ |
ابعاد (WxDxH): |
117 × 80 × 24 (میلی متر)) |
12G-SDI به فیبر کنورتر با گیگابیت اترنت و 2Ch به عقب RS485
افزونه فیبر SDIمزایا:
هر کانال SDI شامل 8 کانال صوتی جاسازی شده
✓ تعادل خودکار کابل برای اطمینان از یکپارچگی سیگنال
پشتیبانی از ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD)
قفل های Reclocker یکپارچه به SMPTE نرخ 11.88Gbps، 5.94Gbps، 2.97Gbps، 1.485Gbps
یا تقسیم بر 1.001 Subrates و 270 Mbps
به طور مستقیم با سیستم های دوربین 12G/6G/3G-SDI سازگار است
قابلیت انتقال طولانی تا 80 کیلومتر
پشتیبانی 2Ch به عقب RS485
پشتیبانی از 1Ch 10/100/1000M اترنت
انتقال سطح پخش بدون فشرده سازی کامل دیجیتال
دامنه پویایی فوق نوری و بدون تنظیم
روش WDM/CWDM/DWDM فیبر نوری
از 4K*2K ((3840*2160@60Hz) ، 1080P، 1080I، 720P پشتیبانی می کند.
مرور کلی
LNK-12GSDI-1V2R1GE سری 12G-SDI فیبر کنورتر پشتیبانی از 1Ch 12G ویدیو (آڈیو جاسازی شده)
& 1Ch گیگابیت اترنت & 2Ch به عقب RS485 از طریق کابل فیبر نوری منتقل شده و نظارت بر
سیگنال محلی از طریق خروجی حلقه 12G. E-link 12G Video over Fiber Converters شامل یک فرستنده است
و یک گیرنده برای HDTV 4K*2K ((3840*2160@60Hz) ، 1080P,1080I، 720P.
شاخص های فنی
| فرمت ها | پشتیبانی از ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD) |
| سازگار | سازگار با DVB-ASI و AES10 (MADI) |
| ورودی | 1 x 12G-SDI در BNC |
| تولید | 2 × فیبر نوری FC |
| 1 × 12G-SDI در BNC | |
| قطعنامه پشتیبانی شده | HDTV 4K*2K، 1080P، 1080I، 720P |
| محدوده وضوح | 3840*2160@60Hz |
| مشخصات کابل ورودی | ≤70m@12G SDI Belden 1694A |
| مشخصات کابل خروجی | ≤60m@12G SDI Belden 1694A |
| اترنت | 10/100/1000Mbps |
| نوع داده | 2Ch به عقب RS485 |
| پهنای باند انتقال نوری | ۲۷۰ مگاهرتز ۱۲ گیگاهرتز |
| قدرت | 12 VDC |
| مصرف برق | 6 وات (حداکثر) |
| ابعاد (LxWxH) | 117 × 80 × 24 (میلی متر) |
| دمای کار | -10°C~70°C |
| دمای ذخیره سازی | -40 درجه سانتیگراد 85 درجه سانتیگراد |

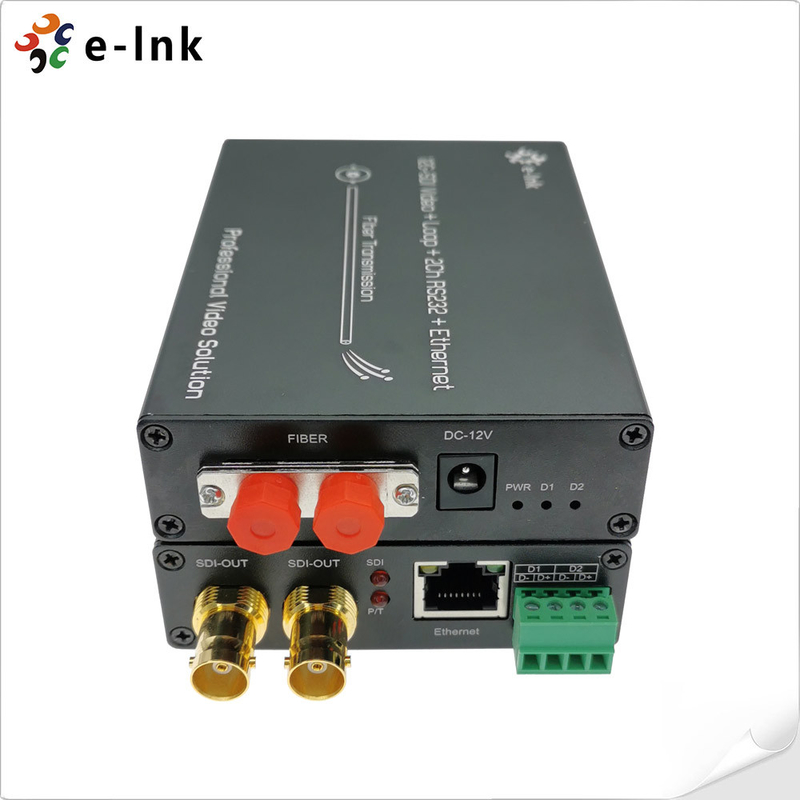

پانل
ویدیو
