جزئیات محصول
Place of Origin: China
نام تجاری: E-link
گواهی: CE, RoHS, FCC

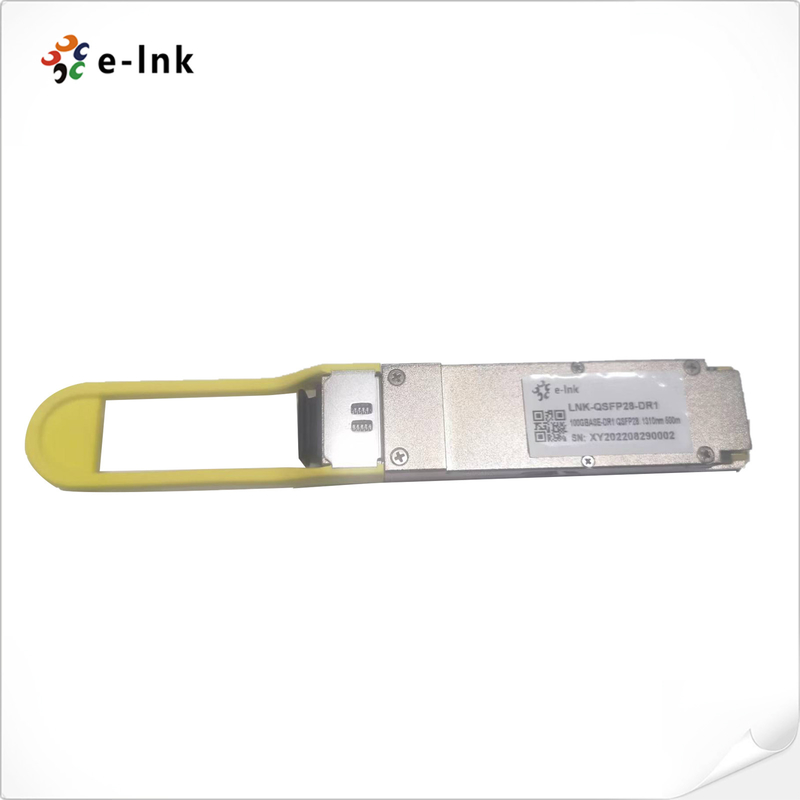

Model Number: LNK-QSFP28-DR1
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: 1PCS
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته استاندارد صادرات QSFP Fiber Transceiver
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
نام محصول: |
فرستنده های فیبر QSFP |
نرخ داده: |
100G |
نوع فیبر: |
حالت تک |
طول موج: |
1310 نانومتر |
نوع کانکتور: |
ال سی دوبلکس |
فاصله: |
500 متر |
نام محصول: |
فرستنده های فیبر QSFP |
نرخ داده: |
100G |
نوع فیبر: |
حالت تک |
طول موج: |
1310 نانومتر |
نوع کانکتور: |
ال سی دوبلکس |
فاصله: |
500 متر |
این محصول با استاندارد QSFP28 مطابقت دارد که به طور خاص در SFF-8636 Rev 2.10a مشخص شده است. همچنین الزامات IEEE802.3cu D3.2 را برای 100GBASE-DR برآورده می کند.
رابط الکتریکی I / O با سرعت بالا استفاده شده CAUI-4 است و با ولتاژ تغذیه 3.3V کار می کند. حداکثر مصرف برق 4W است و دارای محدوده دمای عملیاتی 0-70 oC است.
این محصول از یک لیزر EML 1311nm و گیرنده PIN استفاده می کند و دارای یک طراحی مبتنی بر TO است. این محصول در یک بسته QSFP28 MSA با یک کانکتور LC دوگانه بسته بندی شده است.
با یک رابط سریال دو سیم و نظارت دیجیتال تشخیصی، این محصول همچنین دارای پایان KP4 FEC در داخل ماژول است.
علاوه بر این، این محصول با دستورالعمل اتحادیه اروپا 2011/65/EU مطابقت دارد و مطابق RoHS است. این محصول به عنوان یک محصول لیزر کلاس 1 طبقه بندی شده است.
| پارامتر | نماد | دقیقه ای | مکس | واحد | یادداشت ها |
| دمای ذخیره سازی | TS | -40 | +85 | oC | |
| ولتاژ تغذیه | VCC | -0.3 | 3.6 | V | |
| رطوبت نسبی (غیر فشرده سازی) | RH | 5 | 95 | % | |
| ولتاژ ورودی داده ها | lVDIP-VDINl | - | 1.0 | V | |
| ولتاژ ورودی کنترل | VI | -0.3 | Vcc+03 | V | |
| جریان خروجی کنترل | IO | -20 | 20 | mA |
جدول ۲ ٫ شرایط عملیاتی توصیه شده
| پارامتر | نماد | دقیقه ای | نمادین | مکس | واحد | یادداشت ها |
| دمای محیط کار | TOPR | 0 | - | 70 | oC | |
| ولتاژ منبع برق | VCC | 3.135 | 3.3 | 3.465 | V | |
| جریان اوج لحظه ای در پلگ گرم | ICC_IP | - | - | 1600 | mA | |
| جریان اوج پایدار در پلگ گرم | ICC_SP | - | - | 1320 | mA | |
| حداکثر از بین رفتن قدرت | PD | - | - | 4 | W | |
|
حداکثر تخلیه برق حالت کم مصرف |
PDLP |
|
|
1.5 |
|
|
| نرخ سیگنال | SR | - | 53.125 | - | GBd | |
| ولتاژ ورودی کنترل بالا | HIV | VCC*0.7 | - | VCC+03 | V | |
| ولتاژ ورودی کنترل کم | VIL | -0.3 | - | VCC*0.3 | V | |
| نرخ ساعت دو سیم سریال رابط | - | - | - | 400 | kHz |
تمام QSFP Fiber Transceivers به دقت بسته بندی شده اند تا تحویل ایمن به مشتریان ما تضمین شود.
فرستنده ها ابتدا در کیسه های ضد ایستاتیک قرار می گیرند تا از آنها در برابر تخلیه الکترواستاتیک محافظت شود.سپس آن ها در جعبه های جداگانه ای با پوششی از فوم قرار می گیرند تا در طول حمل و نقل از هر گونه آسیب جلوگیری شوداین جعبه ها سپس در جعبه حمل و نقل بزرگتر با مواد حفاظتی اضافی قرار می گیرند تا امنیت محصولات را بیشتر تضمین کنند.
برای حمل و نقل، ما از حمل و نقل قابل اعتماد مانند FedEx، UPS و DHL برای اطمینان از تحویل به موقع و امن استفاده می کنیم. ما گزینه های مختلف حمل و نقل از جمله استاندارد، سریع،و حمل و نقل شبانه برای پاسخگویی به نیازهای مشتریان ما.
هر بسته با نام محصول، شماره مدل و شماره سریال برای شناسایی آسان برچسب گذاری شده است. ما همچنین یک بلیت بسته بندی با جزئیات سفارش برای مرجع مشتریان خود را شامل می شود.
در QSFP Fiber Transceivers، ما در بسته بندی و حمل و نقل محصولات خود بسیار مراقب هستیم تا بهترین تجربه ممکن را به مشتریان خود ارائه دهیم.
| قسمت شماره | درخواست | نرخ داده | منبع لیزر | نوع فیبر |
|
LNK-QSFP28-DR1 |
100GBASE-DR |
100GE (53.125 GBd) |
1311nm EML |
SMF |
