جزئیات محصول
Place of Origin: China
نام تجاری: E-link
گواهی: CE, RoHS, FCC
شماره مدل: LNK-AA7DM3-10
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: 1PCS
قیمت: قابل مذاکره
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
نام محصول: |
کابل اکتیو نوری 100G |
نرخ داده: |
10/25/40/100G |
نوع کابل: |
کابل AOC |
رنگ کابل: |
سبز |
نوع رابط: |
QSFP28 تا QSFP28 |
طول کابل: |
10 متر |
جنس ژاکت کابل: |
پی وی سی |
دمای کار: |
-5 تا 75 درجه سانتیگراد |
نام محصول: |
کابل اکتیو نوری 100G |
نرخ داده: |
10/25/40/100G |
نوع کابل: |
کابل AOC |
رنگ کابل: |
سبز |
نوع رابط: |
QSFP28 تا QSFP28 |
طول کابل: |
10 متر |
جنس ژاکت کابل: |
پی وی سی |
دمای کار: |
-5 تا 75 درجه سانتیگراد |

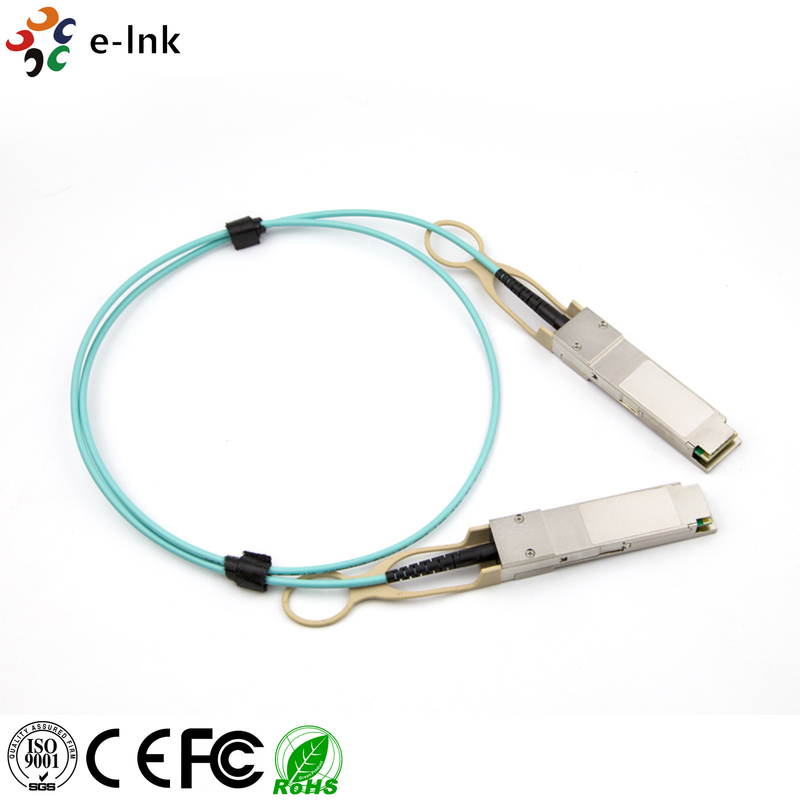

E-link’s LNK-AA7DM3-XXX series are active optical cables (AOC) that allows bi-directional 100Gbps transmission suitable for high performance computing (HPC) clustering and other high-throughput data network، با مزایایی مانند سرعت بالا، تراکم بالا، تاخیر کم، مصرف انرژی کم و وزن کم.
Quad Small Form-factor Pluggable (QSFP) یک نوع کانکتور الکتریکی با مشخصات پایین و مصرف برق کم است. این کانکتور با 40GBASE-SR4، QDR،DDR،SDR (Infiniband) سازگار است.از یک پیوند موازی دو طرفه با 10.3125Gb/s در هر خط، x4 کانال. و این کانکتور قادر به رسیدن به 100 متر است.دیود PIN چهار صف و رابط مدیریت I2C، کار از درجه حرارت 0 تا 70 درجه و نیاز به ولتاژ 3.3V منبع برق.این طراحی شده است برای اتصال الکتریکی 38 پین برای ارائه راحتی و انعطاف پذیری در اتصال برنامه های کاربردی.
این مقادیر، آستانه آسیب ماژول را نشان می دهند.فشار بیش از هر یک از امتیازات حداکثر مطلق ممکن است باعث آسیب فاجعه بار فوری به ماژول شود حتی اگر همه پارامترهای دیگر در شرایط عملیاتی توصیه شده باشند..
جدول ۱: حداکثر امتیازات مطلق
| پارامتر | شرایط | دقیقه | مکس | واحدها |
| ولتاژ منبع برق در 3.3V | -0.5 | 3.75 | V | |
| ولتاژ در پد های I/O | -0.5 | VDD+05 | V | |
| سوئیچ ورودی دیفرانسیل | 1.5 | Vpp | ||
| دمای ذخیره سازی | بدون فشرده سازی | -40 | 85 | درجه سلسیوس |
| محدوده دمای محفظه | بدون فشرده سازی | -5 | 70 | درجه سلسیوس |
| رطوبت نسبی | 5 | 85 | % | |
| ولتاژ تخلیه ای استاتیک بر روی پین های سرعت بالا | مدل بدن انسان | 500 | V | |
| ولتاژ تخلیه استاتیک در پین های دیگر | مدل بدن انسان | 2000 | V | |
| تخلیه هوا به قاب QSFP | آزمایش معیار B EN61000-4-2 | 15 | kV | |
| تخلیه تماس به صورت QSFP | آزمایش معیار B EN61000-4-2 | 8 | kV |
جدول ۲: شرایط عملیاتی توصیه شده
| پارامتر | شرایط | دقیقه | -آره. | مکس | واحدها |
| نرخ داده در هر خط | کد 8B/10BC، کد 64B/66B | 1 | 26 | گبت در ثانیه | |
| 3.3V ولتاژ تغذیه | 3.13 | 3.3 | 3.47 | V | |
| سر و صدای منبع برق از جمله موج | 1kHz به فرکانس عملیات اندازه گیری شده در VCC_HOST | 50 | mVpp | ||
| دمای قاب | 0 | 35 | 70 | درجه سلسیوس |
میز5 مشخصات نرخ داده
| نماد | پارامتر | دقیقه | نمادین | مکس | واحد | یادداشت ها |
| BR | نرخ بیت در هر خط | 10 | 25.781 | 28 | گبت در ثانیه | عملکرد BER پایین تر در 28Gbps |
| BER | نرخ خطای بیت | 10️12 | 1.2.3 |
1نرخ خطا بیت با الگوی PRBS 231-1 در 25.781Gbit / s آزمایش می شود.
2.100G QSFP28 AOC نیاز به یک کانکتور الکتریکی مطابق با SFF-8662 یا SFF-8672 دارد که در صفحه میزبان استفاده می شود تا مشخصات رابط الکتریکی آن تضمین شود.
ما پشتیبانی فنی و خدمات جامع را برای تمام محصولات لوازم جانبی فیبر نوری ارائه می دهیم.کارکنان فنی با تجربه ما در دسترس هستند تا به شما در هر سوالی که دارید کمک کنندما پشتیبانی آنلاین و تلفنی را ارائه می دهیم، بنابراین شما همیشه می توانید کمک مورد نیاز خود را در زمان مورد نیاز خود دریافت کنید.
ما متعهد به ارائه بالاترین کیفیت پشتیبانی فنی و خدمات در صنعت هستیم.تیم آگاه ما در دسترس است تا به هر سوالی پاسخ دهد و اطلاعات دقیق در مورد محصولات و خدمات ما را ارائه دهدما متعهد به کمک به شما برای به دست آوردن بیشترین از محصولات لوازم جانبی فیبر نوری خود را.
اگر شما هرگز با محصولات لوازم جانبی فیبر نوری خود مشکلاتی را تجربه کنید، لطفاً از تماس با ما دریغ نکنید. ما بهترین تلاش خود را برای حل مشکل شما به سرعت و به طور کارآمد انجام خواهیم داد.ما همیشه در اینجا هستیم تا به شما کمک کنیم تا اطمینان حاصل کنید که محصولات لوازم جانبی فیبر نوری شما به درستی کار می کنند و از آنها بیشترین استفاده را می کنند.
لوازم جانبی فیبر نوری با استفاده از پوشش حباب بسته بندی می شوند، در جعبه هایی که طراحی شده اند هم با دوام و هم سبک هستند. جعبه ها سپس با نوار بسته بندی بسته بندی می شوند،و با آدرس مناسب و اطلاعات حمل و نقل برچسب گذاری شده استبسته به اندازه و وزن محصول، کالاها ممکن است از طریق حمل و نقل زمینی، هوایی یا دریایی ارسال شوند.
|
شماره بخش |
نرخ داده |
طول |
نوع کانکتور |
نوع کابل |
محدوده دمای |
جاکت کابلی |
|
LNK-AA7DM3-1 |
تا 100G |
1 متر |
QSFP28 به QSFP28 |
کابل AOC |
0-70°C |
پی وی سی |
|
LNK-AA7DM3-2 |
تا 100G |
2 متر |
QSFP28 به QSFP28 |
کابل AOC |
0-70°C |
پی وی سی |
|
LNK-AA7DM3-3 |
تا 100G |
3 متر |
QSFP28 به QSFP28 |
کابل AOC |
0-70°C |
پی وی سی |
|
LNK-AA7DM3-5 |
تا 100G |
5 متر |
QSFP28 به QSFP28 |
کابل AOC |
0-70°C |
پی وی سی |
|
LNK-AA7DM3-7 |
تا 100G |
7 متر |
QSFP28 به QSFP28 |
کابل AOC |
0-70°C |
پی وی سی |
|
LNK-AA7DM3-10 |
تا 100G |
10 متر |
QSFP28 به QSFP28 |
کابل AOC |
0-70°C |
پی وی سی |
|
LNK-AA7DM3-15 |
تا 100G |
15 متري |
QSFP28 به QSFP28 |
کابل AOC |
0-70°C |
پی وی سی |
|
LNK-AA7DM3-20 |
تا 100G |
20 متري |
QSFP28 به QSFP28 |
کابل AOC |
0-70°C |
پی وی سی |
|
LNK-AA7DM3-25 |
تا 100G |
25 متر |
QSFP28 به QSFP28 |
کابل AOC |
0-70°C |
پی وی سی |
|
LNK-AA7DM3-30 |
تا 100G |
30 متر |
QSFP28 به QSFP28 |
کابل AOC |
0-70°C |
پی وی سی |
يادداشت:
1. 100GBASE QSFP28 به QSFP28 AOC به طور جداگانه بر روی تجهیزات مربوطه مانند سیسکو، آریستا، جونیپر، دل، بروکاد و سایر مارک ها آزمایش می شود.و از نظارت بر سیستم کنترل کیفیت هوشمند E-Link عبور می کند..
2AOC های سفارشی شده 100GBASE QSFP28 به QSFP28 در طول های مختلف در دسترس هستند.
