جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ISO
شماره مدل: LNK-ISE200
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 واحد
قیمت: negotiable
جزئیات بسته بندی: بسته استاندارد فیبر مدیا مبدل
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، PAYPAL
قابلیت ارائه: 10000 عدد در ماه
MTBF: |
> 100000 ساعت |
دمای ذخیره سازی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
رطوبت کاری: |
5٪ ~ 95٪ (بدون تراکم) |
وزن: |
750 گرم |
ابعاد: |
133mm×120mm×41mm |
دمای عملیاتی: |
-40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
MTBF: |
> 100000 ساعت |
دمای ذخیره سازی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
رطوبت کاری: |
5٪ ~ 95٪ (بدون تراکم) |
وزن: |
750 گرم |
ابعاد: |
133mm×120mm×41mm |
دمای عملیاتی: |
-40 درجه سانتی گراد ~ 80 درجه سانتی گراد |

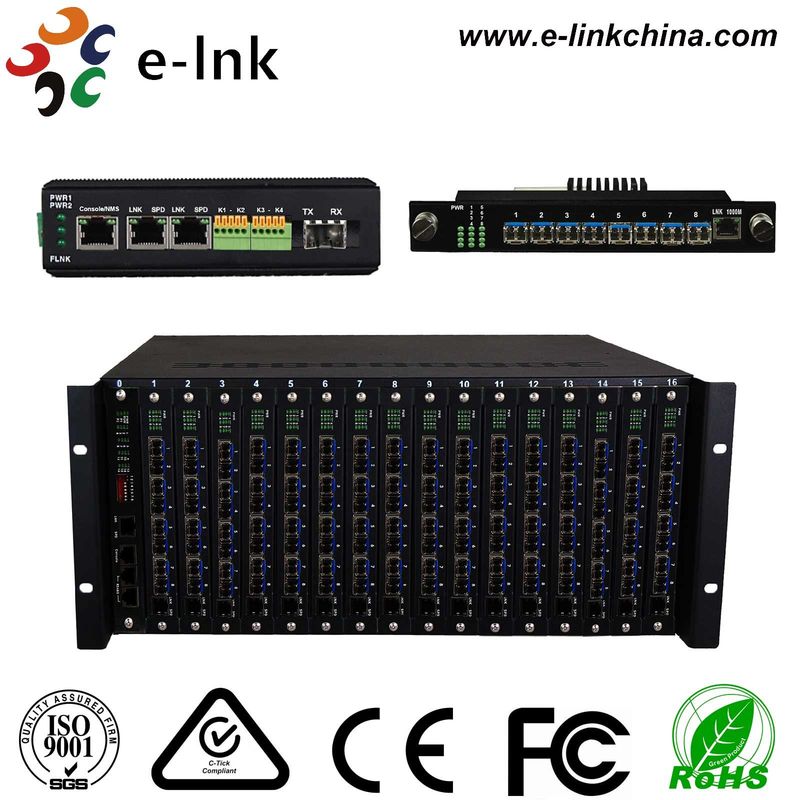

تبدیل رسانه فیبر اترنت 2xRS232/422/485 به سیستم سرور اترنت
2xRS232/422/485 صنعتی به سیستم سرور اترنت
رامزایای مبدل فیبر مدیا
► دستگاه های ریلی صنعتی از راه دور رابط مدیریت کنسول (RS232) را ارائه می دهند که نصب آن آسان است.
► دستگاه از 2 پورت سریال RS232 / 422/485 IP + داده پورت سریال، با 2 اترنت سریع و 1 اترنت سریع، تراشه سوئیچ اترنت + راه حل FPGA با عملکرد قاب مدیریت OAM از راه دور پشتیبانی می کند.
► تجهیزات کارت 4U با 8 اترنت نوری سریع و اترنت 1 گیگابیتی از مدیریت شبکه SNMP پشتیبانی می کنند، می توانید سرور سریال راه دور را مدیریت کنید، مدیریت شبکه SNMP می تواند وضعیت و پارامترهای دستگاه محلی و مشابه را مشاهده و تنظیم کند، و می توانید پهنای باند اترنت را بین انتهای محلی و انتهای راه دور.
مشخصات فنی
| رابط فیبر نوری | |
| طول موج کاری | 1310 نانومتر، 1490 نانومتر، 1550 نانومتر |
| نرخ | 100M، حالت تمام دوبلکس یا نیمه دوبلکس |
| پروتکل | پشتیبانی از IEEE 802.3، IEEE 802.1Q (VLAN) |
| جدول آدرس MAC | می توانید آدرس های مک 4096 را یاد بگیرید |
| رابط فیزیکی | FC / SC / ST / LC |
| فاصله انتقال | فاصله ای که فیبر در آن جابجا می شود با از دست دادن مسیر نوری و تلفات اضافی ناشی از پایانه های اتصال، کانکتورها، وصله پانل ها محدود می شود.فاصله انتقال نیز ممکن است توسط پهنای باند فیبر نوری محدود شود. |
| رابط اترنت 10/100M | |
| پروتکل | مطابق با IEEE 802.3، IEEE802.1Q (VLAN) |
| نرخ | 10 / 100M تطبیقی، فول / نیمه دوبلکس کاملا تطبیقی MAC |
| جدول آدرس | می توانید آدرس MAC 8K را یاد بگیرید |
| رابط فیزیکی | پورت RJ45، پشتیبانی از Auto-MDIX (تطبیقی متقاطع / مستقیم) |
| رابط RS232/422/485 | |
| نرخ | 0-115200Kbps |
|
ویژگی های رابط |
EIA RS232 RS422 RS485 |
| رابط | ترمینال فونیکس |
| محیط کار | |
| دمای کاری | -40 درجه سانتی گراد ~ 80 درجه سانتی گراد |
| رطوبت کاری | 5٪ ~ 95٪ (بدون تراکم) |
| دمای ذخیره سازی | -40 درجه سانتی گراد ~ 85 درجه سانتی گراد |
| MTBF | > 100000 ساعت |
| مشخصات و مکانیک | |
| مدل | LNK-ISE200 |
| شرح عملکرد محصول | سرور سریال 2*RS232/422/485 |
| شرح بندر تجاری | 2 * رابط Ethernet سریع electric2; |
| 1 * رابط نوری اترنت سریع، | |
| رابط 2*RS232/422/485 | |
| منبع تغذیه | دو ورودی برق اضافی DC9-48V/AC9-48V، |
| مصرف برق <10 وات | |
| حفاظت از اضافه بار: پشتیبانی.حفاظت از قطبیت معکوس: پشتیبانی.حفاظت از افزونگی: پشتیبانی | |
| ترمینال دسترسی: زمین ترمینال پلاگین 4 پین 5.08 میلی متر | |
| ابعاد (LxWxH) | 133mm×120mm×41mm |
| پوشش | محافظ IP30، قاب فلزی |
| نصب و راه اندازی | ریل DIN 35 میلی متری، نصب روی دیوار |
| وزن | 750 گرم |
بررسی اجمالی
تجهیزات ریموت این سیستم از نوع DIN-Rail صنعتی می باشد.2*RS232/422/485 در بسته های داده IP محصور شده و به پورت الکتریکی 2*Fast Ethernet و پورت نوری 1*Fast Ethernet ارسال می شود.تجهیزات دفتر مرکزی انتهای محلی این سیستم یک شاسی کارتی 4U است که شامل 8 پورت نوری اترنت سریع و 1 پورت اترنت گیگابیتی است.پورت سریال 2* که از هشت پورت نوری دریافت می شود، اترنت گیگابیتی را به پورت IP + منتقل می کند.
اطلاعات سفارش
| مورد | شرح |
| پایان از راه دور | |
| LNK-ISE200 | 2xRS232/422/485 صنعتی به سرور اترنت: 2xRS232/422/485 پورت + 2x10/100M پورت اترنت + 1x100M SFP پورت، به استثنای.ماژول SFP، مستقل، پشتیبانی از نصب DIN-Rail و نصب دیواری، ورودی برق 12 ~ 36 VDC، بدون آداپتور منبع تغذیه، دمای عملیاتی -40 ° C ~ 80 ° C |
| پایان محلی | |
| LNK-F8G1 | سرور سریال نوع کارت 8*100Base-FX+1GE: پورت 2x100M SFP + 1x10/100/1000M پورت اترنت، پورت نوری SFP، بدون ماژول SFP، می توان آن را به شاسی LNK-C4U وارد کرد. |
| LNK-C4U | شاسی 4U برای سرور سری 8*100Base-FX+1GE کارت، پشتیبانی از مدیریت SNMP، منبع تغذیه دوگانه، 16 اسلات، می تواند 16 عدد از نوع کارت 8*100Base-FX+1GE سرور سریال را وارد کند. |
