جزئیات محصول
محل منبع: چین
نام تجاری: E-link
گواهی: ROHS,FCC,CE
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 5-12 روز کاری
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 عدد در ماه
طول موج عملیاتی (nm): |
1260 تا 1650 |
حداقل ضرر بازده (dB): |
55 |
دمای عملیاتی (℃): |
-5 تا 75 |
دمای ذخیره سازی (℃): |
-40 تا 85 |
طول موج عملیاتی (nm): |
1260 تا 1650 |
حداقل ضرر بازده (dB): |
55 |
دمای عملیاتی (℃): |
-5 تا 75 |
دمای ذخیره سازی (℃): |
-40 تا 85 |

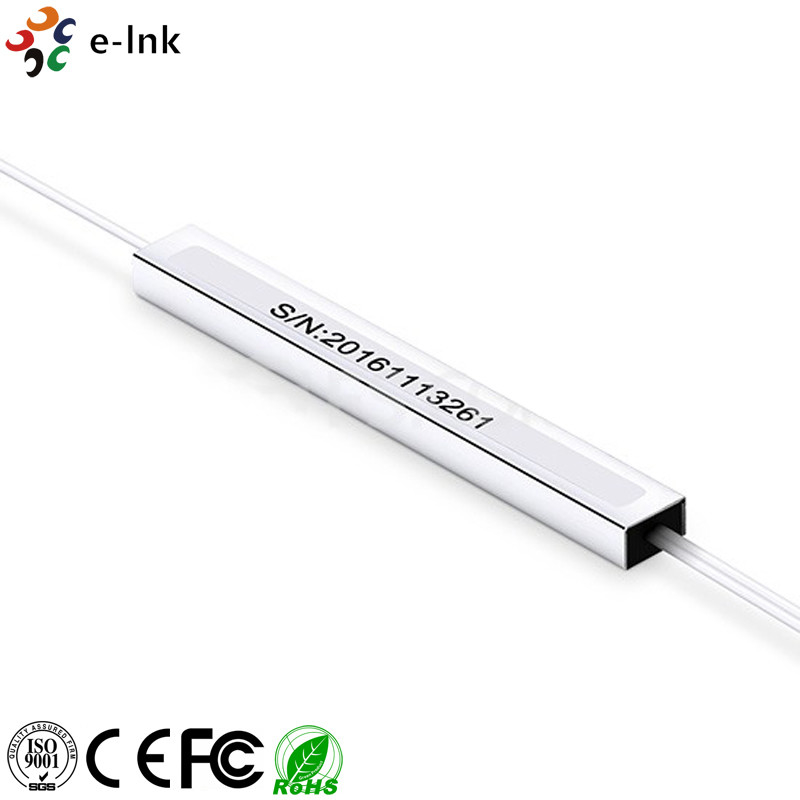

ماژول شکاف برق PDL PoE Mini Splitter PLC با ایزوله بالا
مینی ماژول PLC اسپلیتر
مزایای
1. کم از دست دادن درج (IL)
2. انزوا بالا
3. تلفات وابسته به قطبش کم (PDL)
4. طراحی فشرده
5. گستره طول موج عملیاتی گسترده
6. یکنواختی کانال به کانال خوب
7. قابلیت اطمینان بالا و پایداری بالا
8. Telcordia GR-1209-CORE-2001 سازگار
9. Telcordia GR-1221-CORE-1999 سازگار
10. سازگار با YD/T-1272Q
11. سازگار با Q/CT-2295
12. سازگار با RoHS-6 (بدون سرب)
شاخص های فنی
| مولفه های | 1×N مینی ماژول PLC اسپلیتر | |||||
| طول موج عملیاتی (nm) | 1260 تا 1650 | |||||
| پیکربندی پورت | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| حداکثر تلفات درج (dB) (درجه P/S) | 4.1/4.3 | 7.4/7.6 | 10.5/10.8 | 13.8/14.0 | 16.8/17.2 | 20.8/21.3 |
| حداکثر یکنواختی تلفات (dB) | 0.6 | 0.7 | 0.8 | 1.2 | 1.5 | 2.0 |
| حداکثر PDL (dB) | 0.2 | 0.25 | 0.35 | |||
| حداقل ضرر بازده (dB) | 55 | |||||
| حداقل جهت (dB) | 55 | |||||
| حداکثر تلفات وابسته به طول موج (dB) | 0.5 | 0.8 | 1.0 | |||
| حداکثر پایداری دما (dB) | 0.5 | |||||
| دمای عملیاتی (℃) | -5 تا 75 | |||||
| دمای ذخیره سازی (℃) | -40 تا 85 | |||||
| ابعاد دستگاه L×W×H (mm) | 60×7×4 | 60x12x4 | 80x20x6 | 100x40x6 | ||
| مولفه های | 2×N مینی ماژول PLC اسپلیتر | ||||
| طول موج عملیاتی (nm) | 1260 تا 1650 | ||||
| پیکربندی پورت | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
| حداکثر تلفات درج (dB) | 4.5 | 7.9 | 11.3 | 14.7 | 17.8 |
| حداکثر یکنواختی تلفات (dB) | 0.9 | 1.0 | 1.2 | 1.5 | 1.8 |
| حداکثر PDL (dB) | 0.3 | 0.35 | |||
| حداقل ضرر بازده (dB) | 55 | ||||
| حداقل جهت (dB) | 55 | ||||
| حداکثر تلفات وابسته به طول موج (dB) | 0.5 | 0.8 | |||
| حداکثر پایداری دما (dB) | 0.5 | ||||
| دمای عملیاتی (℃) | -5 تا 75 | ||||
| دمای ذخیره سازی (℃) | -40 تا 85 | ||||
| ابعاد دستگاه L×W×H (mm) | 60×7×4 | 60x12x4 | 100x20x6 | ||
بررسی اجمالی
اسپلیتر مینی ماژول E-link PLC (Planar Lightwave Circuit) یک نوع دستگاه مدیریت توان نوری با بسته ماژول کوچک است که با استفاده از فناوری موجبر نوری سیلیس ساخته شده است.این به طور گسترده در شبکه های PON/ODN برای تحقق بخشیدن به تقسیم توان سیگنال نوری با نسبت تقسیم 1xN یا 2xN استفاده می شود.E-link مجموعه‌ای از مینی ماژول PLC تقسیم‌کننده‌های سفارشی را برای برآوردن نیازهای مختلف در مورد پیکربندی پورت، نوع کابل، طول فیبر، کانکتور ورودی و کانکتور خروجی ارائه می‌کند.
