SDI Fiber Optical Mini Converter با قابلیت انتقال طولانی تا 80 کیلومتر

SDI Fiber Optical Mini Converter با قابلیت انتقال طولانی تا 80 کیلومتر

تبدیل کننده فیبر SDIمزایا:

هر کانال شامل 8 کانال صوتی است.

✓ تعادل اتوماتیک کابل، برای تمام نرخ های زیر 3.2 گیگابایت در ثانیه استفاده می شود (Belden 1694A)

️ بازپرداخت اتوماتیک 270Mbit/s - 1.48Gbit/s - 3Gbit/s

به طور مستقیم سازگار با سیستم های دوربین HD-SDI

قابلیت انتقال طولانی تا 80 کیلومتر

️ مبادله گرم و پلگ گرم

- همه الگوهای پاتولوژیکی را مدیریت کنید، انتقال سطح پخش بدون فشرده سازی کاملا دیجیتال؛

- LED حالت نشان می دهد برای نظارت بر شرایط کار

دامنه پویایی فوق نوری و بدون تنظیم

طول موج CWDM 1470 ~ 1610nm اختیاری است.

- طیف بسیار گسترده ای از دمای صنعتی (-20°C ~ +70°C) ، سازگار با محیط های مختلف؛

مرور کلی

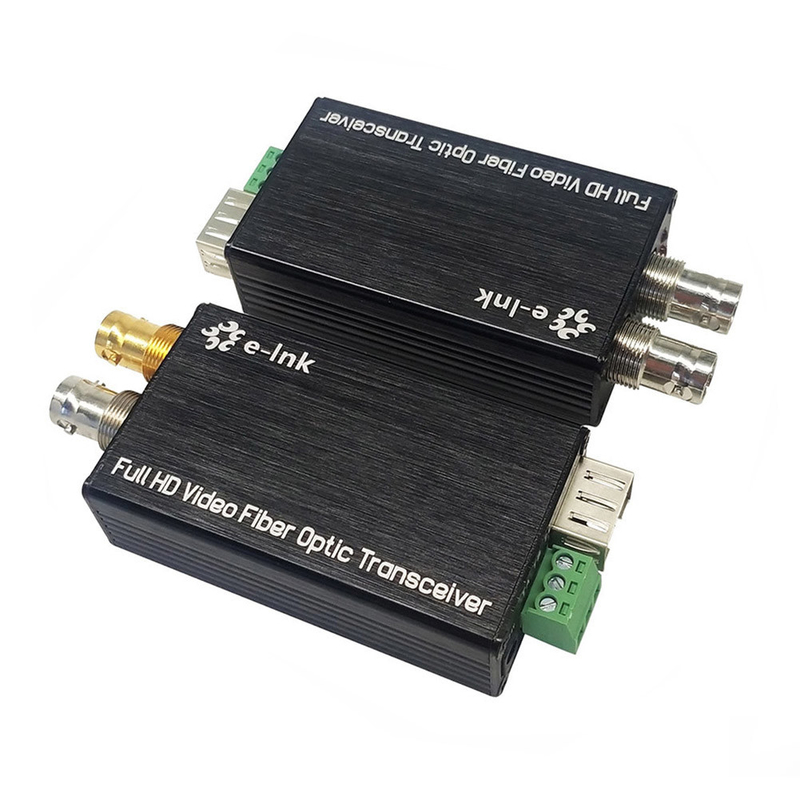

LNK-M3G-1V سری مینی نوع 3G / HD-SDI فیبر کنورتر پشتیبانی از 1 کانال 3G / HD-SDI ویدیو (آڈیو

جاسازی شده) & Tally یا Reverse RS485 سیگنال انتقال از طریق کابل فیبر نوری و نظارت بر سیگنال

به صورت محلی از طریق خروجی حلقه 3G / HD-SDI. E-link 3G / HD-SDI Video over Fiber Converters شامل یک

یک فرستنده و یک گیرنده برای سیگنال 1080P 3G/HD-SDI.

ثبت فیلم حیوانات

پخش زنده رویدادها از طریق فیبر

شبکه های نظارتی با عملکرد بالا در ارتش یا امنیت

سیستم دیوارهای بزرگ ویدئویی

سیستم هوشمند نظارت بر ترافیک

سیستم های امنیتی

نظارت صنعتی (برقی، شیمی، فولاد، نفت، راه آهن و غیره)

نظارت نظامی (گودام، مرزبان، نگهبان و غیره)

استادیوم (برای پخش ویدئوی HD زنده، انتقال صوتی)

ابعاد

نیاز به برق

• DC 5 ~ 12V / 1A
• موج خورشیدی کمتر از 100mV
• واحد تغذیه انتخاب شده باید برای محیط مناسب باشد.

نمای کلی رابط و LED

دستورالعمل نصب

1.قبل از نصب

پس از دریافت محصول، هر گونه آسیب قابل مشاهده ای که ممکن است در طول حمل و نقل ایجاد شده باشد را بررسی کنید.

(1)محتوای بسته بندی:

فرستنده فیبر SDI x 1

گیرنده فیبر SDI x 1

آداپتور برق x 2

راهنماي كاربر x 1

(2) لطفا قبل از نصب محصول، دستورالعمل استفاده را با دقت بخوانید.

(3) لطفا دستورالعمل ایمنی را با دقت بخوانید.

(4) دستگاه را باز نکنید.

(5) لطفاً برچسب روی دستگاه ها را توجه کنید، T فرستنده است، R گیرنده است.

2.روش نصب

(1) اتصال فرستنده نوری و دوربین یا دستگاه خروجی دیگر. و اتصال با فیبر.

بعدش دستگاه برق رو روشن کن

(2) وصل کردن گیرنده نوري و مانيتور. و اتصال به فيبر. سپس دستگاه قدرت در.

3.TALLY یا RS485 معکوساتصال:

فرستنده TALLY یا RS485 اتصال خروجی سیگنال: (می تواند به طور مستقیم شاخص LED را هدایت کند)

گیرنده TALLY یا RS485 اتصال ورودی سیگنال:

دستورالعمل مسئولیت

• مشتری مسئولیت از دست دادن را برعهده می گیرد اگر بازگشت / جایگزینی در طول حمل و نقل آسیب ببیند.
• لطفاً اگر دستگاه ها در طول حمل و نقل از طرف ما آسیب ببینند، مستقیماً با ما تماس بگیرید.
• ما مسئول خسارت نخواهیم بود اگر دستگاه ها با خود مصرف کننده آسیب ببینند.
• لطفاً از منبع برق به طور دقیق طبق دستورالعمل استفاده کنید.
• راهنمای کاربر بدون اجازه ما نمی تواند به صورت شخصی چاپ شود یا از طریق اینترنت پخش شود.
• ما مسئول کسی نیستیم که دستورالعمل را تغییر دهد یا برخی از ویژگی های محصول ما را اضافه کند.
• این ممکن است باعث آسیب به سایر دستگاه های خارجی شود.
• ما دستگاه های معیوب که هنوز تحت ضمانت هستند را تعمیر می کنیم.
• لطفاً بسته بندي دستگاه رو بازيافت کن، ما فقط يه زمين داريم.

شاخص های فنی

بسته شامل

بسته شامل

فرستنده SDI x 1

گیرنده SDI x 1

ماژول SFP x 2

راهنمای کاربری

لطفاً مطمئن شوید که همه موارد در جعبه وارد شده اند. اگر چیزی گم شده باشد، لطفاً با فروشنده تماس بگیرید.
